3.2.6 建建筑筑防防雷雷与与接接地地施施工工技技术术
1.建筑防雷与接地的材料与连接要求
1）材料要求
建筑防雷与接地的材料可采用镀锌角钢、镀锌钢管、镀锌扁钢、镀锌圆钢等；镀锌钢材应为热镀锌，镀层厚度应不小
于65μm，镀层宜光滑连贯、无斑点。
2）连接要求
连接应采用搭接焊接。焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处
刷防锈漆和银粉漆或进行喷锌防腐处理。
（1）扁钢（铜排）之间搭接为扁钢（铜排）宽度的2倍，不少于三面施焊。
（2）圆钢（铜杆）之间搭接为圆钢（铜杆）直径的6倍，双面施焊。
（3）圆钢（铜杆）与扁钢（铜排）之间搭接为圆钢（铜杆）直径的6倍，双面施焊。
（4）扁钢（铜排）与钢管（铜管）之间搭接，紧贴3/4管外径表面，上下两侧施焊。
（5）扁钢与角钢焊接，紧贴角钢外侧两面，上下两侧施焊。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯

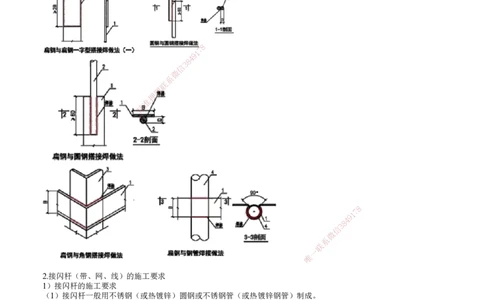

2.接闪杆（带、网、线）的施工要求
1）接闪杆的施工要求
（1）接闪杆一般用不锈钢（或热镀锌）圆钢或不锈钢管（或热镀锌钢管）制成。
（2）建筑物上的接闪杆应和接闪网连接成一个整体。接闪杆设置独立的接地装置时，其接地装置与其他接地网的地中距
离不应小于3m。
（3）对装有接闪杆的金属筒体。当金属筒体的厚度不小于4mm时，可作接闪杆的引下线，筒体底部应有两处与接地体连
接。
接闪杆
2）接闪带（网）的施工要求
（1）接闪带一般使用尺寸为40mm×4mm的镀锌扁钢或φ12mm镀锌圆钢制作。接闪带固定支架高度不宜小于150mm。采用
镀锌扁钢支架的间距为0.5m，采用镀锌圆钢支架的间距为1m。每个固定支架应能承受49N的垂直拉力。接闪带在过建筑物变形
缝处的跨接应采取补偿措施。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（2）建筑物屋顶上的金属物应与接闪网连接成一体，如铁栏杆、钢爬梯、金属旗杆、透气管、金属柱灯、冷却塔等。
3.引下线的施工要求
（1）明敷的引下线采用热镀锌圆钢时，圆钢与圆钢的连接可采用焊接或卡夹（接）器，采用热镀锌扁钢时，可采用焊接
或螺栓连接。在离地1.5m处做断接卡。
（2）利用建筑物外立面混凝土柱内的主钢筋作防雷引下线时，应离地0.5m处做接地测试点，接地测试点通常不少于2个，
并有明显标识。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

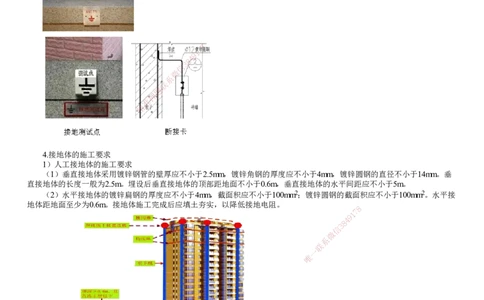

4.接地体的施工要求
1）人工接地体的施工要求
（1）垂直接地体采用镀锌钢管的壁厚应不小于 2.5mm，镀锌角钢的厚度应不小于4mm，镀锌圆钢的直径不小于14mm。垂
直接地体的长度一般为2.5m。埋设后垂直接地体的顶部 距地面不小于0.6m，垂直接地体的水平间距应不小于5m。
（2）水平接地体的镀锌扁钢的厚度应不小于4mm，截 面积应不小于100mm2；镀锌圆钢的截面积应不小于100mm2。水平接
地体距地面至少为0.6m。接地体施工完成后应填土夯实，以降 低接地电阻。
8
1
7
9
8
4
信
3
微
系
联
一
唯
2）自然接地体的施工要求
利用工程桩钢筋做垂直接地体；利用建筑底板钢筋做水平接地体，及时做隐蔽工程验收记录。自然接地体应在不同两点及
以上与接地干线或接地网相连接。
在接地体施工结束后，应及时测量接地电阻值。独立接地体的接地电阻值应小于4Ω，共用接地体的接地电阻值应小
于1Ω。
5.接地线的施工要求
1）接地干线的施工要求
（1）室内接地干线多为明敷，一般敷设在电气井或电缆沟内。接地干线也可利用建筑中的钢管、金属框架、金属构架，
但要在钢管、金属框架、金属构架连接处做接地跨接。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（2）利用钢结构作为接地线时，与接地干线的连接应采用电焊连接。当不允许在钢结构上电焊时，可采用柱焊或钻孔、
攻丝，然后用螺栓和接地线跨接。跨接线一般采用扁钢或两端有铜接头的导线，跨接线应有150mm的伸缩量。
6.降低接地电阻值的技术措施
当接地电阻达不到设计要求时，可采用降阻剂、换土措施和接地模块来降低接地电阻值。

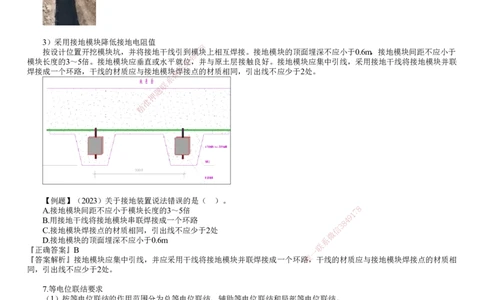

3）采用接地模块降低接地电阻值
8
按设计位置开挖模块坑，并将接地干线引到模1 7块上相互焊接。接地模块的顶面埋深不应小于0.6m，接地模块间距不应小于
9
4
模块长度的3～5倍。接地模块应垂直或水平就3位8，并与原土层接触良好。接地模块应集中引线，采用接地干线将接地模块并联
信
焊接成一个环路，干线的材质应与接地模块微焊接点的材质相同，引出线不应少于2处。
系
联
题
押
准
精
【例题】（2023）关于接地装置说法错误的是（ ）。
A.接地模块间距不应小于模块长度的3～5倍
1
7 8
9
B.用接地干线将接地模块串联焊接成一个环路
8
4
C.接地模块焊接点的材质相同，引出线不应少于2处 信
3
微
D.接地模块的顶面埋深不应小于0.6m 系
『正确答案』B
一
联
『答案解析』接地模块应集中引线，并应采用干线将接地模块并联焊接成一 个环路唯，干线的材质应与接地模块焊接点的材质相
同，引出线不应少于2处。
