3.2 建筑电气工程施工技术
2.梯架（槽盒）施工技术
2）支架安装要求
（1）在建筑钢结构的构件上不得熔焊支架，且不得热加工开孔。在承力建筑钢结构上设置支架时，需与设计
单位沟通。
（2）水平安装的支架间距宜为1.5～3.0m，垂直安装的支架间距不应大于2m。采用金属吊架固定时，圆钢直
径不得小于8mm，并应有防晃支架，在分支处或端部0.3～0.5m处应有固定支架。重力不小于150N/m的梯架
（槽盒）应设置抗震支架。【2025年修改】
4）金属梯架（槽盒）接地要求

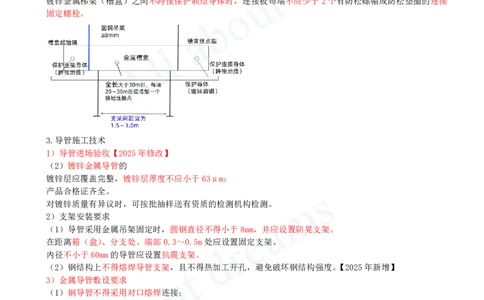

（1）金属梯架（槽盒）全长不大于30m时，与保护接地导体连接不应少于2处；全长大于30m时，每隔20～
30m处应增加一个接地连接点，终端和起始端均应接地。
（2）非镀锌金属梯架（槽盒）之间连接的两端应跨接保护联结导体，保护联结导体的截面应符合设计要求。
镀锌金属梯架（槽盒）之间不跨接保护联结导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接
固定螺栓。
3.导管施工技术
1）导管进场验收【2025年修改】
（2）镀锌金属导管的
镀锌层应覆盖完整，镀锌层厚度不应小于63μm；
产品合格证齐全。
对镀锌质量有异议时，可按批抽样送有资质的检测机构检测。
2）支架安装要求
（1）导管采用金属吊架固定时，圆钢直径不得小于8mm，并应设置防晃支架。
在距离箱（盒）、分支处、端部0.3～0.5m处应设置固定支架。
内径不小于60mm的导管应设置抗震支架。
（2）钢结构上不得熔焊导管支架，且不得热加工开孔，避免破坏钢结构强度。【2025年新增】
3）金属导管敷设要求
（1）钢导管不得采用对口熔焊连接；
镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用套管熔焊连接。
镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。
（2）在距弯头、终端或柜、箱等边缘150～500mm范围内应设有固定管卡。
（4）暗配导管的表面埋设深度与建筑物（构筑物）表面距离不应小于15mm。
（7）室外埋地敷设的钢导管壁厚应大于2mm；
4）金属导管接地要求
（1）非镀锌钢导管采用螺纹连接时，
连接处的两端应熔焊保护联结导体，
保护联结导体宜为圆钢，且直径不应小于6mm，搭接长度应为圆钢直径的6倍。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）镀锌钢导管、可弯曲金属导管和金属柔性导管
连接处的两端宜采用专用接地卡固定保护联结导体；
保护联结导体应为截面不小于4mm²的铜芯软导线。

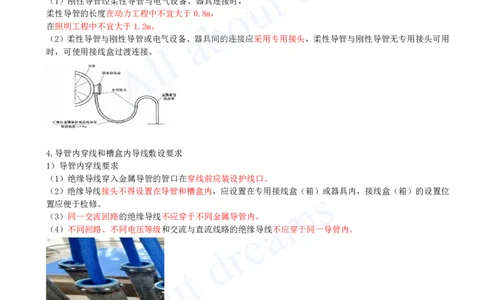

6）柔性导管敷设要求
（1）刚性导管经柔性导管与电气设备、器具连接时，
柔性导管的长度在动力工程中不宜大于0.8m，
在照明工程中不宜大于1.2m。
（2）柔性导管与刚性导管或电气设备、器具间的连接应采用专用接头，柔性导管与刚性导管无专用接头可用
时，可使用接线盒过渡连接。
4.导管内穿线和槽盒内导线敷设要求
1）导管内穿线要求
（1）绝缘导线穿入金属导管的管口在穿线前应装设护线口。
（2）绝缘导线接头不得设置在导管和槽盒内，应设置在专用接线盒（箱）或器具内，接线盒（箱）的设置位
置应便于检修。
（3）同一交流回路的绝缘导线不应穿于不同金属导管内。
（4）不同回路、不同电压等级和交流与直流线路的绝缘导线不应穿于同一导管内。
2）槽盒内导线敷线要求
（1）同一交流回路的绝缘导线不应敷设于不同的金属槽盒内。
（2）同一槽盒内不宜同时敷设绝缘导线和电缆。
（3）同一路径无抗干扰要求的线路，可敷设于同一槽盒内。
（4）槽盒内的绝缘导线总截面积（包括外护套）不应超过槽盒内截面积的40%。控制和信号等非电力线路敷
设于同一槽盒内时，绝缘导线的总截面积不应超过槽盒内截面积的50%。[注：天一文化专有版权，未经许可不可转发或复印传播]
3.2.4 电气照明施工技术
1.照明配电箱安装技术要求
1）照明配电箱检查
箱内开关动作灵活可靠；宜分别设置中性导体（N）和保护接地导体（PE）汇流排。

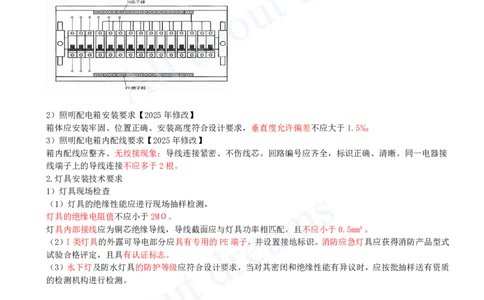

2）照明配电箱安装要求【2025年修改】
箱体应安装牢固、位置正确、安装高度符合设计要求，垂直度允许偏差不应大于1.5‰
3）照明配电箱内配线要求【2025年修改】
箱内配线应整齐、无绞接现象；导线连接紧密、不伤线芯。回路编号应齐全，标识正确、清晰。同一电器接
线端子上的导线连接不应多于2根。
2.灯具安装技术要求
1）灯具现场检查
（1）灯具的绝缘性能应进行现场抽样检测，
灯具的绝缘电阻值不应小于2MΩ。
灯具内部接线应为铜芯绝缘导线，导线截面应与灯具功率相匹配，且不应小于0.5mm²。
（2）I类灯具的外露可导电部分应具有专用的PE端子，并设置接地标识。消防应急灯具应获得消防产品型式
试验合格评定，且具有认证标志。
（3）水下灯及防水灯具的防护等级应符合设计要求，当对其密闭和绝缘性能有异议时，应按批抽样送有资质
的检测机构进行检测。
关于灯具现场检查要求的说法，正确的是（ ）。
A.I类灯具的外露可导电部分应具有专用的PE端子
B.消防应急灯具有认证标志
C.灯具内部接线为铜芯绝缘导线
D.灯具绝缘电阻不小于0.5兆欧
E.水下灯及防水灯具的防护等级应符合设计要求
答案：ABCE
解析：排除法，D错误，灯具的绝缘电阻值不应小于2MΩ
3）灯具安装固定
（1）灯具固定应牢固可靠，在砌体和混凝土结构上严禁使用木榫、尼龙塞或塑料塞固定；检查时按每检验批
的灯具数量抽查5%，且不得少于1套。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于2个，灯具应紧贴饰面。按每检验批的不同安装
形式各抽查5%，且各不得少于1套。
