3.2 建筑电气工程施工技术

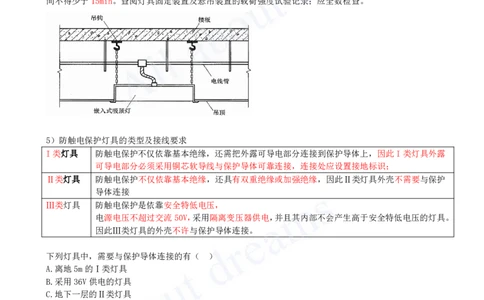

（3）质量大于3kg的悬吊灯具，固定在螺栓或预埋吊钩上，螺栓或预埋吊钩的直径不应小于灯具挂销直径，
且不应小于6mm。
采用钢管作灯具吊杆时，其内径不应小于10mm，壁厚不应小于1.5mm。
（4）质量大于10kg的灯具、固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验，且持续时
间不得少于15min。查阅灯具固定装置及悬吊装置的载荷强度试验记录；应全数检查。
5）防触电保护灯具的类型及接线要求
I类灯具 防触电保护不仅依靠基本绝缘，还需把外露可导电部分连接到保护导体上，因此I类灯具外露
可导电部分必须采用铜芯软导线与保护导体可靠连接，连接处应设置接地标识；
Ⅱ类灯具 防触电保护不仅依靠基本绝缘，还具有双重绝缘或加强绝缘，因此Ⅱ类灯具外壳不需要与保护
导体连接
Ⅲ类灯具 防触电保护是依靠安全特低电压，
电源电压不超过交流50V，采用隔离变压器供电，并且其内部不会产生高于安全特低电压的灯具。
因此Ⅲ类灯具的外壳不许与保护导体连接。
下列灯具中，需要与保护导体连接的有（ ）
A.离地5m的Ⅰ类灯具
B.采用36V供电的灯具
C.地下一层的Ⅱ类灯具
D.等电位连接的灯具
E.采取电气隔离的灯具
答案：AD
解析：选项B和E属于Ⅲ类灯具，外壳不许与保护导体连接
选项C是Ⅱ类灯具，Ⅱ类灯具外壳不需要与保护导体连接
4.插座安装接线要求
1）插座安装要求
（1）一个房间内的插座宜由同一回路配电。
插座距地面高度一般为0.3m，托儿所、幼儿园及小学校的插座距地面高度不宜小于1.8m，同一场所安装的插
座高度应一致。
（2）当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，插座不得互换。[注：天一文化专有版权，未经许可不可转发或复印传播]
不间断电源插座及应急电源插座应设置标识。
在潮湿房间应装设防水插座。
2）插座接线要求
（1）单相两孔插座，面对插座面板，右孔（或上孔）与相线（L）连接，左孔（或下孔）与中性线（N）连接
（2）三相四孔及三相五孔插座的上孔应接保护接地线（PE）；
插座的保护接地线端子不得与中性线端子连接；
同一场所的三相插座，其接线的相序应一致。
（3）保护接地线（PE）在插座之间不得串联连接。
相线（L）与中性线（N）不应利用插座本体的接线端子转接供电。

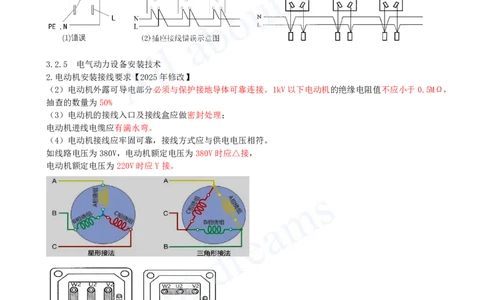

3.2.5 电气动力设备安装技术
2.电动机安装接线要求【2025年修改】
（2）电动机外露可导电部分必须与保护接地导体可靠连接。1kV以下电动机的绝缘电阻值不应小于0.5MΩ，
抽查的数量为50%
（3）电动机的接线入口及接线盒应做密封处理；
电动机进线电缆应有滴水弯。
（4）电动机接线应牢固可靠，接线方式应与供电电压相符。
如线路电压为380V，电动机额定电压为380V时应△接，
电动机额定电压为220V时应Y接。
丫接法（星型接法） △接法（三角形接法）
3.2.6 建筑防雷与接地施工技术
1.建筑防雷与接地的材料与连接要求【2025年修改】
1）材料要求
建筑防雷与接地的材料可采用镀锌角钢、镀锌钢管、镀锌扁钢、镀锌圆钢等；镀锌钢材应为热镀锌，镀层厚
度应不小于65μm，镀层宜光滑连贯、无斑点。[注：天一文化专有版权，未经许可不可转发或复印传播]
2）连接要求
分类 搭接焊接要求
①扁钢（铜排）之间 扁钢（铜排）宽度的2倍，不少于三面施焊
②圆钢（铜杆）之间 搭接为圆钢（铜杆）直径的6倍，双面施焊
③圆钢（铜杆）与扁钢（铜排） 圆钢（铜杆）直径的6倍，双面施焊
④扁钢（铜排）与钢管（铜管） 紧贴3/4管外径表面，上下两侧施焊
⑤扁钢与角钢焊接 紧贴角钢外侧两面，上下两侧施焊

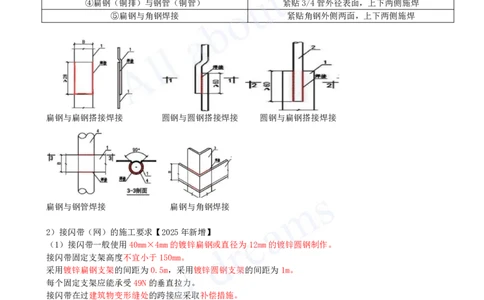

扁钢与扁钢搭接焊接 圆钢与圆钢搭接焊接 圆钢与扁钢搭接焊接
扁钢与钢管焊接 扁钢与角钢焊接
2）接闪带（网）的施工要求【2025年新增】
（1）接闪带一般使用40mm×4mm的镀锌扁钢或直径为12mm的镀锌圆钢制作。
接闪带固定支架高度不宜小于150mm。
采用镀锌扁钢支架的间距为0.5m，采用镀锌圆钢支架的间距为1m。
每个固定支架应能承受49N的垂直拉力。
接闪带在过建筑物变形缝处的跨接应采取补偿措施。
3.引下线的施工要求【2025年新增】
（1）明敷的引下线采用热镀锌圆钢时，圆钢与圆钢的连接可采用焊接或卡夹（接）器；
采用热镀锌扁钢时，可采用焊接或螺栓连接。在离地1.5m处做断接卡。
（2）利用建筑物外立面混凝土柱内的主钢筋作防雷引下线时，应离地0.5m处做接地测试点，接地测试点通
常不少于2个，并有明显标识。[注：天一文化专有版权，未经许可不可转发或复印传播]
4.接地体的施工要求【2025年新增】
1）人工接地体的施工要求
（1）垂直接地体
镀锌钢管 壁厚应不小于2.5mm，
镀锌角钢 厚度应不小于4mm，
镀锌圆钢 直径不小于14mm。

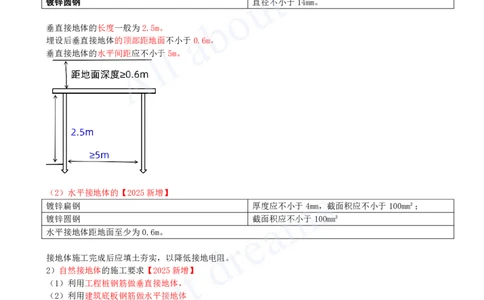

垂直接地体的长度一般为2.5m。
埋设后垂直接地体的顶部距地面不小于0.6m，
垂直接地体的水平间距应不小于5m。
（2）水平接地体的【2025新增】
镀锌扁钢 厚度应不小于4mm，截面积应不小于100mm²；
镀锌圆钢 截面积应不小于100mm²
水平接地体距地面至少为0.6m。
接地体施工完成后应填土夯实，以降低接地电阻。
2）自然接地体的施工要求【2025新增】
（1）利用工程桩钢筋做垂直接地体，
（2）利用建筑底板钢筋做水平接地体
（3）在接地体施工结束后，应及时测量接地电阻。
独立接地体的接地电阻应小于4Ω，共用接地体的接地电阻应小于1Ω。
工程桩钢筋做垂直接地体 建筑底板钢筋做水平接地体
6.降低接地电阻值的技术措施
当接地电阻达不到设计要求时，可采用
降阻剂、换土措施和接地模块来降低接地电阻。[注：天一文化专有版权，未经许可不可转发或复印传播]
7.等电位联结要求
（1）按等电位联结的作用范围分为总等电位联结、辅助等电位联结和局部等电位联结。
（2）等电位联结导体间的连接可根据实际情况采用焊接或螺栓连接。
当等电位联结导体暗敷时，其导体间的连接不得采用螺栓压接。
（3）等电位联结线与接地线（PE）一样，在其端部应有黄绿相间的色标。
