4.3 电气装置安装技术
（2）电缆排管施工要求
①敷设电力电缆的排管孔径应不小于100mm，
控制电缆孔径应不小于75mm。
②埋入地下的排管顶部至地面的距离，人行道上应不小于500mm；一般地区应不小于700mm；
在直线距离超过100m、排管转弯和分支处都要设置排管电缆井；
排管通向井坑应有不小于0.1%的坡度，以便管内的水流入井坑内。
3）电缆敷设前检查
（3）按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。【2022B卷案例】
（4）电缆封端应严密，并根据要求做绝缘试验【2023案例】
6kV以上的电缆 应做交流耐压和直流泄漏性试验
1kV以下的电缆 用兆欧表测试绝缘电阻，并做好记录

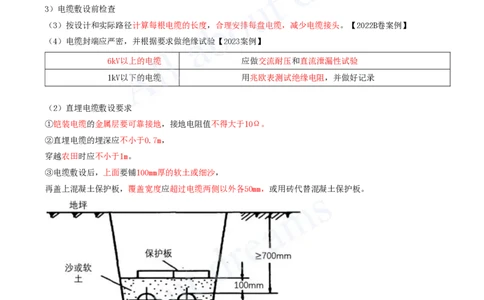

（2）直埋电缆敷设要求
①铠装电缆的金属层要可靠接地，接地电阻值不得大于10Ω。
②直埋电缆的埋深应不小于0.7m，
穿越农田时应不小于1m。
③电缆敷设后，上面要铺100mm厚的软土或细沙，
再盖上混凝土保护板，覆盖宽度应超过电缆两侧以外各50mm，或用砖代替混凝土保护板。
④直埋电缆在直线段每隔50~100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。
⑦电缆互相交叉、与非热力管和管道交叉、穿越公路时，都要穿在保护管中，保护管长度超出交叉点1m，[注：天一文化专有版权，未经许可不可转发或复印传播]
交叉净距不应小于250mm，保护管内径不应小于电缆外径的1.5倍。

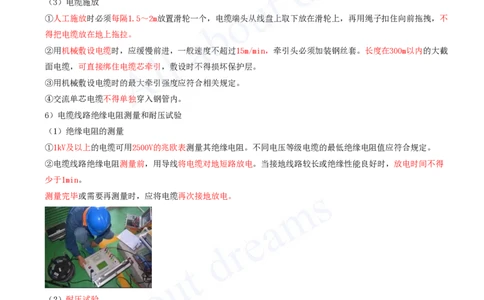

（3）电缆施放
①人工施放时必须每隔1.5～2m放置滑轮一个，电缆端头从线盘上取下放在滑轮上，再用绳子扣住向前拖拽，不
得把电缆放在地上拖拉。
②用机械敷设电缆时，应缓慢前进，一般速度不超过15m/min，牵引头必须加装钢丝套。长度在300m以内的大截
面电缆，可直接绑住电缆芯牵引，敷设时不得损坏保护层。
③用机械敷设电缆时的最大牵引强度应符合相关规定。
④交流单芯电缆不得单独穿入钢管内。
6）电缆线路绝缘电阻测量和耐压试验
（1）绝缘电阻的测量
①1kV及以上的电缆可用2500V的兆欧表测量其绝缘电阻。不同电压等级电缆的最低绝缘电阻值应符合规定。
②电缆线路绝缘电阻测量前，用导线将电缆对地短路放电。当接地线路较长或绝缘性能良好时，放电时间不得
少于1min。
测量完毕或需要再测量时，应将电缆再次接地放电。
（2）耐压试验
①用直流电压进行试验，试验电压标准应符合要求。
②在进行直流耐压试验的同时，用接在高压侧的微安表测量泄漏电流。三相泄漏电流最大不对称系数一般不大
于2。
对于10kV及以上的电缆，若泄漏电流小于20μA时，其三相泄漏电流最大不对称系数不作规定。[注：天一文化专有版权，未经许可不可转发或复印传播]
4.3.4 防雷与接地装置施工技术
1.防雷装置

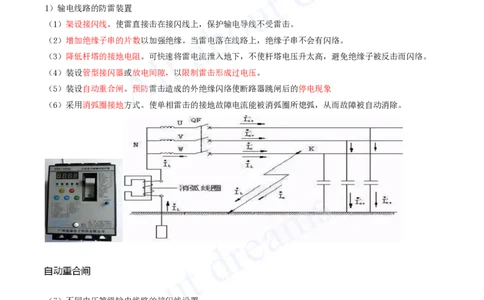

1）输电线路的防雷装置
（1）架设接闪线。使雷直接击在接闪线上，保护输电导线不受雷击。
（2）增加绝缘子串的片数以加强绝缘。当雷电落在线路上，绝缘子串不会有闪络。
（3）降低杆塔的接地电阻。可快速将雷电流泄入地下，不使杆塔电压升太高，避免绝缘子被反击而闪络。
（4）装设管型接闪器或放电间隙，以限制雷击形成过电压。
（5）装设自动重合闸。预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象
（6）采用消弧圈接地方式。使单相雷击的接地故障电流能被消弧圈所熄弧，从而故障被自动消除。

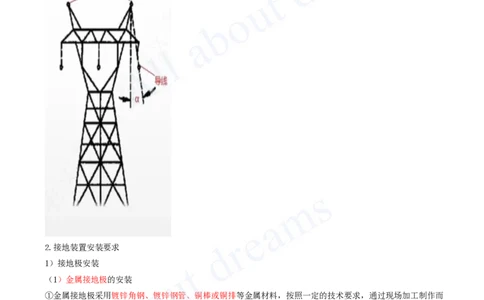

（7）不同电压等级输电线路的接闪线设置：
500kV及以上送电线路 应全线装设双接闪线，且输电线路愈高，保护角愈小
应全线装设双接闪线，杆塔上接闪线对导线的保护角为
220～330kV送电线路
20°～30°[注：天一文化专有版权，未经许可不可转发或复印传播]
①沿全线装设接闪线，
②在雷电特别强烈的地区采用双接闪线；
110kV送电线路
③在少雷区或雷电活动轻微的地区，可不沿线架设接闪线，
但杆塔应随基础接地。
2.接地装置安装要求
1）接地极安装
（1）金属接地极的安装
①金属接地极采用镀锌角钢、镀锌钢管、铜棒或铜排等金属材料，按照一定的技术要求，通过现场加工制作而
成。
②接地极分垂直接地极和水平接地极两种。
③沟的中心线与建筑物的基础或构筑物的基础距离不小于2m，独立避雷针的接地装置与重复接地之间距离不小
于3m。
（2）接地模块的安装
②通常接地模块顶面埋深不应小于0.6m。
接地模块间距不应小于模块长度的3～5倍。[注：天一文化专有版权，未经许可不可转发或复印传播]
3.防静电施工
（1）防静电的接地装置可与防感应雷和电气设备的接地装置共同设置。
（2）设备、机组、储罐、管道等的防静电接地线，应单独与接地体或接地干线相连，除并列管道外不得互相串
联接地。
（3）防静电的接地线应与设备、机组、储罐等固定接地端子或螺栓连接，连接螺栓不应小于M10，并有防松装
置和涂以电力复合脂。
（4）容量为50m³及以上的储罐，
其接地点不应少于两处，
且接地点的间距不应大于30m，
并应在罐体底部周围对称地与接地体相连，
接地体应连接成环形的闭合回路。
