3.导管施工技术
1）导管进场验收
（1）塑料导管内、外壁应平滑，无明显气泡、凸棱、裂纹及色泽不均等缺陷；型式试验报告、产品合格证齐全。
（2）镀锌金属导管的镀锌层应覆盖完整，镀锌层厚度不应小于63μm；产品合格证齐全。对镀锌质量有异议时，可按批抽
样送有资质的检测机构检测。
2）支架安装要求
（1）导管采用金属吊架固定时，圆钢直径不得小于8mm，并应设置防晃支架。在距离箱（盒）、分支处、端部0.3～0.5m
处应设置固定支架。内径不小于60mm的导管应设置抗震支架。
（2）钢结构上不得熔焊导管支架，且不得热加工开孔，避免破坏钢结构强度。

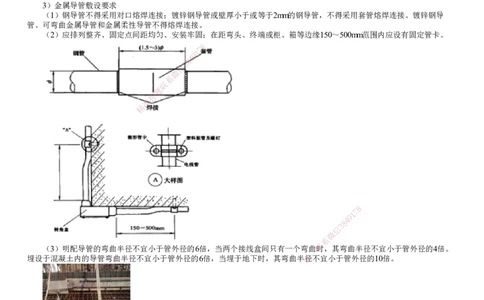

3）金属导管敷设要求
（1）钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用套管熔焊连接。镀锌钢导
管、可弯曲金属导管和金属柔性导管不得熔焊连接。
（2）应排列整齐、固定点间距均匀、安装牢固；在距弯头、终端或柜、箱等边缘150～500mm范围内应设有固定管卡。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
（3）明配导管的弯曲半径不宜小于管外径的6倍，当两个接线盒间只有一个弯曲 联 时，其弯曲半径不宜小于管外径的4倍。
一
埋设于混凝土内的导管弯曲半径不宜小于管外径的6倍，当埋于地下时，其弯曲半唯径不宜小于管外径的10倍。
（4）暗配导管的表面埋设深度与建筑物（构筑物）表面距离不应小于15mm。
（5）导管穿越防护密闭隔墙时，应设置预埋套管，预埋套管两端露出墙面的长度宜为30～50mm，导管穿越密闭穿墙套管
的两侧应设置过线盒，并做好封堵。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（6）进入配电（控制）柜、箱内的导管，当箱底无封板时，管口应高出柜、箱的基础面50～80mm。
（7）室外埋地敷设的钢导管壁厚应大于2mm；导管的管口不应敞口垂直向上，在盒、箱的导管端部应设置防水弯，导管
管口在穿入绝缘导线或电缆后应做好密封处理。
8
7
1
4）金属导管接地要求
4
9
8
（1）当非镀锌钢导管采用螺纹连接时，信连3接处的两端应焊接保护联结导体，保护联结导体宜为圆钢，且直径不应小
于6mm，其搭接长度应为圆钢直径的6倍。 微
系
（2）镀锌钢导管、可弯曲金属导管联和金属柔性导管连接处的两端宜采用专用接地卡固定保护联结导体；保护联结导体应
题
为截面不小于4mm2的铜芯软导线。押
准
精
（4）金属导管与金属梯架（槽盒）、配电箱（柜） 连接时，镀锌材质的连接端宜用专用接地卡固定保护联结导体，非镀
锌材质的连接处应焊接保护联结导体。
8
5）塑料导管敷设要求 1 7
9
（1）塑料导管采用插入法连接时，连接处结合面应涂专用胶 粘 剂，接口应牢固密封。
信
3 8
4
（2）当塑料导管在墙体上剔槽埋设时，应采用强度等级不小于M 10的水泥砂浆抹面微保护，且砂浆厚度不应小于15mm。
系
联
一
唯
6）柔性导管敷设要求
（1）刚性导管经柔性导管与电气设备、器具连接时，柔性导管的长度在动力工程中不宜大于0.8m，在照明工程中不宜大
于1.2m。
（2）柔性导管与刚性导管或电气设备、器具间的连接应采用专用接头，柔性导管与刚性导管无专用接头可用时，可使
用接线盒过渡连接。
（3）金属柔性导管不应作为保护联结导体的接续导体。
【例题】（2023）关于柔性导管敷设的说法，正确的是（ ）。
A.柔性导管的长度在动力工程中不宜大于0.9m
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
B.柔性导管的长度在照明工程中不宜大于1.3m
C.柔性导管与电气设备的连接应采用专用接头
D.金属柔性导管可以作为保护导体的接续导体
『正确答案』C
4.导管内穿线和槽盒内导线敷设要求
1）导管内穿线要求
（1）绝缘导线穿入金属导管的管口在穿线前应装设护线口。
（2）绝缘导线接头不得设置在导管和槽盒内，应设置在专用接线盒（箱）或器具内，接线盒（箱）的设置位置应便于检
修。
（3）同一交流回路的绝缘导线不应穿于不同金属导管内。
（4）不同回路、不同电压等级和交流与直流线路的绝缘导线不应穿于同一导管内。
2）槽盒内导线敷设要求
（1）同一交流回路的绝缘导线不应敷设于不同的金属槽盒内。
（2）同一槽盒内不宜同时敷设绝缘导线和电缆。
（3）同一路径无抗干扰要求的线路，可敷设于8 同一槽
7
盒内。 9 1
4
（4）槽盒内的绝缘导线总截面积（包括外3 8 护套）不应超过槽盒内截面积的40％。控制和信号等非电力线路敷设于同一槽
信
盒内时，绝缘导线的总截面积不应超过槽盒微内截面积的50％。
系
联
题
5.室内电缆敷设
押
1）电缆检查验收 准
精
电缆型号、规格应符合设计要求；外观应无损伤，当对电缆的外观和密封状态有怀疑时，应进行受潮判断；外护套有导电
层的电缆，应进行外护套绝缘电阻测 试并合格。
2）电缆敷设前准备
（2）电缆放线架应放置平稳，钢轴的强 度和长度应与电缆盘重量和宽度相适应，敷设电缆的机具应检查并调试正常，电
缆盘应有可靠的制动措施。
（3）按设计和实际路径计算每根电缆的长度， 合理安排每盘电缆，减少电缆接头；中间接头位置应避免设置在倾斜处、
转弯处、交叉路口、与其他管线交叉处。
8
1
7
9
8
4
信
3
微
系
联
一
唯
3）电缆敷设要求
（1）电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、
护层折裂等未消除的机械损伤。
（2）机械敷设大截面电缆时，应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。机械敷设电缆的速度不宜超
过15m/min。
（3）并联使用的电力电缆，其额定电压、型号、规格和长度应相同。并列敷设的电缆，其接头位置宜相互错开。
（4）电缆明敷接头，应用托板托置固定；电缆共通道敷设存在接头时，接头宜采用防火隔板或防爆盒进行隔离；电力电
缆在终端头与接头附近宜留有备用长度。
（5）电缆保护导管的内径应不小于电缆外径的1.5倍。交流单芯电缆或分相后的每相电缆不得单根穿于钢导管内，固定用
的夹具和支架不应形成闭合磁路。
（6）电缆出入电缆沟，电气竖井，建筑物，配电（控制）柜、台、箱处以及管子管口处等部位应采取防火封堵或密封措
施。
（7）金属梯架（槽盒）内电缆敷设的最小允许弯曲半径。
注：D为电缆外径。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
电缆形式 多芯 单芯
无铠装 15D 20D
塑料绝缘电缆
有铠装 12D 15D
橡皮绝缘电缆 10D
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
