3.1 建筑给水排水与供暖工程施工技术
2.室内给水管道施工技术要求
1）管道测绘放线
①根据施工图纸进行现场实地测量放线，以确定管道及其支吊架的标高和位置。
②利用CAD软件或BIM技术等进行空间模拟、管道碰撞检测，避免管道之间出现“碰撞”现象。
王建波老师：如何避免管道之间出现碰撞现象？
2）管道元件检验
（1）主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测
报告应符合国家技术标准或设计要求。
例如：生活给水系统的软接头一般采用不锈钢软接头，而不使用橡胶软接头，因为后者很难达到饮用水卫生
标准。
（2）对品种、规格、外观等进行验收。
（3）管道所用流量计及压力表应进行校验检定，设备及管道上的安全阀应由具备资质的单位进行整定。

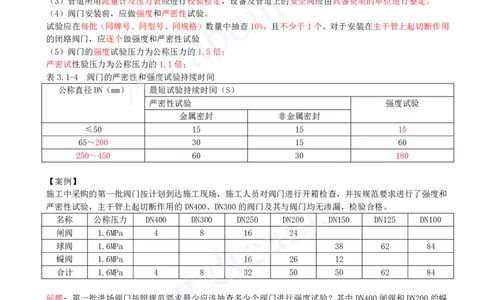

（4）阀门安装前，应做强度和严密性试验。
试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于1个。对于安装在主干管上起切断作用
的闭路阀门，应逐个做强度和严密性试验
（5）阀门的强度试验压力为公称压力的1.5倍；
严密试性验压力为公称压力的1.1倍；
表3.1-4 阀门的严密性和强度试验持续时间
公称直径DN（mm） 最短试验持续时间（S）
严密性试验 强度试验
金属密封 非金属密封
≤50 15 15 15
65～200 30 15 60
250～450 60 30 180
【案例】
施工中采购的第一批阀门按计划到达施工现场，施工人员对阀门进行开箱检查，并按规范要求进行了强度和
严密性试验，主干管上起切断作用的DN400、DN300的阀门及其与阀门均无渗漏，检验合格。
名称 公称压力 DN400 DN300 DN250 DN200 DN150 DN125 DN100
闸阀 1.6MPa 4 8 16 24
球阀 1.6MPa 38 62 84
蝶阀 1.6MPa 16 26 12
合计 1.6MPa 4 8 32 50 50 62 84
问题：第一批进场阀门按照规范要求最少应该抽查多少个阀门进行强度试验？其中DN400闸阀和DN200的蝶
阀的强度试验压力应为多少Mpa?
答案：
（1）第一批进场的阀门按照规范最少应该抽查
4+8+2+2+3+3+4+2+7+9=44个
（2）DN400闸阀和DN200的蝶阀的强度试验压力应为2.4MPa

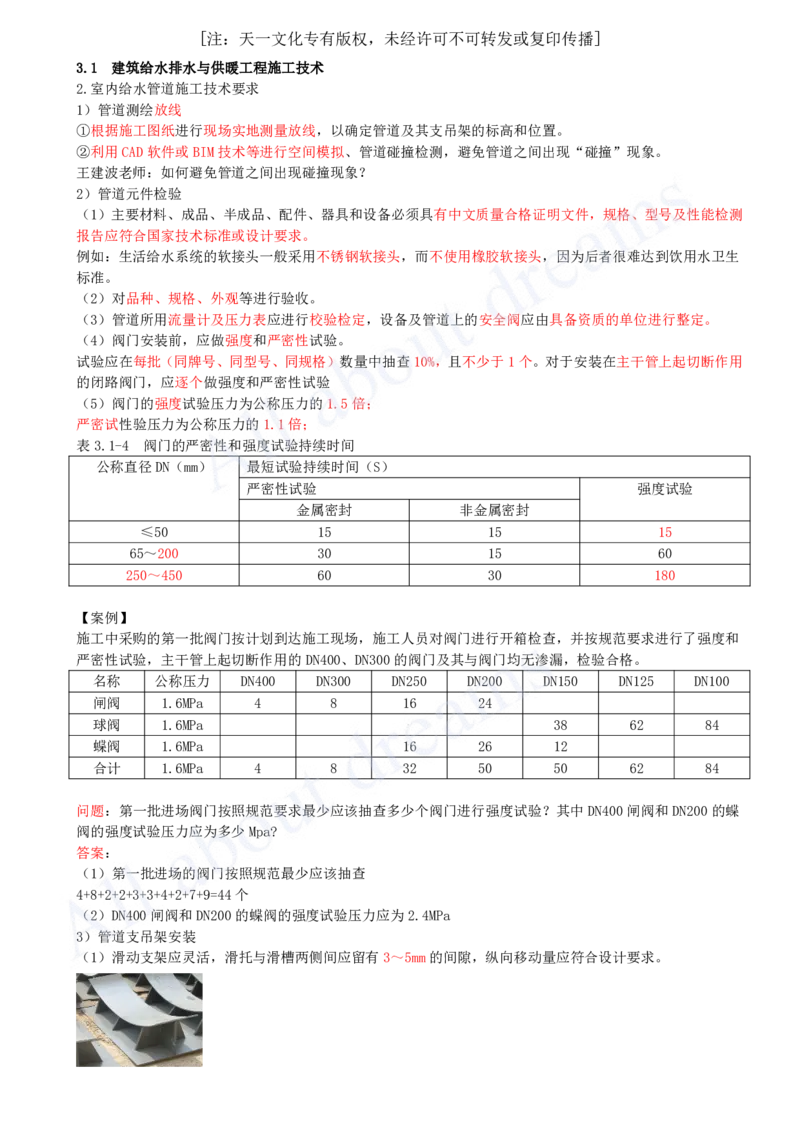

3）管道支吊架安装
（1）滑动支架应灵活，滑托与滑槽两侧间应留有3～5mm的间隙，纵向移动量应符合设计要求。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）无热伸长管道的吊架、吊杆应垂直安装。
有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
（3）塑料管及复合管垂直或水平安装的支架间距应符合规范的要求。采用金属制作的管道支架，应在管道与
支架间加衬非金属垫或套管。

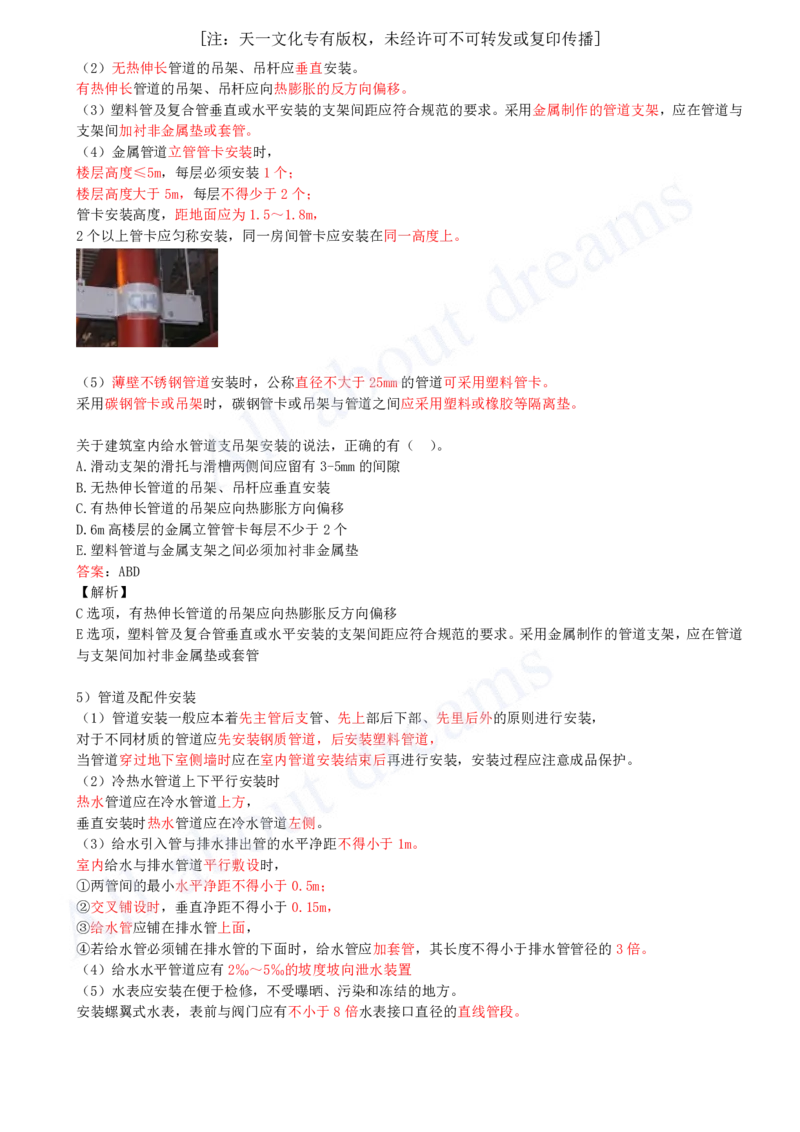

（4）金属管道立管管卡安装时，
楼层高度≤5m，每层必须安装1个；
楼层高度大于5m，每层不得少于2个；
管卡安装高度，距地面应为1.5～1.8m，
2个以上管卡应匀称安装，同一房间管卡应安装在同一高度上。

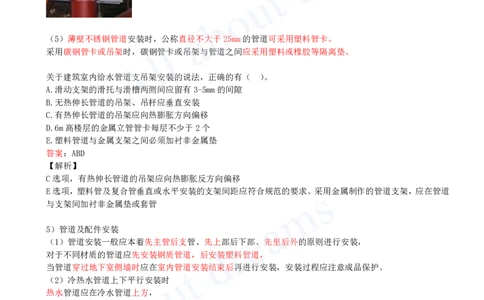

（5）薄壁不锈钢管道安装时，公称直径不大于25mm的管道可采用塑料管卡。
采用碳钢管卡或吊架时，碳钢管卡或吊架与管道之间应采用塑料或橡胶等隔离垫。
关于建筑室内给水管道支吊架安装的说法，正确的有（ ）。
A.滑动支架的滑托与滑槽两侧间应留有3-5mm的间隙
B.无热伸长管道的吊架、吊杆应垂直安装
C.有热伸长管道的吊架应向热膨胀方向偏移
D.6m高楼层的金属立管管卡每层不少于2个
E.塑料管道与金属支架之间必须加衬非金属垫
答案：ABD
【解析】
C选项，有热伸长管道的吊架应向热膨胀反方向偏移
E选项，塑料管及复合管垂直或水平安装的支架间距应符合规范的要求。采用金属制作的管道支架，应在管道
与支架间加衬非金属垫或套管
5）管道及配件安装
（1）管道安装一般应本着先主管后支管、先上部后下部、先里后外的原则进行安装，
对于不同材质的管道应先安装钢质管道，后安装塑料管道，
当管道穿过地下室侧墙时应在室内管道安装结束后再进行安装，安装过程应注意成品保护。
（2）冷热水管道上下平行安装时
热水管道应在冷水管道上方，
垂直安装时热水管道应在冷水管道左侧。
（3）给水引入管与排水排出管的水平净距不得小于1m。
室内给水与排水管道平行敷设时，
①两管间的最小水平净距不得小于0.5m；
②交叉铺设时，垂直净距不得小于0.15m，
③给水管应铺在排水管上面，
④若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。
（4）给水水平管道应有2‰～5‰的坡度坡向泄水装置
（5）水表应安装在便于检修，不受曝晒、污染和冻结的地方。
安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。[注：天一文化专有版权，未经许可不可转发或复印传播]
装螺翼式水表安装示意图

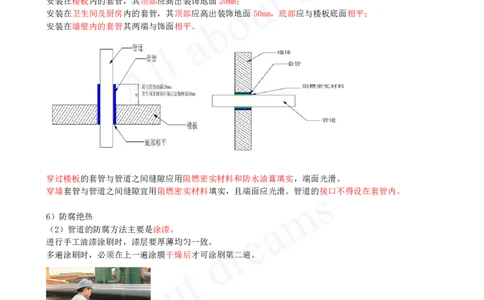

（6）管道穿过墙壁和楼板，应设置金属或塑料套管。
安装在楼板内的套管，其顶部应高出装饰地面20mm；
安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；
安装在墙壁内的套管其两端与饰面相平。
穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不得设在套管内。
6）防腐绝热
（2）管道的防腐方法主要是涂漆。
进行手工油漆涂刷时，漆层要厚薄均匀一致。
多遍涂刷时，必须在上一遍涂膜干燥后才可涂刷第二遍。
