1.1.1 道路路基结构特征
1.路基分类

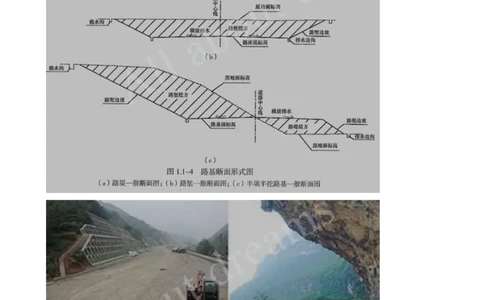

根据材料不同，路基可分为土方路基、石方路基、特殊土路基。路基断面形式有：路堤——路基顶面高于原
地面的填方路基；路堑——全部由地面开挖出的路基（又分全路堑、半路堑、半山峒三种形式）；半填、半
挖路基——横断面一侧为挖方，另一侧为填方的路基。
2.路基填料的要求
岩石或填石路基顶面应铺设整平层。整平层可采用未筛分碎石和石屑或低剂量水泥稳定粒料，其厚度视路基
顶面不平整程度而定，一般为100～150mm。
3.路基的功能和性能要求
（2）性能主要指标：路基整体稳定性和变形量控制。[注：天一文化专有版权，未经许可不可转发或复印传播]
1.1.2 道路路面结构特征
1.沥青路面结构组成特点
1）路面结构组成
路面结构自下至上由垫层、基层、面层组成（2017.21）。
（1）垫层
垫层是介于基层和路基之间的层位，主要设置在温度和湿度状况不良的路段上，以改善路面结构的使用性
能。在季节性冰冻地区路面结构厚度小于最小防冻厚度要求时，设置防冻垫层可以使路面结构免除或减轻冻
胀和翻浆病害。
以下路段按设计要求设置垫层：
①季节性冰冻地区的中湿或潮湿路段。
②地下水位高、排水不良，路基处于潮湿或过湿状态的路段。
③水文地质条件不良的土质路堑，路床土处于潮湿或过湿状态的路段。
垫层宜采用砂、砂砾等颗粒材料，小于0.075mm的颗粒含量不大于5%。

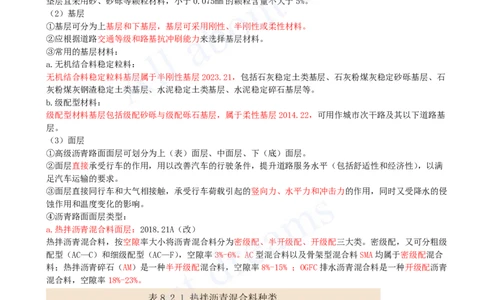

（2）基层
①基层可分为上基层和下基层，基层可采用刚性、半刚性或柔性材料。
②应根据道路交通等级和路基抗冲刷能力来选择基层材料。
③常用的基层材料：
a.无机结合料稳定粒料：
无机结合料稳定粒料基层属于半刚性基层2023.21，包括石灰稳定土类基层、石灰粉煤灰稳定砂砾基层、石
灰粉煤灰钢渣稳定土类基层、水泥稳定土类基层、水泥稳定碎石基层等。
b.级配型材料：
级配型材料基层包括级配砂砾与级配砾石基层，属于柔性基层2014.22，可用作城市次干路及其以下道路基
层。
（3）面层
①高级沥青路面面层可划分为上（表）面层、中面层、下（底）面层。
②面层直接承受行车的作用，用以改善汽车的行驶条件，提升道路服务水平（包括舒适性和经济性），以满
足汽车运输的要求。
③面层直接同行车和大气相接触，承受行车荷载引起的竖向力、水平力和冲击力的作用，同时又受降水的侵
蚀作用和温度变化的影响。
④沥青路面面层类型：
a.热拌沥青混合料面层：2018.21A（改）
热拌沥青混合料，按空隙率大小将沥青混合料分为密级配、半开级配、开级配三大类。密级配，又可分粗级
配型（AC—C）和细级配型（AC—F），空隙率3%-6%。AC型混合料以及骨架型混合料SMA均属于密级配混合
料；热拌沥青碎石（AM）是一种半开级配混合料，空隙率8%-15% ；OGFC排水沥青混合料是一种开级配沥青
混合料，空隙率18%-23%。[注：天一文化专有版权，未经许可不可转发或复印传播]
b.温拌沥青面层：
温拌沥青是一种在比同等“热拌沥青”（HMA）温度低20〜40°C的温度下生产和施工的沥青。
温拌沥青混凝土是通过在混合前向沥青粘合剂中添加沸石、氧化蜡、沥青乳液，甚至是水来生产的（潘老师
口诀：石蜡沥青水）。这可以显著降低拌合和铺设温度，进而降低石油资源的消耗，释放更少的二氧化碳、
气溶胶和蒸汽（潘老师口诀：二氧化碳蒸饺）。施工时可在较低温度摊铺，路面可以更快放行；施工季节放
宽，尤其适用于较冷的地区。
c.冷拌沥青混合料面层：2018.21B
冷拌沥青混合料适用于支路及其以下道路的面层、支路的表面层，以及各级沥青路面的基层、连接层或整平
层；冷拌改性沥青混合料可用于沥青路面的坑槽、井周冷补。

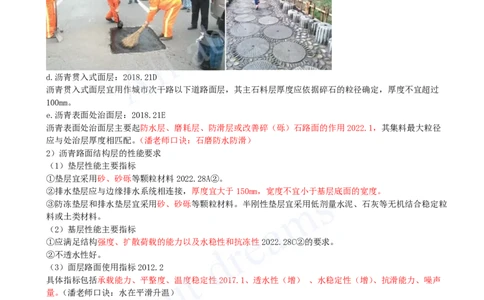

d.沥青贯入式面层：2018.21D
沥青贯入式面层宜用作城市次干路以下道路面层，其主石料层厚度应依据碎石的粒径确定，厚度不宜超过
100mm。
e.沥青表面处治面层：2018.21E
沥青表面处治面层主要起防水层、磨耗层、防滑层或改善碎（砾）石路面的作用2022.1，其集料最大粒径
应与处治层厚度相匹配。（潘老师口诀：石磨防水防滑）
2）沥青路面结构层的性能要求
（1）垫层性能主要指标
①垫层宜采用砂、砂砾等颗粒材料2022.28A②。
②排水垫层应与边缘排水系统相连接，厚度宜大于150mm，宽度不宜小于基层底面的宽度。
③防冻垫层和排水垫层宜采用砂、砂砾等颗粒材料。半刚性垫层宜采用低剂量水泥、石灰等无机结合稳定粒
料或土类材料。
（2）基层性能主要指标
①应满足结构强度、扩散荷载的能力以及水稳性和抗冻性2022.28C②的要求。
②不透水性好。
（3）面层路面使用指标2012.2
具体指标包括承载能力、平整度、温度稳定性2017.1、透水性（增） 、水稳定性（增）、抗滑能力、噪声
量。（潘老师口诀：水在平滑升温）
近年我国城市开始修筑降噪排水路面，以提升城市道路的使用功能、减少城市交通噪声。降噪排水路面的面
层结构组合一般为：上面层采用OGFC沥青混合料2013.1，中、下面层等采用密级配沥青混合料。这种组合
既满足沥青路面强度高、高低温性能好和平整密实等路用功能，又实现了城市道路排水降噪功能。[注：天一文化专有版权，未经许可不可转发或复印传播]
潘老师总结
结构层次 主要指标
路基 路基整体稳定性和变形量控制
基层 强度、扩散荷载、水稳性、抗冻性、不透水性好
沥青面层 承载能力、平整度、温度稳定性、透水性、水稳定性、抗滑能力、噪声量
