1.1 道路结构特征
1.1.2 道路路面结构特征
1.沥青路面结构组成特点
1）路面结构组成
路面结构自下至上由垫层、基层、面层组成。

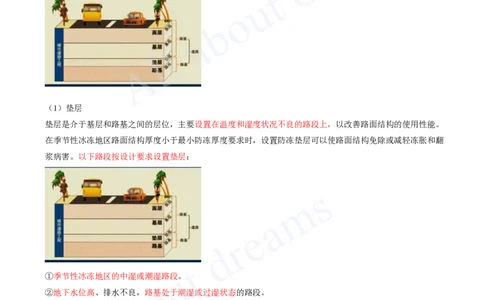

（1）垫层
垫层是介于基层和路基之间的层位，主要设置在温度和湿度状况不良的路段上，以改善路面结构的使用性能。
在季节性冰冻地区路面结构厚度小于最小防冻厚度要求时，设置防冻垫层可以使路面结构免除或减轻冻胀和翻
浆病害。以下路段按设计要求设置垫层：
①季节性冰冻地区的中湿或潮湿路段。
②地下水位高、排水不良，路基处于潮湿或过湿状态的路段。
③水文地质条件不良的土质路堑，路床土处于潮湿或过湿状态的路段。
垫层宜采用砂、砂砾等颗粒材料，小于0.075mm的颗粒含量不大于5%。
补充解释：这是为了保证材料的粒度分布合理，避免过大或过小的颗粒对垫层性能产生不利影响。这样的规定
确保了垫层的均匀性和稳定性，从而提高了路面的耐久性和安全性。
（2）基层
①基层可分为上基层和下基层，基层可采用刚性、半刚性或柔性材料。
②应根据道路交通等级和路基抗冲刷能力来选择基层材料。[注：天一文化专有版权，未经许可不可转发或复印传播]
③常用的基层材料：
a.无机结合料稳定粒料：
无机结合料稳定粒料基层属于半刚性基层。
b.级配型材料：
级配型材料基层包括级配砂砾与级配砾石基层，属于柔性基层。
半刚性基层：无机结合料稳定粒料
无机结合料 稳定 粒料
水泥 土
石灰 砂砾
石灰粉煤灰（二灰） 碎石、砾石
基层材料归纳
普通混凝土
碾压式混凝土
刚性基层 贫混凝土
钢筋混凝土
连续配筋混凝土
半刚性基层 （水泥、石灰、二灰）稳定（土、砂砾、碎石、砾石）
柔性基层 级配砂砾、级配砾石
④沥青路面面层类型：
a.热拌沥青混合料面层：
热拌沥青混合料，按空隙率大小将沥青混合料分为密级配、半开级配、开级配三大类。密级配，又可分粗级配
型（AC—C）和细级配型（AC—F），空隙率3%～6%。AC型混合料以及骨架型混合料SMA均属于密级配混合料。热
拌沥青碎石（AM）是一种半开级配混合料，空隙率8%～15%；OGFC排水沥青混合料是一种开级配沥青混合料，空
隙率18%～23%。[注：天一文化专有版权，未经许可不可转发或复印传播]

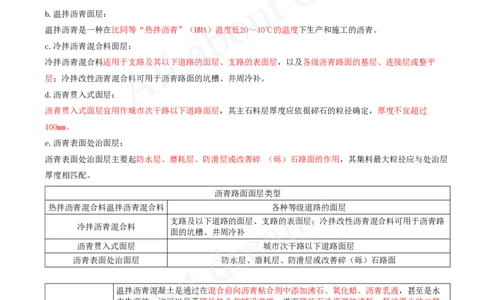

b.温拌沥青面层：
温拌沥青是一种在比同等“热拌沥青”（HMA）温度低20～40℃的温度下生产和施工的沥青。
c.冷拌沥青混合料面层：
冷拌沥青混合料适用于支路及其以下道路的面层、支路的表面层，以及各级沥青路面的基层、连接层或整平
层；冷拌改性沥青混合料可用于沥青路面的坑槽、井周冷补。
d.沥青贯入式面层：
沥青贯入式面层宜用作城市次干路以下道路面层，其主石料层厚度应依据碎石的粒径确定，厚度不宜超过
100mm。
e.沥青表面处治面层：
沥青表面处治面层主要起防水层、磨耗层、防滑层或改善碎 （砾）石路面的作用，其集料最大粒径应与处治层
厚度相匹配。
沥青路面面层类型
热拌沥青混合料温拌沥青混合料 各种等级道路的面层
支路及以下道路的面层、支路的表面层；冷拌改性沥青混合料可用于沥青路
冷拌沥青混合料
面的坑槽、井周冷补
沥青贯入式面层 城市次干路以下道路面层
沥青表面处治面层 防水层、磨耗层、防滑层或改善碎（砾）石路面
温拌沥青混凝土是通过在混合前向沥青粘合剂中添加沸石、氧化蜡、沥青乳液，甚至是水
来生产的。这可以显著降低拌合和铺设温度，进而降低石油资源的消耗，释放更少的二氧
温拌沥青混合料
化碳、气溶胶和蒸汽。施工时可在较低温度摊铺，路面可以更快放行；施工季节放宽，尤
其适用较冷的地区。
使用改性沥青混合骨料制成，不需要加热即可进行施工。其粘合力强。多种优点，包括抗
滑、降噪、防雾、环保等，同时可以有效改善路面平整度。压实后，密实且不透水。由于
冷拌沥青混合料
压实后强度已达到初级水平，且足以承载车辆重量，因此施工后直接通行没有问题，冷拌
沥青混合料的道路维修对交通压力较小。
2）沥青路面结构层的性能要求
（1）垫层性能主要指标[注：天一文化专有版权，未经许可不可转发或复印传播]
①垫层宜采用砂、砂砾等颗粒材料，小于0.075mm的颗粒含量不宜大于5%。
②排水垫层应与边缘排水系统相连接，厚度宜大于150mm，宽度不宜小于基层底面的宽度。
③防冻垫层和排水垫层宜采用砂、砂砾等颗粒材料。半刚性垫层宜采用低剂量水泥、石灰等无机结合稳定粒料
或土类材料。
（2）基层性能主要指标
①应满足结构强度、扩散荷载的能力以及水稳性和抗冻性的要求。
②不透水性好。底基层顶面宜铺设沥青封层或防水土工织物；为防止地下渗水影响路基，排水基层下应设置由
水泥稳定粒料或密级配粒料组成的不透水底基层。

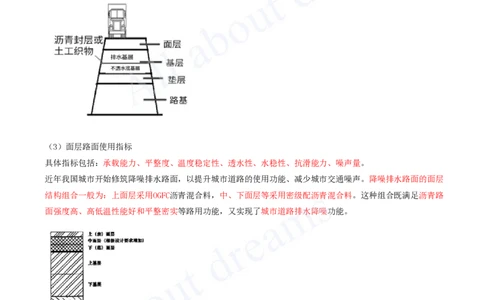

（3）面层路面使用指标
具体指标包括：承载能力、平整度、温度稳定性、透水性、水稳性、抗滑能力、噪声量。
近年我国城市开始修筑降噪排水路面，以提升城市道路的使用功能、减少城市交通噪声。降噪排水路面的面层
结构组合一般为：上面层采用OGFC沥青混合料，中、下面层等采用密级配沥青混合料。这种组合既满足沥青路
面强度高、高低温性能好和平整密实等路用功能，又实现了城市道路排水降噪功能。
面层 承载能力、平整度、温度稳定性、透水性、水稳性、抗滑能力、噪声量
基层 结构强度、扩散荷载、水稳性、抗冻性、不透水性
垫层 强度、扩散荷载、水稳性[注：天一文化专有版权，未经许可不可转发或复印传播]
路基 整体稳定性、变形量控制
