1.3 路基排水
1.3.1 路基地下水排水设置与施工
1.3.2 路基地面水排水设置与施工
近五年考试分值匹配情况
2024 2023 2022 2021 2020
考点
单 多 案 单 多 案 单 多 案 单 多 案 单 多 案
选 选 例 选 选 例 选 选 例 选 选 例 选 选 例
路基地下水排水设置与施 2 2 1 1
工
路基地面水排水设置与施 2 2
工

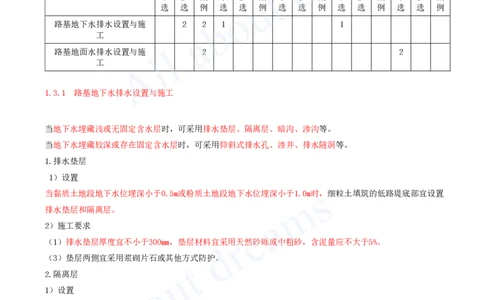

1.3.1 路基地下水排水设置与施工
当地下水埋藏浅或无固定含水层时，可采用排水垫层、隔离层、暗沟、渗沟等。
当地下水埋藏较深或存在固定含水层时，可采用仰斜式排水孔、渗井、排水隧洞等。
1.排水垫层
1）设置
当黏质土地段地下水位埋深小于0.5m或粉质土地段地下水位埋深小于1.0m时，细粒土填筑的低路堤底部宜设置
排水垫层和隔离层。
2）施工要求
（1）排水垫层厚度宜不小于300mm，垫层材料宜采用天然砂砾或中粗砂，含泥量应不大于5%。
（3）垫层两侧宜采用浆砌片石或其他方式防护。
2.隔离层
1）设置
隔离层土工合成材料的作用是防止水分渗透进入隔离层的另一侧，工程应用较多，如中央分隔带防渗、路肩底
部防渗、排水结构物防渗、坡面防渗、路基防渗等，采用形式有土工膜、复合土工膜、一布一膜或两布一膜。[注：天一文化专有版权，未经许可不可转发或复印传播]
2）施工要求
（2）土工织物连接可采用缝合法或搭接法。缝合宽度应不小于100mm，结合处抗拉强度应达到土工织物极限抗
拉强度的60%以上；搭接宽度应不小于300mm。
（3）土工膜连接宜采用热熔焊接法，局部修补也可采用胶粘法，连接宽度应不小于100mm。正式拼接前应进行
试拼接，采用的胶料应在遇水后不溶解。
（4）土工合成材料的铺设应平顺，严禁出现扭结、断裂和撕破等现象。铺设时应拉紧，两端埋入土体部分应呈
波纹状。土工织物与刚性结构连接时，应有一定伸缩量。
（5）在坡面上铺设土工合成材料时，应自上而下铺设并就地连接。土工合成材料应紧贴坡面保护层，不宜拉
得过紧。

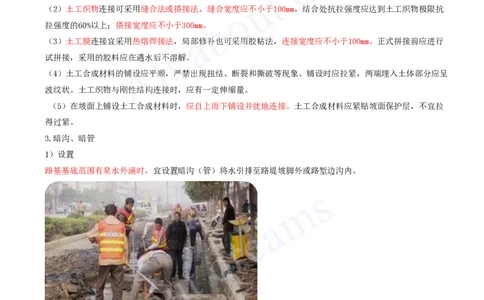

3.暗沟、暗管
1）设置
路基基底范围有泉水外涌时，宜设置暗沟（管）将水引排至路堤坡脚外或路堑边沟内。[注：天一文化专有版权，未经许可不可转发或复印传播]

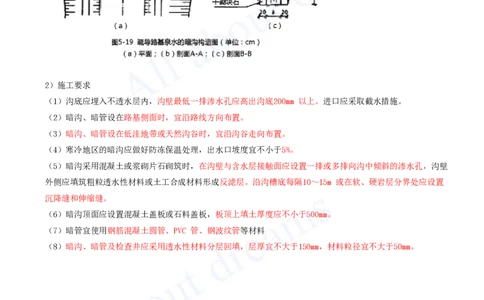

2）施工要求
（1）沟底应埋入不透水层内，沟壁最低一排渗水孔应高出沟底200mm 以上。进口应采取截水措施。
（2）暗沟、暗管设在路基侧面时，宜沿路线方向布置。
（3）暗沟、暗管设在低洼地带或天然沟谷时，宜沿沟谷走向布置。
（4）寒冷地区的暗沟应做好防冻保温处理，出水口坡度宜不小于5%。
（5）暗沟采用混凝土或浆砌片石砌筑时，在沟壁与含水层接触面应设置一排或多排向沟中倾斜的渗水孔，沟壁
外侧应填筑粗粒透水性材料或土工合成材料形成反滤层。沿沟槽底每隔10～15m 或在软、硬岩层分界处应设置
沉降缝和伸缩缝。
（6）暗沟顶面应设置混凝土盖板或石料盖板，板顶上填土厚度应不小于500mm。
（7）暗管宜使用钢筋混凝土圆管、PVC 管、钢波纹管等材料
（8）暗沟、暗管及检查井应采用透水性材料分层回填，层厚宜不大于150mm，材料粒径宜不大于50mm。
