4.1 隧道围岩分级与隧道构造
4.1.2 隧道构造
隧道结构构造，由主体构造物和附属构造物两大类组成。主体构造物通常指洞身衬砌和洞门构造物，附属构造
物是主体构造物以外的其他建筑，是为了运营管理、维修养护、给水排水、供蓄发电、通风、照明、通信、安
全等而修建的构造物。隧道洞门应适当进行美化，并注意环保要求。
洞门可拦截、汇集地下水，沿排水渠道排离洞门进入道路两侧的排水沟，防止地表水沿洞门漫流。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

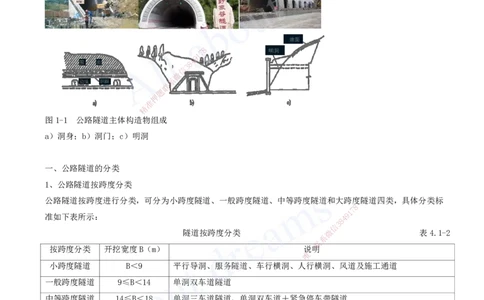

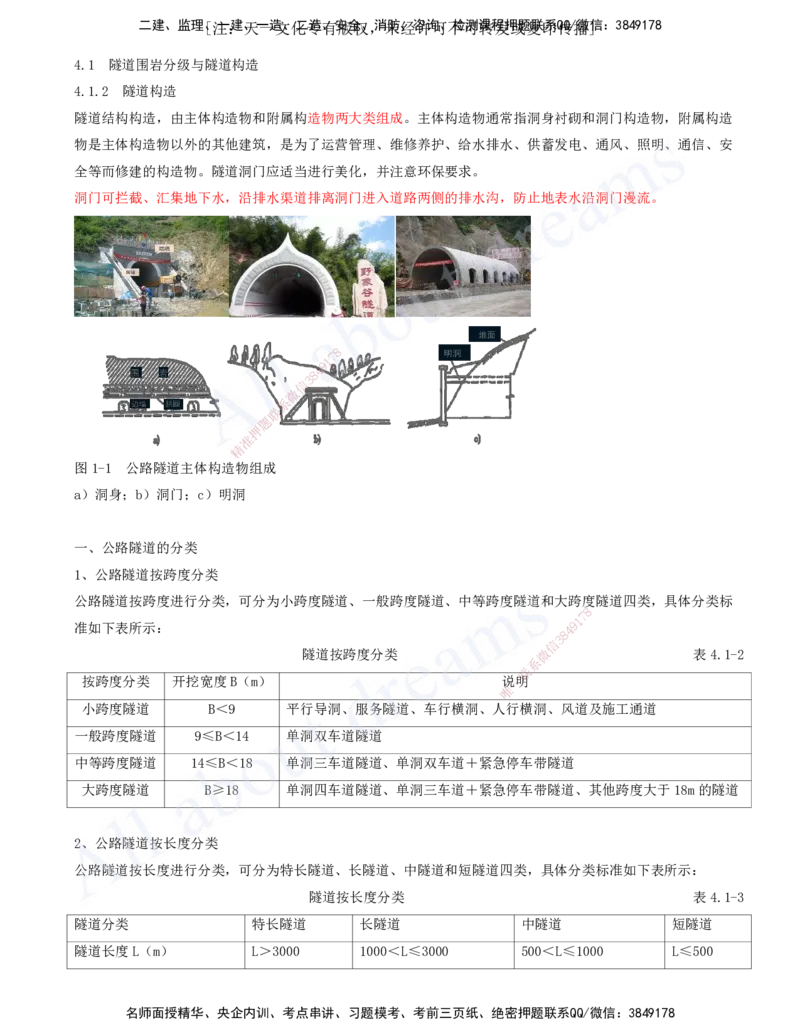

图1-1 公路隧道主体构造物组成
a）洞身；b）洞门；c）明洞
一、公路隧道的分类
1、公路隧道按跨度分类
公路隧道按跨度进行分类，可分为小跨度隧道、一般跨度隧道、中等跨度隧道和大跨度隧道四类，具体分类标
8
7
1
准如下表所示： 4 9
8
3
信
隧道按跨度分类 微 表4.1-2
系
联
按跨度分类 开挖宽度B（m） 说一明
唯
小跨度隧道 B＜9 平行导洞、服务隧道、车行横洞、人行横洞、风道及施工通道
一般跨度隧道 9≤B＜14 单洞双车道隧道
中等跨度隧道 14≤B＜18 单洞三车道隧道、单洞双车道＋紧急停车带隧道
大跨度隧道 B≥18 单洞四车道隧道、单洞三车道＋紧急停车带隧道、其他跨度大于18m的隧道
2、公路隧道按长度分类
公路隧道按长度进行分类，可分为特长隧道、长隧道、中隧道和短隧道四类，具体分类标准如下表所示：
隧道按长度分类 表4.1-3
隧道分类 特长隧道 长隧道 中隧道 短隧道
隧道长度L（m） L＞3000 1000＜L≤3000 500＜L≤1000 L≤500
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
2.洞门类型及构造
1）洞门类型
洞门是隧道唯一的外露部分，也是联系洞内衬砌与洞外路基的结构；是隧道结构的重要组成部分，也是标志隧
道的建筑物。隧道洞门的作用是支挡洞门正面仰坡和路堑边坡，拦截仰坡上方少量剥落、掉块、维护边坡、仰
坡的稳定，并将坡面汇水引离隧道。

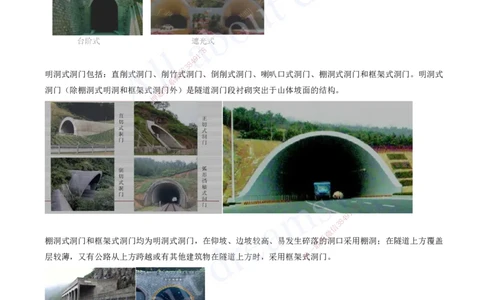

公路隧道的洞门形式主要有两类，即：端墙式洞门和明洞式洞门。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

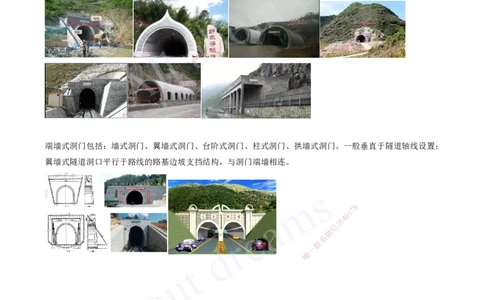

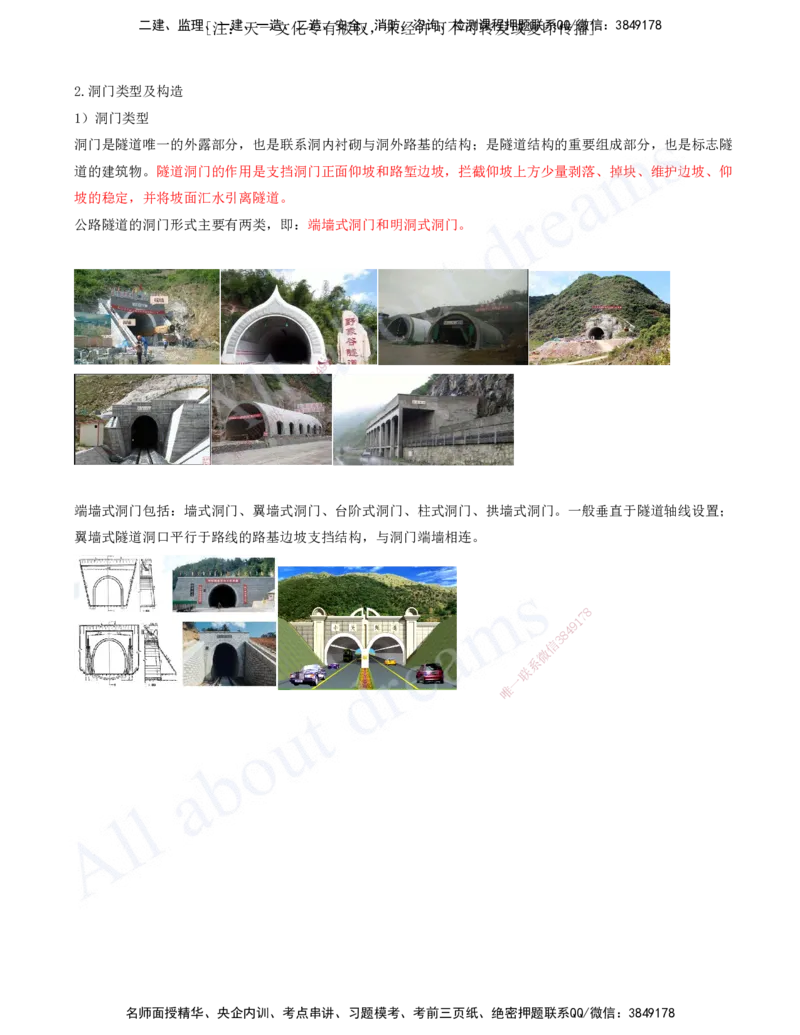

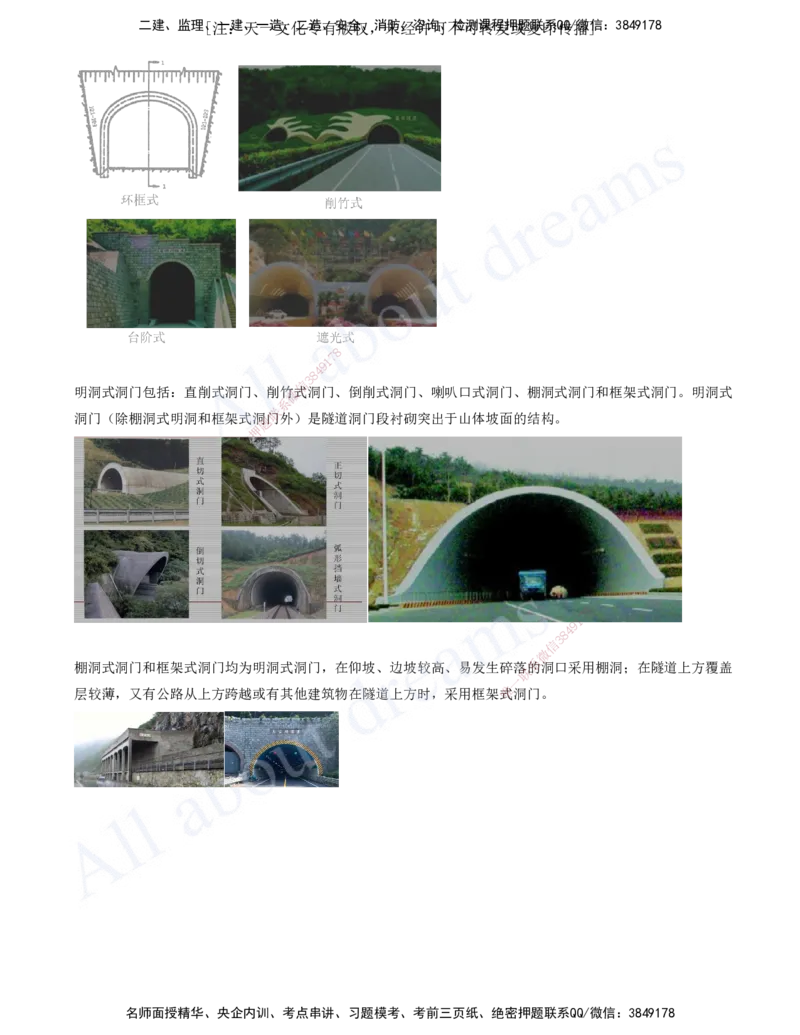

端墙式洞门包括：墙式洞门、翼墙式 洞门、台阶式洞门、柱式洞门、拱墙式洞门。一般垂直于隧道轴线设置；
