4.1 隧道围岩分级与隧道构造
2）洞门构造
（1）洞门端墙和翼墙应具有抵抗来自仰坡、边坡土压力的能力。洞门墙墙身最小厚度不应小于0.5m，翼墙墙身
厚度不应小于0.3m。
（2）洞顶仰坡与回填顶面的交线至洞门端墙墙背的水平距离不宜小于1.5m；洞顶排水沟沟底至拱顶衬砌外缘的
最小厚度不应小于1.0m；洞门端墙墙顶应高出墙背回填面0.5m。
（3）洞门端墙应根据需要设置伸缩缝、沉降缝和泄水孔。
（4）洞门端墙基础应置于稳固地基上，并埋入地面下一定深度。
嵌入岩石地基的深度不应小于0.2m；
埋入土质地基的深度不应小于1.0m。
基底埋置深度应大于靠墙设置的各种沟、槽底的埋置深度。地基为冻胀土层时，基底高程应在最大冻结深度以
8
下不小于0.25m。 1 7
9
4
8
3
信
微
系

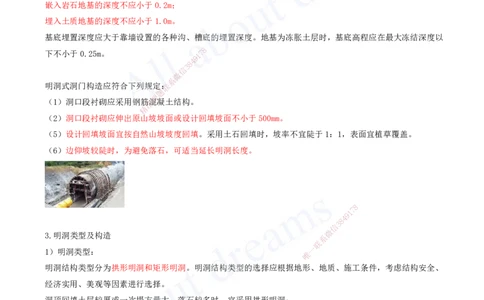

明洞式洞门构造应符合下列规定联：
题
押
（1）洞口段衬砌应采用钢筋准混凝土结构。
精
（2）洞口段衬砌应伸出原山坡坡面或设计回填坡面不小于500mm。
（5）设计回填坡面宜按自然山坡坡度回填。采用土石回填时，坡率不宜陡于1：1，表面宜植草覆盖。
（6）边仰坡较陡时，为避免落石，可适当延长明洞长度。
8
7
1
9
4
8
3
信
微
3.明洞类型及构造
系
联
一
1）明洞类型：
唯
明洞结构类型分为拱形明洞和矩形明洞。明洞结构类型的选择应根据地形、地质、施工条件，考虑结构安全、
经济实用、美观等因素进行选择。
洞顶回填土层较厚或一次塌方量大、落石较多时，宜采用拱形明洞；
明洞需要克服来自仰坡方向滑坡推力时，宜采用拱形结构；
高度受到限制的地段，可采用矩形框架明洞。
2）明洞构造
（1）明洞应采用钢筋混凝土结构。
（2）半路堑拱形明洞应考虑偏压，拱形明洞外侧边墙宜适当加厚。地形条件允许时，可采用反压回填或设置反
压墙。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
（3）当拱形明洞侧压力较大或地基承载力不足时，应设仰供。
（6）防落石危害的明洞，应验算落石冲击荷载下明洞结构的安全性。

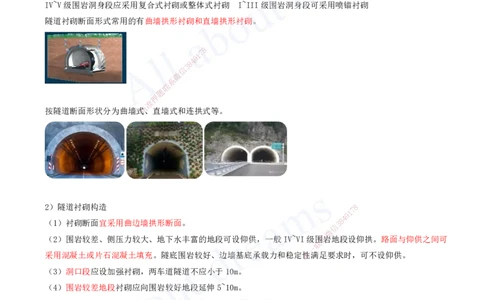

4.隧道衬砌类型及构造
1）隧道衬砌类型
隧道衬砌形式主要有锚喷衬砌、整体式衬砌和复合式衬砌。
二级公路隧道应采用复合式衬砌；
三级及三级以下公路的隧道洞口段、
IV~V级围岩洞身段应采用复合式衬砌或整体式衬砌 I~III级围岩洞身段可采用喷锚衬砌
隧道衬砌断面形式常用的有曲墙拱形衬砌和直墙拱形衬砌。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
按隧道断面形状分为曲墙式精、直墙式和连拱式等。
2）隧道衬砌构造 8
1
7
9
（1）衬砌断面宜采用曲边墙拱形断面。
信
3 8
4
微
（2）围岩较差、侧压力较大、地下水丰富的地段可设仰供，一 般IV~VI级围系岩地段设仰拱。路面与仰供之间可
联
一
采用混凝土或片石混凝土填充。隧底围岩较好、边墙基底承载力和 稳定唯性满足要求时，可不设仰供。
（3）洞口段应设加强衬砌，两车道隧道不应小于10m。
（4）围岩较差地段衬砌应向围岩较好地段延伸5~10m。
（5）偏压衬砌段应向一般衬砌段延伸，延伸长度应根据偏压情况确定，不宜小于10m。
（6）净宽大于3.0m的横通道与主洞的交叉段，主洞与横通道衬砌均应加强。加强段衬砌应向各交叉洞延伸，
主洞延伸长度不应小于5.0m，横通道延伸长度不应小于3.0m。延伸长度范围内不宜设变形缝。
