4.3 隧道施工
4.3.7 隧道辅助坑道施工及辅助工程措施
1.辅助坑道施工
辅助坑道的类型及断面尺寸选择，应根据隧道长度、施工工期、地形、地质、水文等条件，结合施工机械设
备、工艺和营运期间通风、排水、逃生救灾及弃渣等需要，通过技术经济比较确定。主要类型有竖井、斜井、
平行导坑、横洞等。

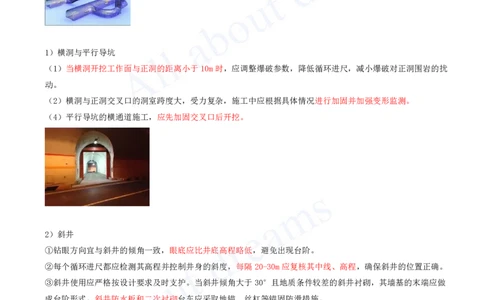

1）横洞与平行导坑
（1）当横洞开挖工作面与正洞的距离小于10m时，应调整爆破参数，降低循环进尺，减小爆破对正洞围岩的扰
动。
（2）横洞与正洞交叉口的洞室跨度大，受力复杂，施工中应根据具体情况进行加固并加强变形监测。
（4）平行导坑的横通道施工，应先加固交叉口后开挖。
2）斜井
①钻眼方向宜与斜井的倾角一致，眼底应比井底高程略低，避免出现台阶。
②每个循环进尺都应检测其高程并控制井身的斜度，每隔20-30m应复核其中线、高程，确保斜井的位置正确。
③斜井使用应严格按设计要求及时支护。当斜井倾角大于30°且地质条件较差的斜井衬砌，其墙基的末端应做
成台阶形式。斜井防水板和二次衬砌台车应采取地锚、丝杠等锚固防滑措施。
④斜井的井口地段 、不良地质或渗水地段、井底调车场、作业洞，施工时应减小单段最大爆破药量，及时支
护。
（2）斜井挑顶施工
（3）斜井排水施工
（4）斜井运输方式
当斜井井身倾角a≤12％时，宜采用自卸汽车、装载机或挖掘机配合的无轨运输方式；[注：天一文化专有版权，未经许可不可转发或复印传播]
当斜井倾角12％≥a≥28％时，宜选用轨道矿车或皮带运输方式；
当28％≤a≤47％时，宜采用轨道矿车提升；
当47％≤a≤70％时，应采用大型萁斗提升。
3）竖井
竖井宜采用自上往下单行作业法施工。当正洞掘进已超前竖井位置时，亦可采用自下往上（反井）的施工方
法。根据施工情况，也可两种方法结合使用。
竖井自上往下单行作业法施工应符合下列规定：
（1）井口的锁口圈应在井身掘进前完成。锁口圈应采用钢筋混凝土结构，并与下部井壁连成整体，作为井架基
础时，应与井架结构连成整体；顶面应高出地面0.5m。
（3）井口应配置井盖，除升降人员和物料进出外，井盖不得打开；井口应设防雨设施，通向井口的轨道应设挡
车器；井口周围应设防护栏杆和安全门，防护栏杆的高度不得小于1.2m。
（4）竖井井架应安装避雷装置，工作吊盘的载重不应大于吊盘的设计载重能力。
（5）竖井吊桶提升所用的连接装置应牢固，不得自行脱钩，并应有缓转器；罐笼提升应设置安全可靠的防坠
器。
（7）竖井采用喷锚支护时，每次支护高度视围岩稳定程度而定。井口段、马头门及地质较差的井身地段宜采用
钢筋混凝土衬砌，衬砌分节自下而上进行，并按需要设置壁座或安设锚杆。
