4.3 隧道施工
4.3.3 隧道开挖
1.隧道主要开挖方法及适用范围
应根据隧道长度、跨度、结构形式、掌子面稳定性、地质条件等选择适宜的开挖方法，并根据开挖方法选择配
套的机械设备。当岩石强度小于等于80MPa时，可采用单臂掘进机开挖，当岩石强度小于等于40MPa时，可采
用铣挖机开挖

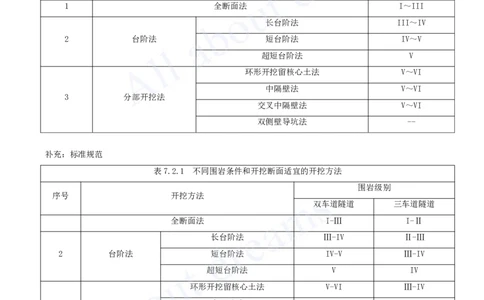

序号 开挖方法 围岩级别
1 全断面法 I～III
长台阶法 III～IV
2 台阶法 短台阶法 IV～V
超短台阶法 V
环形开挖留核心土法 V～VI
中隔壁法 V～VI
3 分部开挖法
交叉中隔壁法 V～VI
双侧壁导坑法 --
补充：标准规范
表7.2.1 不同围岩条件和开挖断面适宜的开挖方法
围岩级别
序号 开挖方法
双车道隧道 三车道隧道
全断面法 I-Ⅲ I-Ⅱ
长台阶法 Ⅲ-IV Ⅱ-Ⅲ
2 台阶法 短台阶法 IV-V Ⅲ-IV
超短台阶法 V IV
环形开挖留核心土法 V-VI Ⅲ-IV
中隔壁法 V-VI IV-V
3 分部开挖法
交叉中隔壁法 V-VI IV-VI
双侧壁导坑法 V-VI[注：天一文化专有版权，未经许可不可转发或复印传播]

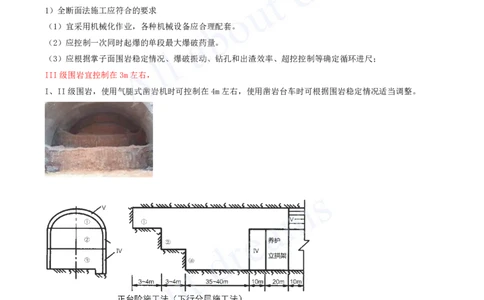

1）全断面法施工应符合的要求
（1）宜采用机械化作业，各种机械设备应合理配套。
（2）应控制一次同时起爆的单段最大爆破药量。
（3）应根据掌子面围岩稳定情况、爆破振动、钻孔和出渣效率、超挖控制等确定循环进尺；
III级围岩宜控制在3m左右，
I、II级围岩，使用气腿式凿岩机时可控制在4m左右，使用凿岩台车时可根据围岩稳定情况适当调整。
2）台阶法施工应符合的要求
（1）台阶数量和台阶高度应综合考虑隧道断面高度、机械设备及围岩稳定性等因素确定。台阶开挖高度宜为
2.5～3.5m。台阶数量可采用二台阶或者三台阶，不宜大于三个台阶。
（2）上台阶开挖每循环进尺，III级围岩宜不大于3m；IV级围岩宜不大于2榀钢架间距；V级围岩宜不大于1
榀钢架间距。
IV、V级围岩下台阶每循环进尺宜不大于2榀钢架间距。[注：天一文化专有版权，未经许可不可转发或复印传播]
下台阶单侧拉槽长度宜不超过15m。
（3）下台阶左、右侧开挖宜前后错开3～5m，同一榀钢架两侧不得同时悬空。
（4）下部施工应减少对上部围岩、支护的干扰和破坏。
（5）下台阶应在上台阶喷射混凝土强度达到设计强度的70%以后开挖。

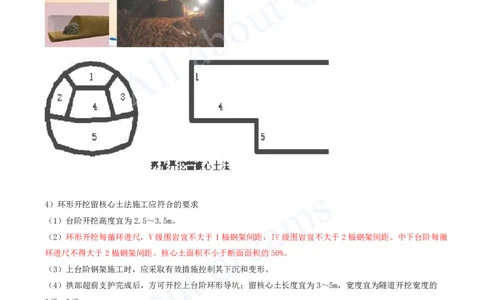

3）环形开挖留核心土法施工应符合的要求
4）环形开挖留核心土法施工应符合的要求
（1）台阶开挖高度宜为2.5～3.5m。
（2）环形开挖每循环进尺，V级围岩宜不大于1榀钢架间距，IV级围岩宜不大于2榀钢架间距。中下台阶每循
环进尺不得大于2榀钢架间距。核心土面积不小于断面面积的50%。
（3）上台阶钢架施工时，应采取有效措施控制其下沉和变形。
（4）拱部超前支护完成后，方可开挖上台阶环形导坑；留核心土长度宜为3～5m，宽度宜为隧道开挖宽度的
1/3～1/2。
（5）各台阶留核心土开挖每循环进尺宜与其他分部循环进尺相一致。
（6）核心土与下台阶开挖应在上台阶支护完成且喷射混凝土强度达到设计强度的70%后进行。下台阶左、右侧
开挖应错开3～5m，同一榀钢架两侧不得同时悬空。
（7）仰拱施作应紧跟下台阶，及时闭合成稳固的支护体系。
