文档内容
二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
4.3 隧隧道道施施工工
4.3.1 隧道施工准备与施工测量
1.施工准备
1）施工调查
施工调查前应查阅设计文件和相关资料，制定调查提纲；调查结束后，根据调查情况编写书面的施工调查报告。
2.施工测量
隧道施工测量包括控制测量、放样测量、贯通误差测定及调整、交（竣）工测量。隧道施工测量总体应符合以下规定：
1）控制测量
（1）控制测量总体应符合以下规定：
①控制测量桩点应稳固、可靠。
②测量工作中的各项计算，均应由两组独立进行。计算过程中应及时校核，发现问题应及时检查，并找出原因。
③隧道洞外控制测量应在隧道进洞施工前完成。
⑥平面控制测量可采用卫星定位测量、导线测量。洞外平面控制测量宜利用已有的定测控制网。隧道平面控制测量等级应
按表4.3－1确定。

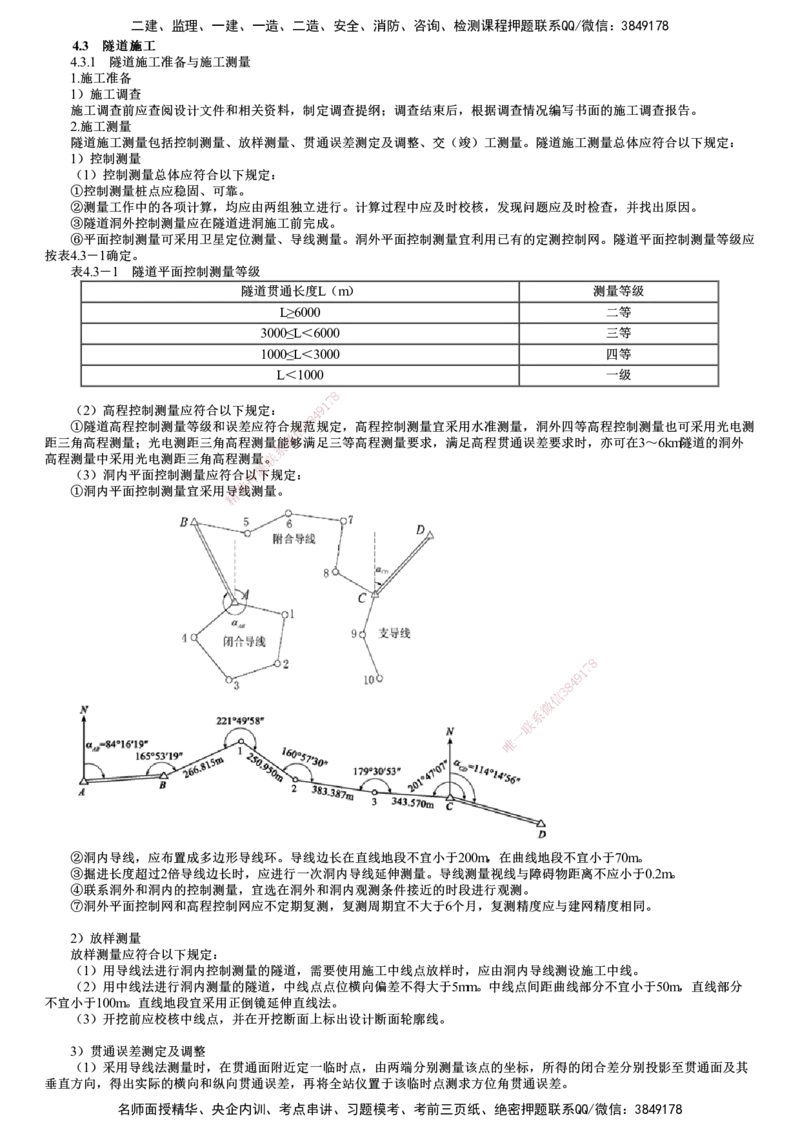

表4.3－1 隧道平面控制测量等级
隧道贯通长度L（m） 测量等级
L≥6000 二等
3000≤L＜6000 三等
1000≤L＜3000 四等
L＜1000 一级
8
7
1

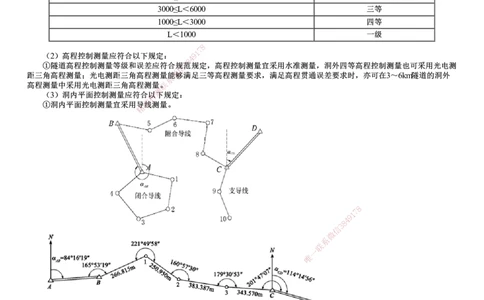

（2）高程控制测量应符合以下规定： 9
4
8
①隧道高程控制测量等级和误差应符合信规3范规定，高程控制测量宜采用水准测量，洞外四等高程控制测量也可采用光电测
距三角高程测量；光电测距三角高程测量能 微 够满足三等高程测量要求，满足高程贯通误差要求时，亦可在3～6km隧道的洞外
系
高程测量中采用光电测距三角高程测量联。
题
（3）洞内平面控制测量应符合押以下规定：
准
①洞内平面控制测量宜采用导线测量。
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
②洞内导线，应布置成多边形导线环。导线边长在直线地段不宜小于200m，在曲线地段不宜小于70m。
③掘进长度超过2倍导线边长时，应进行一次洞内导线延伸测量。导线测量视线与障碍物距离不应小于0.2m。
④联系洞外和洞内的控制测量，宜选在洞外和洞内观测条件接近的时段进行观测。
⑦洞外平面控制网和高程控制网应不定期复测，复测周期宜不大于6个月，复测精度应与建网精度相同。
2）放样测量
放样测量应符合以下规定：
（1）用导线法进行洞内控制测量的隧道，需要使用施工中线点放样时，应由洞内导线测设施工中线。
（2）用中线法进行洞内测量的隧道，中线点点位横向偏差不得大于5mm。中线点间距曲线部分不宜小于50m，直线部分
不宜小于100m。直线地段宜采用正倒镜延伸直线法。
（3）开挖前应校核中线点，并在开挖断面上标出设计断面轮廓线。
3）贯通误差测定及调整
（1）采用导线法测量时，在贯通面附近定一临时点，由两端分别测量该点的坐标，所得的闭合差分别投影至贯通面及其
垂直方向，得出实际的横向和纵向贯通误差，再将全站仪置于该临时点测求方位角贯通误差。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（2）采用中线法测量时，由两端向中间进行测量，在贯通面上分别得出中线点，量出两点的横向和纵向距离，即为该隧
道的实际贯通误差。
（3）由两端向中间进行水准测量，分别测至贯通面附近的同一高程控制点或中线点上，所测得的高程差值即为实际的高
程贯通误差。
二次衬砌在贯通前施工时，贯通误差调整地段开挖断面应加宽；加宽值宜不超过贯通极限误差允许值的一半。贯通误差宜
符合表4.3－2的规定。

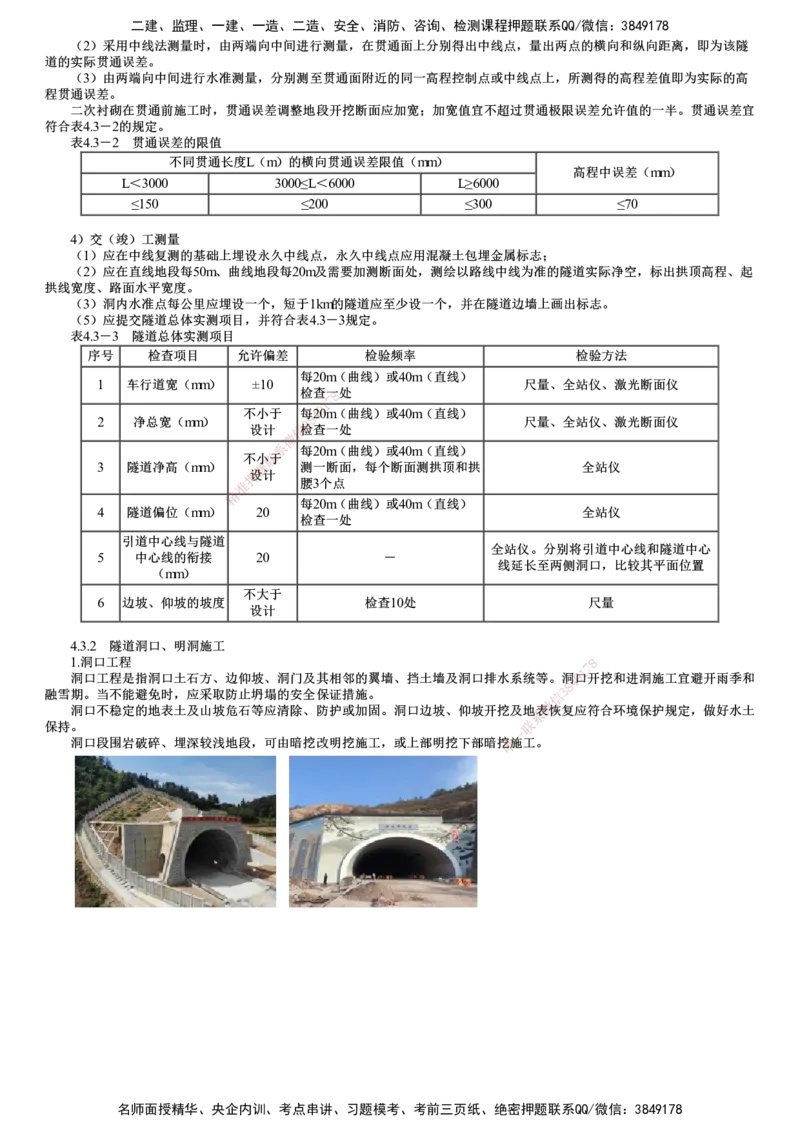

表4.3－2 贯通误差的限值
不同贯通长度L（m）的横向贯通误差限值（mm）
高程中误差（mm）
L＜3000 3000≤L＜6000 L≥6000
≤150 ≤200 ≤300 ≤70
4）交（竣）工测量
（1）应在中线复测的基础上埋设永久中线点，永久中线点应用混凝土包埋金属标志；
（2）应在直线地段每50m、曲线地段每20m及需要加测断面处，测绘以路线中线为准的隧道实际净空，标出拱顶高程、起
拱线宽度、路面水平宽度。
（3）洞内水准点每公里应埋设一个，短于1km的隧道应至少设一个，并在隧道边墙上画出标志。

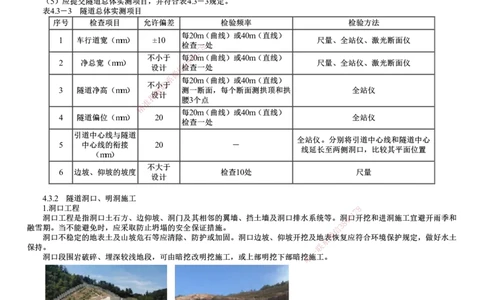

（5）应提交隧道总体实测项目，并符合表4.3－3规定。
表4.3－3 隧道总体实测项目
序号 检查项目 允许偏差 检验频率 检验方法
每20m（曲线）或40m（直线）
1 车行道宽（mm） ±10 尺量、全站仪、激光断面仪
检查一8 处
7
1
不小于 每4290m（曲线）或40m（直线）
2 净总宽（mm） 3 8 尺量、全站仪、激光断面仪
设计 信检查一处
微
系 每20m（曲线）或40m（直线）
不小联于
3 隧道净高（mm） 题 测一断面，每个断面测拱顶和拱 全站仪
押设计
准 腰3个点
精
每20m（曲线）或40m（直线）
4 隧道偏位（mm） 20 全站仪
检查一处
引道中心线与隧道
全站仪。分别将引道中心线和隧道中心
5 中心线的衔接 20 －
（mm）
线延长至两侧洞口，比较其平面位置
不大于
6 边坡、仰坡的坡度 检查10处 尺量
设计
4.3.2 隧道洞口、明洞施工
1.洞口工程 8
1
7
洞口工程是指洞口土石方、边仰坡、洞门及其相邻的翼墙、 挡土墙及洞口排水系统等。洞
8
4 9口开挖和进洞施工宜避开雨季和
融雪期。当不能避免时，应采取防止坍塌的安全保证措施。 信 3
微
洞口不稳定的地表土及山坡危石等应清除、防护或加固。洞口边坡、仰坡开挖及地表恢复应符合环境保护规定，做好水土
系
保持。 联
一
洞口段围岩破碎、埋深较浅地段，可由暗挖改明挖施工，或上部明挖下 部暗挖唯施工。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

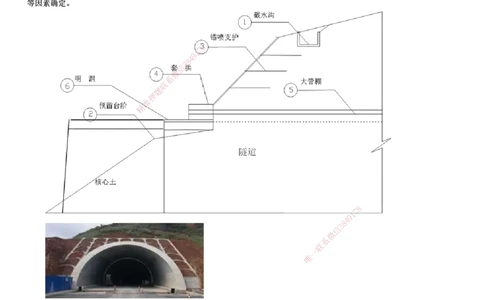

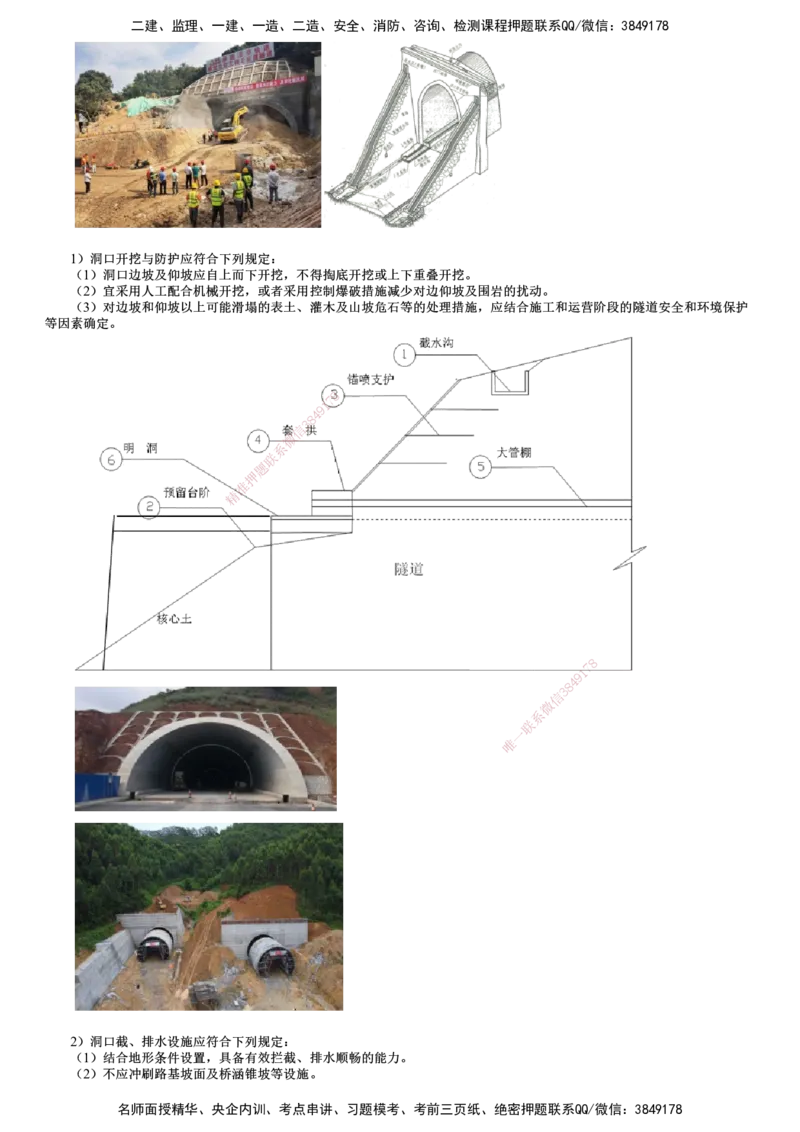

1）洞口开挖与防护应符合下列规定：
（1）洞口边坡及仰坡应自上而下开挖，不得掏底开挖或上下重叠开挖。
（2）宜采用人工配合机械开挖，或者采用控制爆破措施减少对边仰坡及围岩的扰动。
（3）对边坡和仰坡以上可能滑塌的表土、灌木及山坡危石等的处理措施，应结合施工和运营阶段的隧道安全和环境保护
等因素确定。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
9
1
7
8
4
信
3
微
系
联
一
唯
2）洞口截、排水设施应符合下列规定：
（1）结合地形条件设置，具备有效拦截、排水顺畅的能力。
（2）不应冲刷路基坡面及桥涵锥坡等设施。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（3）洞口截、排水设施应在雨季和融雪期之前完成。
（4）截水沟迎水面不得高于原地面，回填应密实，不易被水掏空。
（5）截水沟应采取防止渗漏和变形的措施。
3）洞门墙施工应符合下列规定：
（1）洞门墙宜在洞口衬砌施工完成后及时施作。
（2）洞门墙基底虚渣、杂物、泥、水等应清除干净，地基承载力应符合设计规定。
（3）洞口砌筑两侧端墙砌筑和回填应对称进行。
（4）洞门墙背排水设施应与洞门墙同步施工。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

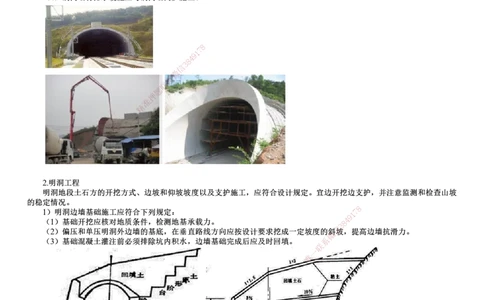

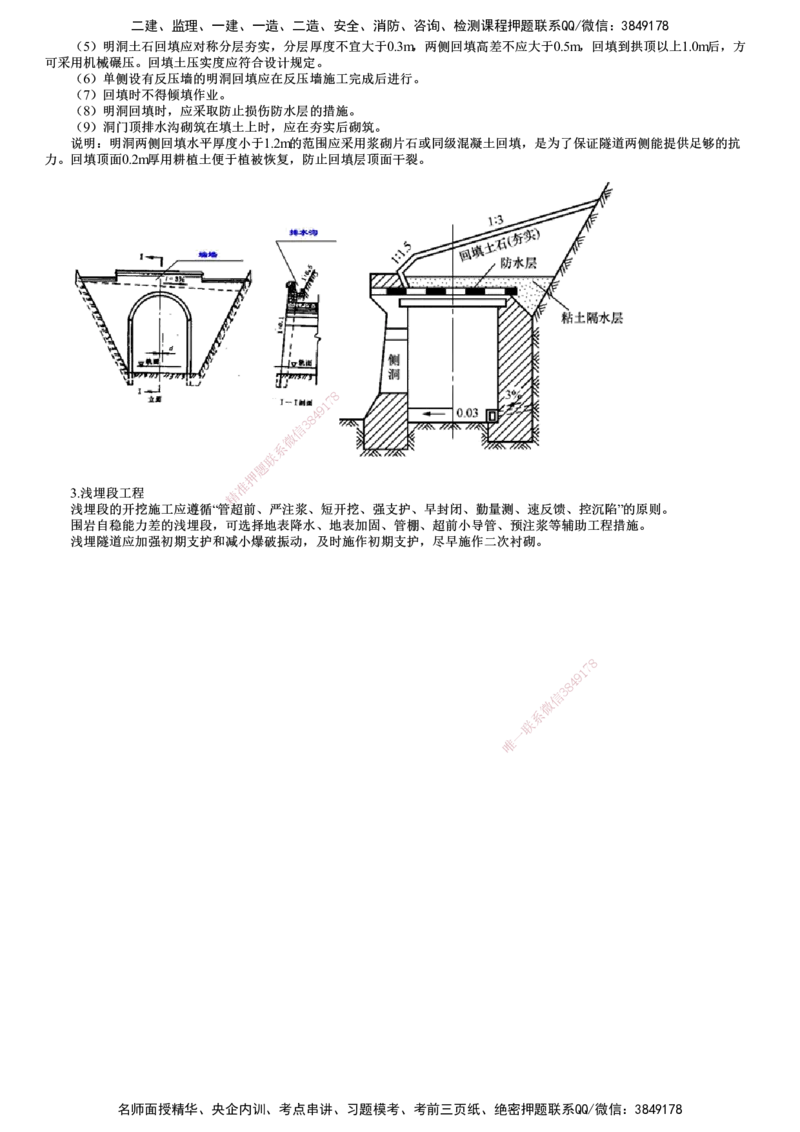

2.明洞工程
明洞地段土石方的开挖方式、边坡和仰坡坡度以及支 护施工，应符合设计规定。宜边开挖边支护，并注意监测和检查山坡
的稳定情况。
8
1）明洞边墙基础施工应符合下列规定：
1
7
9
（1）基础开挖应核对地质条件，检测地基承载力。 8 4
（2）偏压和单压明洞外边墙的基底，在垂直路线方向应按设计 要求挖成一定坡度的斜 信 坡
3
，提高边墙抗滑力。
微
（3）基础混凝土灌注前必须排除坑内积水，边墙基础完成后应及时 回填。 系
联
一
唯
2）明洞回填施工应遵循对称均衡原则，并符合下列规定：
（1）明洞拱背回填应在外模拆除、防水层和排水盲管施工完成后进行；人工回填时，拱圈混凝土强度应不小于设计强度
的75%。机械回填时，拱圈混凝土强度应不小于设计强度。
（2）明洞两侧回填水平宽度小于1.2m的范围应采用浆砌片石或同级混凝土回填。
（3）回填材料不宜采用膨胀岩土。
（4）回填顶面0.2m可用耕植土回填。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（5）明洞土石回填应对称分层夯实，分层厚度不宜大于0.3m，两侧回填高差不应大于0.5m，回填到拱顶以上1.0m后，方
可采用机械碾压。回填土压实度应符合设计规定。
（6）单侧设有反压墙的明洞回填应在反压墙施工完成后进行。
（7）回填时不得倾填作业。
（8）明洞回填时，应采取防止损伤防水层的措施。
（9）洞门顶排水沟砌筑在填土上时，应在夯实后砌筑。
说明：明洞两侧回填水平厚度小于1.2m的范围应采用浆砌片石或同级混凝土回填，是为了保证隧道两侧能提供足够的抗
力。回填顶面0.2m厚用耕植土便于植被恢复，防止回填层顶面干裂。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
3.浅埋段工程 精
浅埋段的开挖施工应遵循“管超 前、严注浆、短开挖、强支护、早封闭、勤量测、速反馈、控沉陷”的原则。
围岩自稳能力差的浅埋段，可选 择地表降水、地表加固、管棚、超前小导管、预注浆等辅助工程措施。
浅埋隧道应加强初期支护和减小爆破振动，及时施作初期支护，尽早施作二次衬砌。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
