4.3 隧道施工

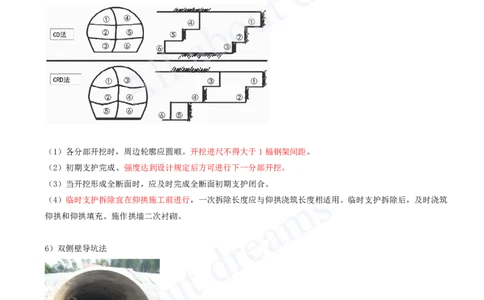

4）中隔壁法施工
5）交叉中隔壁法
（1）各分部开挖时，周边轮廓应圆顺。开挖进尺不得大于1榀钢架间距。
（2）初期支护完成、强度达到设计规定后方可进行下一分部开挖。
（3）当开挖形成全断面时，应及时完成全断面初期支护闭合。
（4）临时支护拆除宜在仰拱施工前进行，一次拆除长度应与仰拱浇筑长度相适用。临时支护拆除后，及时浇筑
仰拱和仰拱填充、施作拱墙二次衬砌。
6）双侧壁导坑法
（1）侧壁导坑开挖时，周边轮廓应圆顺。导坑跨度宜为整个隧道开挖宽度的三分之一。
（2）导坑与中间土体同时施工时，导坑应超前30~50m。
（3）侧壁导坑开挖后，应及时施工初期支护并尽早形成封闭环。[注：天一文化专有版权，未经许可不可转发或复印传播]
（4）临时支护拆除宜在仰拱施工前进行，一次拆除长度宜与仰拱浇筑长度相适用。临时支护拆除后，应及时浇
筑仰拱和仰拱填充、施作拱墙二次衬砌。
（5）临时支护拆除前后，应进行变形量测。
7）仰供部位开挖应符合的要求
（1）应控制仰拱到掌子面的距离。必要时，仰拱应紧跟掌子面。
（2）仰拱开挖时，应采取交通安全措施。
（3）仰拱开挖长度：土和软岩应不大于3m，硬岩应不大于5m。开挖后应及时施作仰拱初期支护、二次衬砌及
填充。

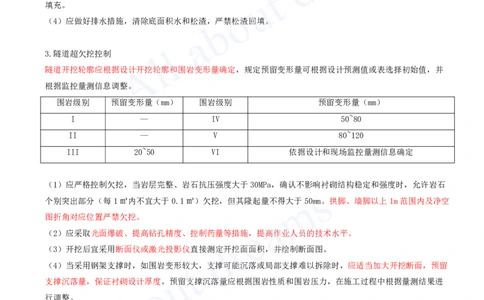

（4）应做好排水措施，清除底面积水和松渣，严禁松渣回填。
3.隧道超欠挖控制
隧道开挖轮廓应根据设计开挖轮廓和围岩变形量确定，规定预留变形量可根据设计预测值或表选择初始值，并
根据监控量测信息调整。
围岩级别 预留变形量（mm） 围岩级别 预留变形量（mm）
I — IV 50~80
II — V 80~120
III 20~50 VI 依据设计和现场监控量测信息确定
（1）应严格控制欠挖，当岩层完整、岩石抗压强度大于30MPa，确认不影响衬砌结构稳定和强度时，允许岩石
个别突出部分（每1㎡内不宜大于0.1㎡）欠挖，但其隆起量不得大于50mm。拱脚、墙脚以上1m范围内及净空
图折角对应位置严禁欠挖。
（2）应采取光面爆破、提高钻孔精度、控制药量等措施，提高作业人员的技术水平。
（3）开挖后宜采用断面仪或激光投影仪直接测定开挖面面积，并绘制断面图。
（4）当采用钢架支撑时，如围岩变形较大，支撑可能沉落或局部支撑难以拆除时，应适当加大开挖断面，预留
支撑沉落量，保证衬砌设计厚度。预留支撑沉落量应根据围岩性质和围岩压力，在施工过程中根据量测结果进
行调整。
（5）宜减少超挖，不同围岩地质条件下超挖控制值应符合表的规定。
项目 超挖控制值（mm） 检验方法和频率
破碎岩、土（IV级、V级、VI级围岩） 平均100，最大150
拱部
破碎岩、软岩（II级、III级、IV级围岩） 平均150，最大250 全站仪或断面仪，每20m一个断面
硬岩（I级围岩） 平均100，最大200
边墙 每侧 +100，0 尺量，每20m检查1处[注：天一文化专有版权，未经许可不可转发或复印传播]
全宽 +200，0
仰拱、隧底 平均100，最大250 水准仪，每20m检查3处
（6）超挖应回填密实。超挖回填应符合设计规定，设计没有规定时，应符合下列规定：
②沿设计轮廓线的均匀超挖，有钢架时，可采用喷射混凝土回填，或增大钢架支护断面尺寸，使钢架贴近开挖
轮廓，在施工二次衬砌时，以二次衬砌混凝土回填；
无钢架时，可在施工二次衬砌时，以二次衬砌混凝土回填。
③局部超挖，超挖量不超过200mm时，宜采用喷射混凝土回填密实。

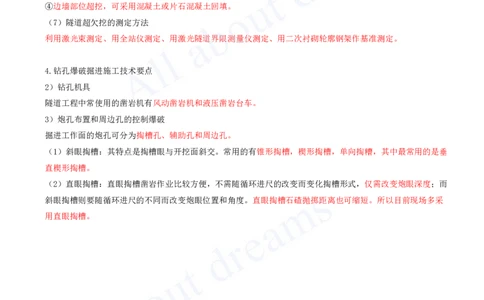

④边墙部位超挖，可采用混凝土或片石混凝土回填。
（7）隧道超欠挖的测定方法
利用激光束测定、用全站仪测定、用激光隧道界限测量仪测定、用二次衬砌轮廓钢架作基准测定。
4.钻孔爆破掘进施工技术要点
2）钻孔机具
隧道工程中常使用的凿岩机有风动凿岩机和液压凿岩台车。
3）炮孔布置和周边孔的控制爆破
掘进工作面的炮孔可分为掏槽孔、辅助孔和周边孔。
（1）斜眼掏槽：其特点是掏槽眼与开挖面斜交。常用的有锥形掏槽，楔形掏槽，单向掏糟，其中最常用的是垂
直楔形掏槽。
（2）直眼掏槽：直眼掏槽凿岩作业比较方便，不需随循环进尺的改变而变化掏槽形式，仅需改变炮眼深度；而
斜眼掏槽则要随循环进尺的不同而改变炮眼位置和角度。直眼掏槽石碴抛掷距离也可缩短。所以目前现场多采
用直眼掏槽。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）辅助孔布置
辅助孔的作用是进一步扩大掏槽体积和增大爆破量，为周边孔创造有利的爆破条件，主要解决间距和最小抵抗
线问题，多由工地经验决定，一般最小抵抗线略大于炮孔间距。
（3）周边孔布置
周边孔的作用是爆破后使坑道断面达到设计的形状和规格。周边孔原则上沿着设计轮廓均匀布置，间距和最小
抵抗线应比辅助孔的小，以便爆出较为平顺的轮廓。
