4.3 隧道施工
2.TBM（全断面岩石隧道掘进机）法

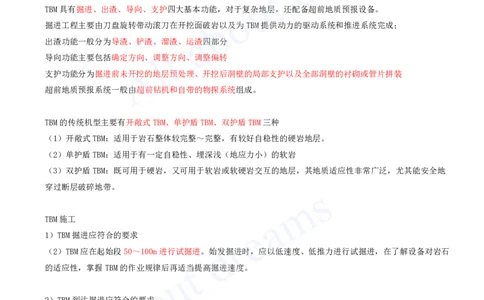

TBM具有掘进、出渣、导向、支护四大基本功能，对于复杂地层，还配备超前地质预报设备。
掘进工程主要由刀盘旋转带动滚刀在开挖面破岩以及为TBM提供动力的驱动系统和推进系统完成；
出渣功能一般分为导渣、铲渣、溜渣、运渣四部分
导向功能主要包括确定方向、调整方向、调整偏转
支护功能分为掘进前未开挖的地层预处理、开挖后洞壁的局部支护以及全部洞壁的衬砌或管片拼装
超前地质预报系统一般由超前钻机和自带的物探系统组成。
TBM的传统机型主要有开敞式TBM、单护盾TBM、双护盾TBM三种
（1）开敞式TBM：适用于岩石整体较完整～完整，有较好自稳性的硬岩地层。
（2）单护盾TBM：适用于有一定自稳性、埋深浅（地应力小）的软岩
（3）双护盾TBM：既可用于硬岩，又可用于软岩或软硬岩交互的地层，其地质适应性非常广泛，尤其能安全地
穿过断层破碎地带。
TBM施工
1）TBM掘进应符合的要求
（2）TBM应在起始段50～100m进行试掘进。始发掘进时，应以低速度、低推力进行试掘进，在了解设备对岩石
的适应性，掌握TBM的作业规律后再适当提高掘进速度。
2）TBM到达掘进应符合的要求
（2）TBM到达掘进的最后20m应根据围岩的地质情况确定合理的掘进参数，减小推力，降低推进速度，并及时
支护或回填注浆。
（3）双护盾TBM到达段拼装管片后，应设置管片纵向拉紧装置。
（4）TBM到达掘进，应增加监测的频次，及时通过监控量测掌握贯通面及附近围岩的变形和地表沉降的情况。
4.3.9 隧道改（扩）建
1.隧道改建施工[注：天一文化专有版权，未经许可不可转发或复印传播]
隧道改建是指对隧道进行衬砌结构加固、路幅调整、路面翻修、排水沟改造、电缆沟改造、增设横洞以及局部
提高技术指标和安全性能，改善服务功能等。
2.隧道扩建施工
隧道扩建是指对既有隧道断面进行扩挖，增大断面净空，拆除既有衬砌重新施作。
3.隧道增建
