1.1 路基施工
1.1.8 路基施工测量
1.路基施工测量工作要求
2）平面控制测量
（1）平面控制测量应采用卫星定位测量、导线测量、三角测量或三边测量方法进行。

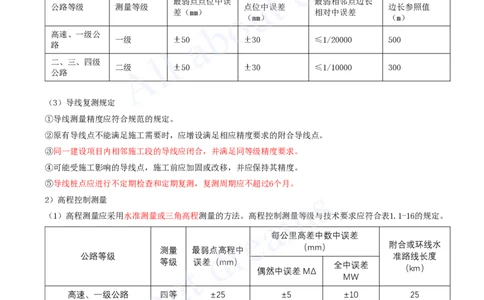

（2）平面控制测量等级与技术要求
最弱相邻点相对 相邻点间平均
最弱点点位中误 最弱相邻点边长
公路等级 测量等级 点位中误差 边长参照值
差（mm） 相对中误差
（mm） （m）
高速、一级公
一级 ±50 ±30 ≤1/20000 500
路
二、三、四级
二级 ±50 ±30 ≤1/10000 300
公路
（3）导线复测规定
①导线测量精度应符合规范的规定。
②原有导线点不能满足施工需要时，应增设满足相应精度要求的附合导线点。
③同一建设项目内相邻施工段的导线应闭合，并满足同等级精度要求。
④可能受施工影响的导线点，施工前应加固或改移，并应保持其精度。
⑤导线桩点应进行不定期检查和定期复测，复测周期应不超过6个月。
2）高程控制测量
（1）高程测量应采用水准测量或三角高程测量的方法。高程控制测量等级与技术要求应符合表1.1-16的规定。
每公里高差中数中误差
附合或环线水
（mm）
测量 最弱点高程中
公路等级 准路线长度
等级 误差（mm）
全中误差
（km）
偶然中误差MΔ
MW
高速、一级公路 四等 ±25 ±5 ±10 25
二、三、四级公路 五等 ±25 ±8 ±16 10
（2）水准点复测与加密规定
①水准点精度应符合规范的规定。
②同一建设项目应采用同一高程系统，并应与相邻项目高程系统相衔接。
③沿路线每500m宜有一个水准点，高速公路、一级公路宜加密，每200m有一个水准点。在结构物附近、高填深
挖路段、工程量集中及地形复杂路段，宜增设水准点。临时水准点应符合相应等级的精度要求，并与相邻水准[注：天一文化专有版权，未经许可不可转发或复印传播]
点闭合。
④对可能受施工影响的水准点，施工前应加固或改移，并应保持其精度。
⑤水准点应进行不定期检查和定期复测，复测周期应不超过6个月。
2.公路工程施工测量方法
1）测量放样方法
（1）传统法放样
①切线支距法
②偏角法

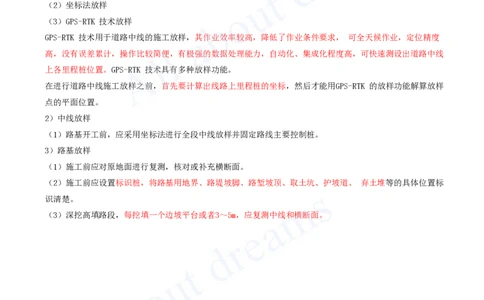

（2）坐标法放样
（3）GPS-RTK 技术放样
GPS-RTK 技术用于道路中线的施工放样，其作业效率较高，降低了作业条件要求， 可全天候作业，定位精度
高，没有误差累计，操作比较简便，有极强的数据处理能力，自动化、集成化程度高，可快速测设出道路中线
上各里程桩位置。GPS-RTK 技术具有多种放样功能。
在进行道路中线施工放样之前，首先要计算出线路上里程桩的坐标，然后才能用GPS-RTK 的放样功能解算放样
点的平面位置。
2）中线放样
（1）路基开工前，应采用坐标法进行全段中线放样并固定路线主要控制桩。
3）路基放样
（1）施工前应对原地面进行复测，核对或补充横断面。
（2）施工前应设置标识桩，将路基用地界、路堤坡脚、路堑坡顶、取土坑、护坡道、 弃土堆等的具体位置标
识清楚。
（3）深挖高填路段，每挖填一个边坡平台或者3～5m，应复测中线和横断面。
