2.1.2 桥梁结构施工通用施工技术
2.钢筋施工技术
1）钢筋的名称和作用（略）
2）一般要求
（3）在工地存放时应按不同品种、规格、分批分别堆置整齐，不得混杂，并应设立识别标志，存放时间宜
不超过6个月；存放场地应有防水排水设施，且钢筋不得直接置于地面，应垫高或堆置在台座上，钢筋与地
面之间应垫不低于200mm的地楞；顶部采用合适的材料覆盖，防水浸、雨淋。
（4）钢筋进场应按现行国家相关标准的规定，抽取试件作屈服强度、抗拉强度、伸长率、弯曲性能和重量
偏差检验，检验结果应符合相应标准的规定。

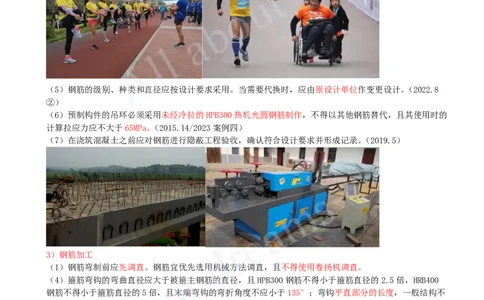

（5）钢筋的级别、种类和直径应按设计要求采用。当需要代换时，应由原设计单位作变更设计。（2022.8
②）
（6）预制构件的吊环必须采用未经冷拉的HPB300热轧光圆钢筋制作，不得以其他钢筋替代，且其使用时的
计算拉应力应不大于65MPa。（2015.14/2023案例四）
（7）在浇筑混凝土之前应对钢筋进行隐蔽工程验收，确认符合设计要求并形成记录。（2019.5）
3）钢筋加工
（1）钢筋弯制前应先调直。钢筋宜优先选用机械方法调直，且不得使用卷扬机调直。
（4）箍筋弯钩的弯曲直径应大于被箍主钢筋的直径，且HPB300钢筋不得小于箍筋直径的2.5倍，HRB400
钢筋不得小于箍筋直径的5倍，且末端弯钩的弯折角度不应小于135°；弯钩平直部分的长度，一般结构不
宜小于箍筋直径的5倍（2016.23C），有抗震要求的结构不得小于箍筋直径的10倍。
（5）钢筋宜在常温状态下弯制，不宜加热（2016.23D）。钢筋宜从中部开始逐步向两端弯制，弯钩应一次弯
成。（2016.23E）
4）钢筋连接[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）热轧钢筋接头应符合设计要求。当设计无要求时，应符合下列要求：
①钢筋接头宜采用焊接接头或机械连接接头。
③当普通混凝土中钢筋直径等于或小于22mm，在无焊接条件时，可采用绑扎连接，但受拉构件中的主钢筋
不得采用绑扎连接。
④钢筋骨架和钢筋网片的交叉点焊接宜采用电阻点焊。
⑤钢筋与钢板的T形连接，宜采用埋弧压力焊或电弧焊。

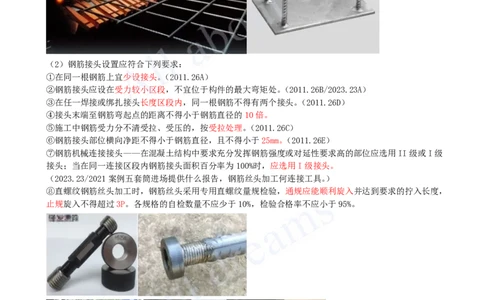

（2）钢筋接头设置应符合下列要求：
①在同一根钢筋上宜少设接头。（2011.26A）
②钢筋接头应设在受力较小区段，不宜位于构件的最大弯矩处。（2011.26B/2023.23A）
③在任一焊接或绑扎接头长度区段内，同一根钢筋不得有两个接头。（2011.26D）
④接头末端至钢筋弯起点的距离不得小于钢筋直径的10倍。
⑤施工中钢筋受力分不清受拉、受压的，按受拉处理。（2011.26C）
⑥钢筋接头部位横向净距不得小于钢筋直径，且不得小于25mm。（2011.26E）
⑦钢筋机械连接接头——在混凝土结构中要求充分发挥钢筋强度或对延性要求高的部位应选用II级或I级
接头；当在同一连接区段内钢筋接头面积百分率为100%时，应选用I级接头。
（2023.23/2021案例五套筒进场提供什么报告，钢筋丝头加工何连接工具。）
⑧直螺纹钢筋丝头加工时，钢筋丝头采用专用直螺纹量规检验，通规应能顺利旋入并达到要求的拧入长度，
止规旋入不得超过3P。各规格的自检数量不应少于10%，检验合格率不应小于95%。
⑨直螺纹接头安装时可用管钳扳手拧紧，钢筋丝头应在套筒中央位置相互顶紧，标准型、正反丝型、异径型[注：天一文化专有版权，未经许可不可转发或复印传播]
接头安装后的单侧外露螺纹不宜超过2p。
⑩直螺纹接头安装后用扭力扳手校核拧紧扭矩，校核用扭力扳手每年校核一次。
⑪直螺纹接头现场抽检项目应包括极限抗拉强度试验、加工和安装质量检验。抽检应按验收批进行，同钢筋
生产厂、同强度等级、同规格、同类型和同型式接头应以500个为一个验收批进行检验与验收，不足500个
也应作为一个验收批。
5）钢筋骨架和钢筋网的组成与安装
（1）钢筋骨架制作和组装应符合下列要求（略）
（2）钢筋现场绑扎应符合下列要求（2020.5略）
（3）钢筋的混凝土保护层厚度
钢筋的混凝土保护层厚度，必须符合设计要求。设计无要求时应符合下列要求：
①普通钢筋和预应力直线形钢筋的最小混凝土保护层厚度不得小于钢筋公称直径，后张法构件预应力直线形
钢筋不得小于其管道直径的1/2。
②当受拉区主筋的混凝土保护层厚度大于50mm时，应在保护层内设置直径不小于6mm、间距不大于100mm
的钢筋网。
③钢筋机械连接件的最小保护层厚度不得小于20mm。

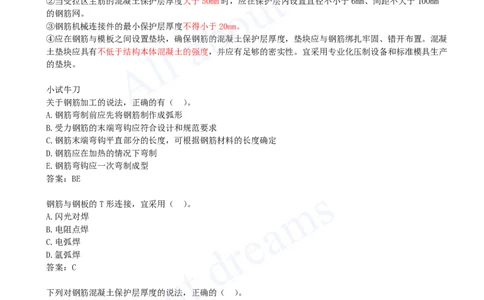

④应在钢筋与模板之间设置垫块，确保钢筋的混凝土保护层厚度，垫块应与钢筋绑扎牢固、错开布置。混凝
土垫块应具有不低于结构本体混凝土的强度，并应有足够的密实性。宜采用专业化压制设备和标准模具生产
的垫块。
小试牛刀
关于钢筋加工的说法，正确的有（ ）。
A.钢筋弯制前应先将钢筋制作成弧形
B.受力钢筋的末端弯钩应符合设计和规范要求
C.钢筋末端弯钩平直部分的长度，可根据钢筋材料的长度确定
D.钢筋应在加热的情况下弯制
E.钢筋弯钩应一次弯制成型
答案：BE
钢筋与钢板的T形连接，宜采用（ ）。
A.闪光对焊
B.电阻点焊
C.电弧焊
D.氩弧焊
答案：C
下列对钢筋混凝土保护层厚度的说法，正确的（ ）。
A.钢筋机械连接件的最小保护层厚度不得小于10mm
B.后张法构件预应力直线形钢筋不得小于其管道直径的1/3
C.受拉区主筋的混凝土保护层为60mm时，应在保护层内设置钢筋网
D.普通钢筋的最小混凝土保护层厚度可小于钢筋公称直径
答案：C
