2025环球网校一级建造师《通信与广电工程管理与实务》精讲班
第13讲
第1篇通信与广电工程技术
第2章通信与广电工程施工技术
2.4通信电源工程施工技术
章节目录 2024 2023 2022 2021 2020 2019
通信电源设备安装 1 5 1
通信电源设备测试 1 2
2.4.1电源施工安装工艺和技术要求

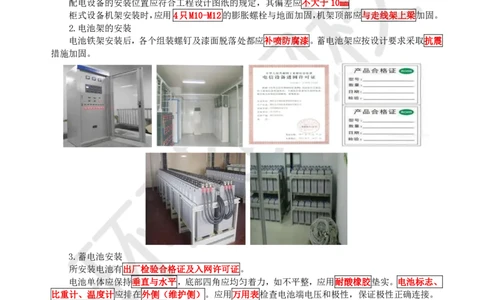

1.配电设备的安装
各种电源设备的规格、数量应符合工程设计要求，并应有出厂检验合格证、入网许可证。
配电设备的安装位置应符合工程设计图纸的规定，其偏差应不大于10mm
柜式设备机架安装时，应用4只M10-M12的膨胀螺栓与地面加固，机架顶部应与走线架上梁加固。
2.电池架的安装
电池铁架安装后，各个组装螺钉及漆面脱落处都应补喷防腐漆。蓄电池架应按设计要求采取抗震
措施加固。
3.蓄电池安装
所安装电池有出厂检验合格证及入网许可证。
电池单体应保持垂直与水平，底部四角应均匀着力，如不平整，应用耐酸橡胶垫实。电池标志、
比重计、温度计应排在外侧（维护侧）。应用万用表检查电池端电压和极性，保证极性正确连接。
安装蓄电池组时，应根据馈电母线（汇流条）走向确定蓄电池正、负极的出线位置。
酸性蓄电池不得与碱性蓄电池安装在同一电池室内。
4.太阳能电池组装方式（略）
5.柴油发电机组安装
扫码关注更多内容
第 1 页 共 4 页学员专用 请勿外泄
1）发电机组安装
机组安装应稳固，地脚螺栓应采用“二次灌浆”预埋，预埋位置应准确；（2019.12）
机组与底座之间要按设计要求加装减振装置。安装在减振器上的机组底座，其基础应采用防滑铁
件定位措施。
对于重量较轻的机组，基础可用 4个防滑铁件进行加固定位。对于2500kg以上的机组，在机器
底盘与基础之间，须加装金属或非金属材料的抗震器减振。
2）排烟管路安装
烟管水平伸向室外时，靠近机器侧应高于外伸侧，其坡度应在 0.5%左右，离地高度一般应不少
于2.5m。

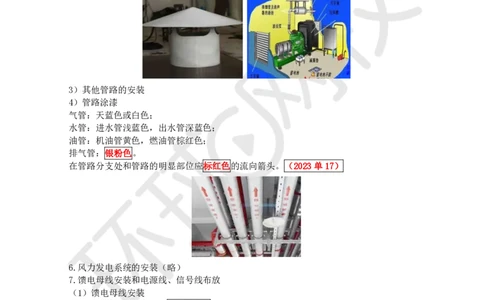

排烟管的水平外伸口应安装丝网护罩，垂直伸出口的顶端应安装伞形防雨帽。
3）其他管路的安装
4）管路涂漆
气管：天蓝色或白色；
水管：进水管浅蓝色，出水管深蓝色；
油管：机油管黄色，燃油管棕红色；
排气管：银粉色。
在管路分支处和管路的明显部位应标红色的流向箭头。（2023单17）
6.风力发电系统的安装（略）
7.馈电母线安装和电源线、信号线布放
（1）馈电母线安装
母线其水平度每米偏差应不大于5mm；
母线在槽道中必须平行、水平安装，靠近设备侧为正极，靠近走道侧为负极。母线在走线架连固
铁上必须上下水平安装，下端为正极，上端为负极。
在有抗震要求的地区，母线与蓄电池输出端必须采用“软母线”连接条进行连接。
扫码关注更多内容
第 2 页 共 4 页学员专用 请勿外泄
（2）布放电源和信号线
沿地槽布放电源线时，电缆不宜直接与地面接触，可用橡胶垫垫底。
电源线穿越上、下楼层或水平穿墙时，应预留“S”弯。
（3）室外电缆的敷设
室外直埋电缆敷设深度深度应不小于600mm，遇有障碍物时或穿越道路时应敷设穿线钢管或塑料
管保护。
非同一级电压的电力电缆不得穿在同一管孔内。
8.接地裝置安装
１）接地装置的安装
新建局站的接地应采用联合接地方式。
接地体埋深上端距地面不应小于700mm,在寒冷地区应在冻土层以下。

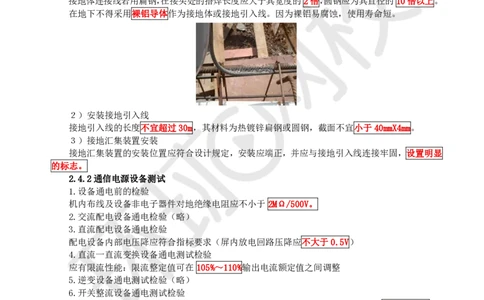

接地体连接线若用扁钢，在接头处的搭焊长度应大于其宽度的2倍，圆钢应为其直径的10倍以上。
在地下不得采用裸铝导体作为接地体或接地引入线。因为裸铝易腐蚀，使用寿命短。
２）安装接地引入线
接地引入线的长度不宜超过30m，其材料为热镀锌扁钢或圆钢，截面不宜小于40mmX4mm。
３）接地汇集装置安装
接地汇集装置的安装位置应符合设计规定，安装应端正，并应与接地引入线连接牢固，设置明显
的标志。
2.4.2通信电源设备测试
1.设备通电前的检验
机内布线及设备非电子器件对地绝缘电阻应不小于 2MΩ/500V。
2.交流配电设备通电检验（略）
3.直流配电设备通电检验
配电设备内部电压降应符合指标要求（屏内放电回路压降应不大于0.5V）
4.直流一直流变换设备通电测试检验
应有限流性能：限流整定值可在 105%～110%输出电流额定值之间调整
5.逆变设备通电测试检验（略）
6.开关整流设备通电测试检验
同型号整流设备应能多台并联工作，并具有按比例均分负载的性能，其不平衡度不应大于5%输
出额定电流值。
功率因数、效率和设备噪声应满足技术指标要求。（2016.20）
7.太阳能电源控制架和太阳能电池检验（略）
扫码关注更多内容
第 3 页 共 4 页学员专用 请勿外泄
8.发电机组试机
发电机组试机前应进行空载试验、带载试验，监控开通后应能实现油机的自动启动、停机、自动
调整输出电压、频率及故障显示、油位显示。
9.蓄电池的充放电（2018.10）（2020、27）
1）铅酸蓄电池初充电
充电前应检查蓄电池单体电压、温度、极性、电解液比重设计要求相符。初充电期间（24h内）
不得停电
充电期间，会产生大量氢气，当室内氢气含量超过 2％时，遇到明火就有可能引起爆炸，因此充
电时，应严禁明火并保持空气的流通。
阀控式密封铅酸蓄电池初充电压为 2.35V,浮充电压为 2.23-2.28V，均充电为 2.23-2.35V。初充
电结束时，电池电压连续3h以上不变。

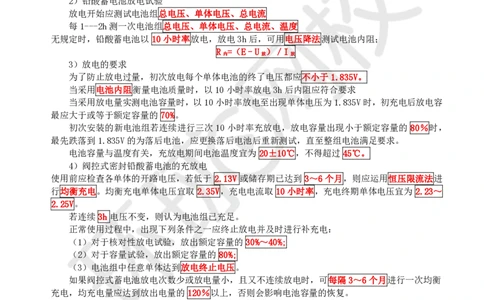

2）铅酸蓄电池放电试验
放电开始应测试电池组总电压、单体电压、总电流
每1---2h测一次电池组总电压、单体电压、总电流、温度
无规定时，铅酸蓄电池以 10小时率放电，放电3h后，可用电压降法测试电池内阻；
R =（E–U ）／I
内 放 放
3）放电的要求
为了防止放电过量，初次放电每个单体电池的终了电压都应不小于1.835V。
当采用电池内阻衡量电池质量时，以10小时率放电3h后内阻应符合要求
当采用放电量实测电池容量时，以10小时率放电至出现单体电压为1.835V时，初充电后放电容
最应大于或等于额定容量的 70%。
初次安装的新电池组若连续进行三次 10小时率充放电，放电容量出现小于额定容量的 80％时，
最先跌落到1.835V的为落后电池，应更换落后电池后重新测试，直至整组电池满足要求。
电池容量与温度有关，充放电期间电池温度宜为 20±10℃，不得超过 45℃。
4）阀控式密封铅酸蓄电池的充放电
使用前应检查各单体的开路电压，若低于 2.13V 或储存期已达到 3～6个月，则应运用恒压限流法进
行均衡充电。均衡充电单体电压宜取 2.35V，充电电流取 10小时率，充电终期单体电压宜为 2.23～
2.25V。
若连续 3h 电压不变，则认为电池组已充足。
正常使用过程中，出现下列条件之一应终止放电并及时进行补充电：
（1）对于核对性放电试验，放出额定容量的 30%～40%;
（2）对于容量试验，放出额定容量的 80%;
（3）电池组中任意单体达到放电终止电压。
如果阀控式蓄电池放电次数少或放电量小，且又不连续放电时，可每隔3～6个月进行一次均衡
充电，均充电量应达到放出电量的 120％以上，否则会影响电池容量的恢复。
