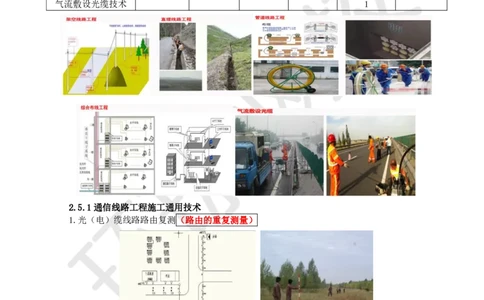

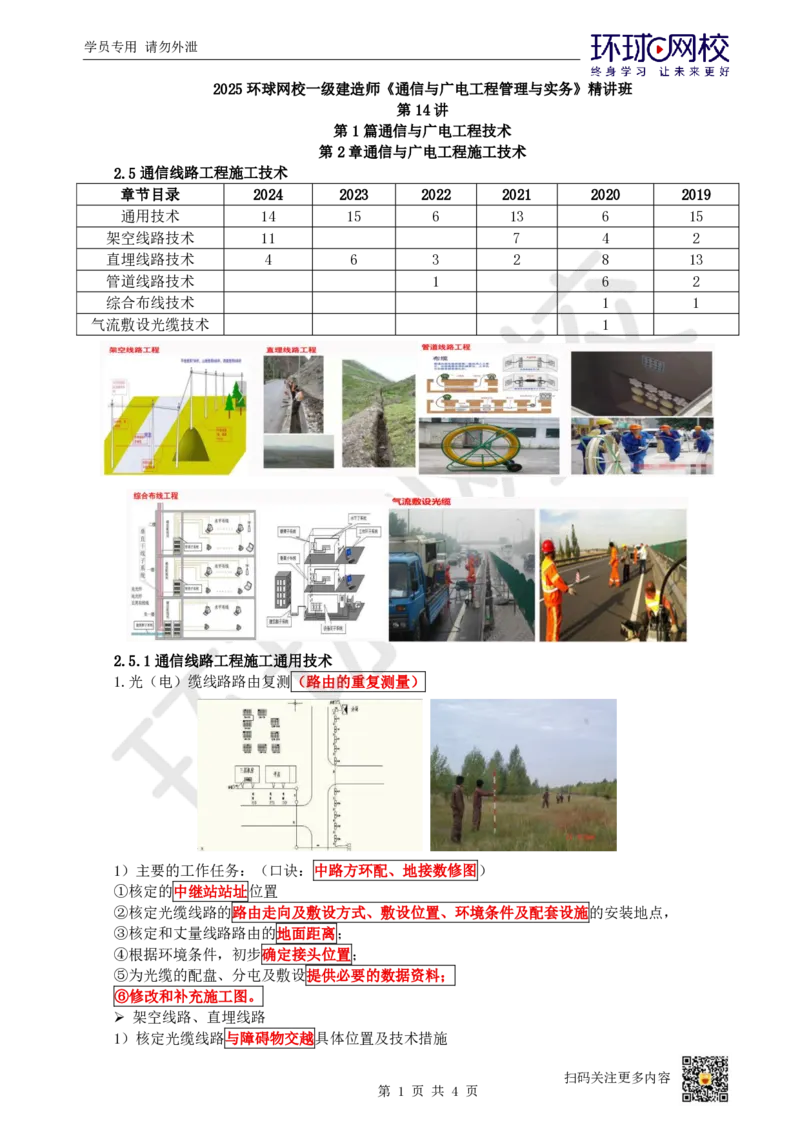

2.5.1通信线路工程施工通用技术
1.光（电）缆线路路由复测（路由的重复测量）
1）主要的工作任务：（口诀：中路方环配、地接数修图）
①核定的中继站站址位置
②核定光缆线路的路由走向及敷设方式、敷设位置、环境条件及配套设施的安装地点，
③核定和丈量线路路由的地面距离；
④根据环境条件，初步确定接头位置；
⑤为光缆的配盘、分屯及敷设提供必要的数据资料；
⑥修改和补充施工图。

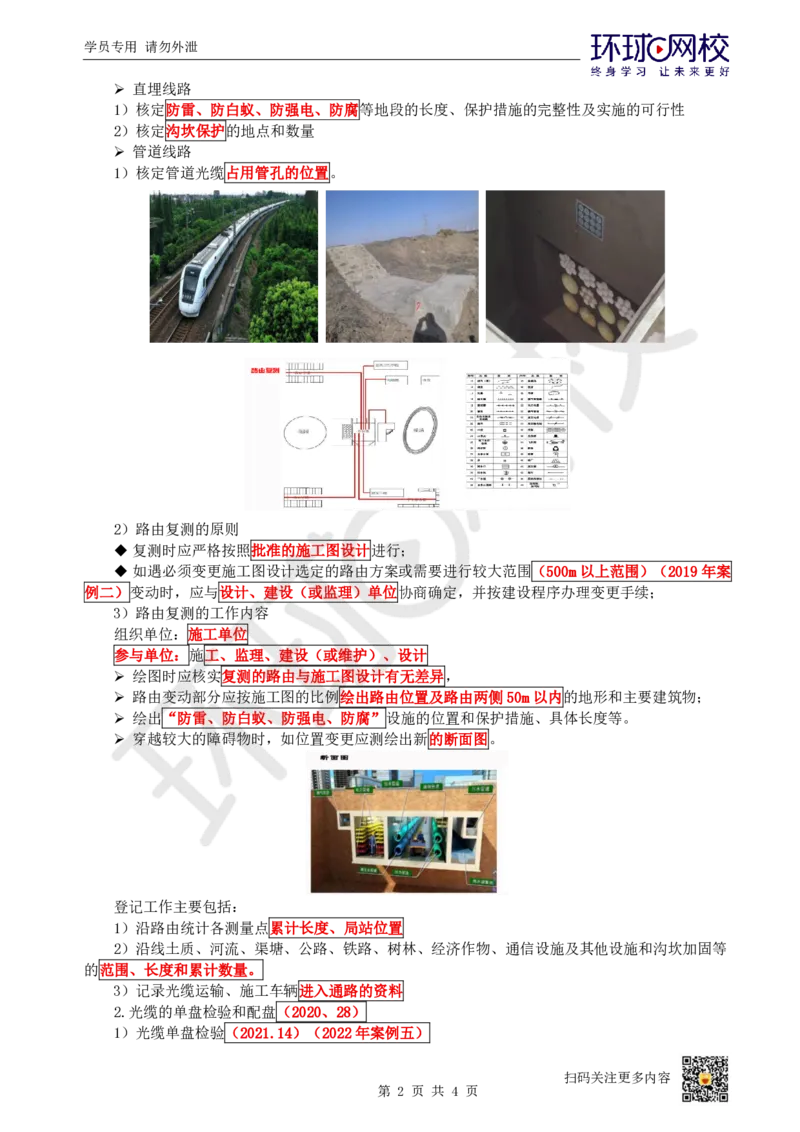

➢ 架空线路、直埋线路
1）核定光缆线路与障碍物交越具体位置及技术措施
扫码关注更多内容
第 1 页 共 4 页学员专用 请勿外泄
➢ 直埋线路
1）核定防雷、防白蚁、防强电、防腐等地段的长度、保护措施的完整性及实施的可行性
2）核定沟坎保护的地点和数量
➢ 管道线路
1）核定管道光缆占用管孔的位置。

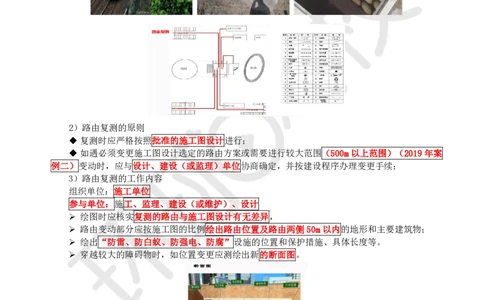

2）路由复测的原则
◆ 复测时应严格按照批准的施工图设计进行；
◆ 如遇必须变更施工图设计选定的路由方案或需要进行较大范围（500m以上范围）（2019年案
例二）变动时，应与设计、建设（或监理）单位协商确定，并按建设程序办理变更手续；
3）路由复测的工作内容
组织单位：施工单位
参与单位：施工、监理、建设（或维护）、设计
➢ 绘图时应核实复测的路由与施工图设计有无差异，
➢ 路由变动部分应按施工图的比例绘出路由位置及路由两侧50m以内的地形和主要建筑物；
➢ 绘出“防雷、防白蚁、防强电、防腐”设施的位置和保护措施、具体长度等。
➢ 穿越较大的障碍物时，如位置变更应测绘出新的断面图。
登记工作主要包括：
1）沿路由统计各测量点累计长度、局站位置
2）沿线土质、河流、渠塘、公路、铁路、树林、经济作物、通信设施及其他设施和沟坎加固等
的范围、长度和累计数量。
3）记录光缆运输、施工车辆进入通路的资料
2.光缆的单盘检验和配盘（2020、28）
1）光缆单盘检验（2021.14）（2022年案例五）
扫码关注更多内容
第 2 页 共 4 页学员专用 请勿外泄

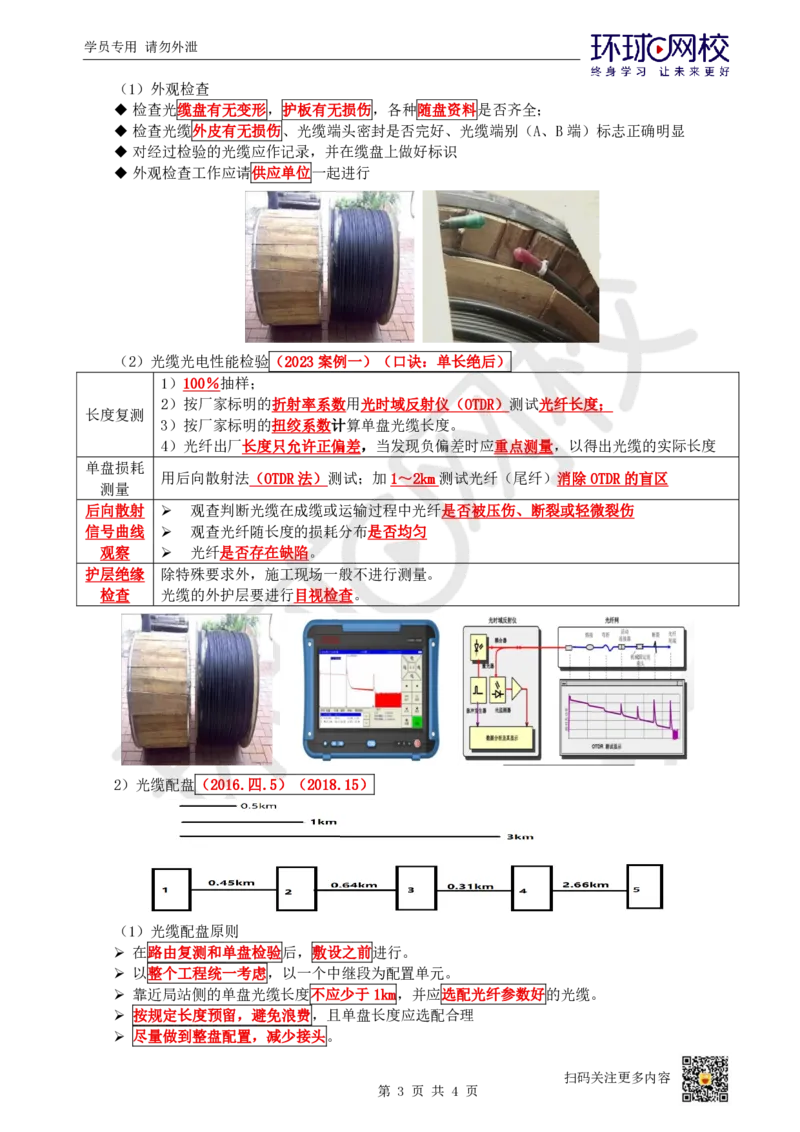

（1）外观检查
◆ 检查光缆盘有无变形，护板有无损伤，各种随盘资料是否齐全；
◆ 检查光缆外皮有无损伤、光缆端头密封是否完好、光缆端别（A、B端）标志正确明显
◆ 对经过检验的光缆应作记录，并在缆盘上做好标识
◆ 外观检查工作应请供应单位一起进行

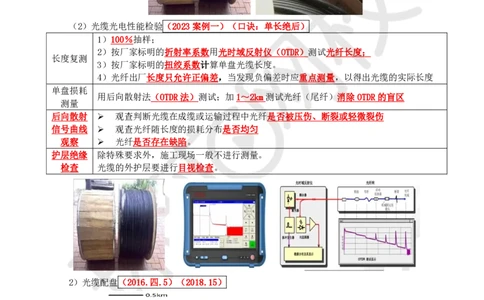

（2）光缆光电性能检验（2023案例一）（口诀：单长绝后）
1）100％抽样；
2）按厂家标明的折射率系数用光时域反射仪（OTDR）测试光纤长度；
长度复测
3）按厂家标明的扭绞系数计算单盘光缆长度。
4）光纤出厂长度只允许正偏差，当发现负偏差时应重点测量，以得出光缆的实际长度
单盘损耗
用后向散射法（OTDR法）测试；加1～2km测试光纤（尾纤）消除OTDR的盲区
测量
后向散射 ➢ 观查判断光缆在成缆或运输过程中光纤是否被压伤、断裂或轻微裂伤
信号曲线 ➢ 观查光纤随长度的损耗分布是否均匀
观察 ➢ 光纤是否存在缺陷。
护层绝缘 除特殊要求外，施工现场一般不进行测量。
检查 光缆的外护层要进行目视检查。
2）光缆配盘（2016.四.5）（2018.15）
（1）光缆配盘原则
➢ 在路由复测和单盘检验后，敷设之前进行。
➢ 以整个工程统一考虑，以一个中继段为配置单元。
➢ 靠近局站侧的单盘光缆长度不应少于1km，并应选配光纤参数好的光缆。
➢ 按规定长度预留，避免浪费，且单盘长度应选配合理
➢ 尽量做到整盘配置，减少接头。
扫码关注更多内容
第 3 页 共 4 页学员专用 请勿外泄

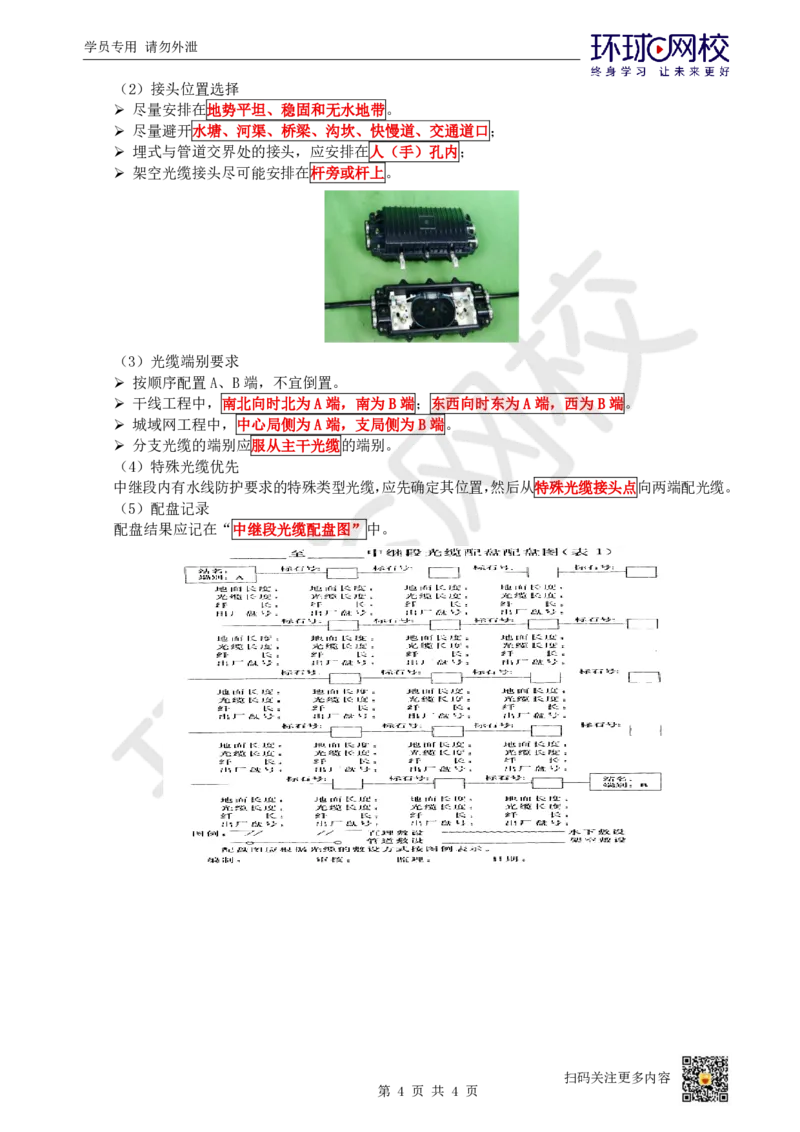

（2）接头位置选择
➢ 尽量安排在地势平坦、稳固和无水地带。
➢ 尽量避开水塘、河渠、桥梁、沟坎、快慢道、交通道口；
➢ 埋式与管道交界处的接头，应安排在人（手）孔内；
➢ 架空光缆接头尽可能安排在杆旁或杆上。

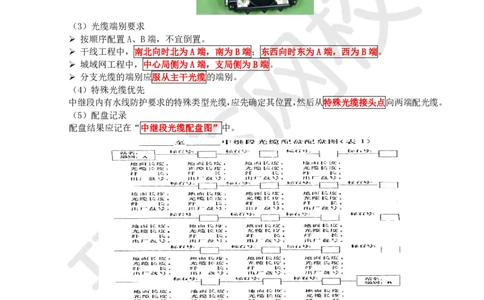

（3）光缆端别要求
➢ 按顺序配置A、B端，不宜倒置。
➢ 干线工程中，南北向时北为A端，南为B端；东西向时东为A端，西为B端。
➢ 城域网工程中，中心局侧为A端，支局侧为B端。
➢ 分支光缆的端别应服从主干光缆的端别。
（4）特殊光缆优先
中继段内有水线防护要求的特殊类型光缆，应先确定其位置，然后从特殊光缆接头点向两端配光缆。
（5）配盘记录
配盘结果应记在“中继段光缆配盘图”中。
