2025 年 4 月 11 日网络图工期延误专题测试
本次测试主要考查如何分析工期延误类型的题目，共三道试题。
（一）
背景资料
某通信工程公司中标一设备安装工程，项目制定了进度计划，网络图如下，时间单位：天。
B
E
3
7 5
C F H I
A
1 2 4 6 7 8
5 6 5 4 4
D G
5
8 4

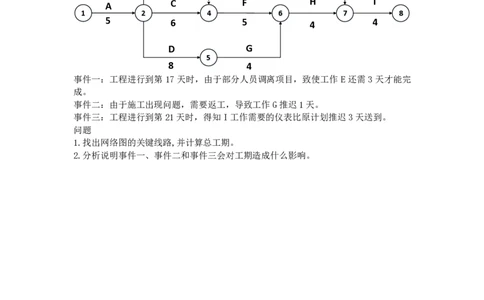

事件一：工程进行到第 17 天时，由于部分人员调离项目，致使工作 E 还需 3 天才能完
成。
事件二：由于施工出现问题，需要返工，导致工作G推迟1天。
事件三：工程进行到第21天时，得知I工作需要的仪表比原计划推迟3天送到。
问题
1.找出网络图的关键线路,并计算总工期。
2.分析说明事件一、事件二和事件三会对工期造成什么影响。
通信考试公众号:川杨学堂
1更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com
（二）
背景资料
某工程施工网络图如下，计划中各项工作均按最早开始时间安排作业。图中箭线下方
数据为持续时间(单位:周)。
在工程施工到第12周末检查进度结果为:工作A全部完成，工作B 完成了5周的
工作量，工作C全部完成;工作F完成了2周的工作量;其余工作均未开始。
B D
4
7 5
A C E G H
1 2 3 5 6 7 8
5 4 9 2 3
F
10

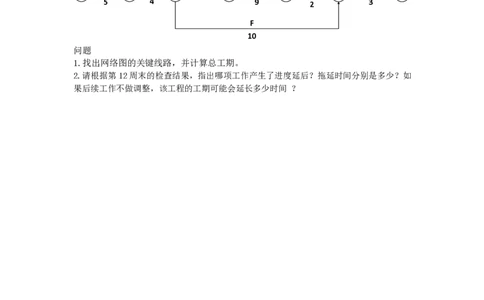

问题
1.找出网络图的关键线路，并计算总工期。
2.请根据第12周末的检查结果，指出哪项工作产生了进度延后？拖延时间分别是多少？如
果后续工作不做调整，该工程的工期可能会延长多少时间 ？
通信考试公众号:川杨学堂
2更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com
（三）
背景资料
某施工企业承接了一项直埋光缆工程，项目部根据公司资源状况，结合工程特
点，按每个施工队同时只能实施一项工作进行了工作分解，所有工作均按最早开始时

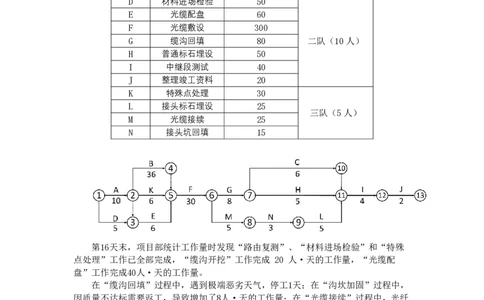

间计算，工作任务分配表和网络图如下：
工作名 工作量
工作内容 工作队
称 （人·天）
A 路由复测 40
B 缆沟开挖 144 一队（4人）
C 沟坎加固 24
D 材料进场检验 50
E 光缆配盘 60
F 光缆敷设 300
G 缆沟回填 80 二队（10人）
H 普通标石埋设 50
I 中继段测试 40
J 整理竣工资料 20
K 特殊点处理 30
L 接头标石埋设 25
三队（5人）
M 光缆接续 25
N 接头坑回填 15
第16天末，项目部统计工作量时发现“路由复测”、“材料进场检验”和“特殊
点处理”工作已全部完成，“缆沟开挖”工作完成 20 人·天的工作量，“光缆配
盘”工作完成40人·天的工作量。
在“缆沟回填”过程中，遇到极端恶劣天气，停工1天；在“沟坎加固”过程中，
因质量不达标需要返工，导致增加了8人·天的工作量；在“光缆接续”过程中，光纤
熔接机故障，停工3天；由于工作量估算不准确，“普通标石埋设” 减少10人·天的
工作量，“接头标石埋设”增加10人·天的工作量。
问题
1.找出网络图的关键线路，并计算总工期
2.计算本工程的实际工期。
