2025 年 8 月 9 日流水施工、双代号时标网络图专项测试
（一）
背景资料
某工程建设中，为安装4 台规格型号和基础条件均不相同的设备，需要修
筑相应基础工程，施工过程包括基坑开挖、基础处理和浇筑混凝土，各施工过
程流水节拍(单位:周)见下表：
施工段
施工过程
设备 A 设备B 设备C 设备D
基坑开挖 2 3 3 2
基础处理 4 4 3 3
浇筑混凝土 2 3 2 2
问题
1． 在答题区域复制下图，并绘制完整的横道图进度计划。
施工进度安排（周）
施工过程
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
A
基坑开挖
基础处理
浇筑混凝土
2.计算本工程的流水施工工期。
答案

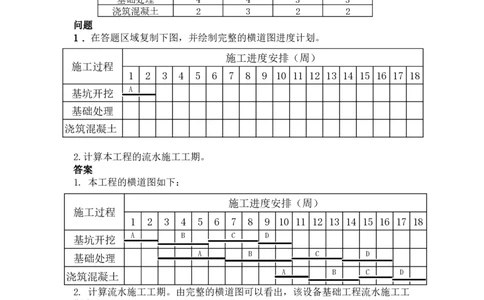

1. 本工程的横道图如下：
施工进度安排（周）
施工过程
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
A B C D
基坑开挖
A B C D
基础处理
A B C D
浇筑混凝土
2. 计算流水施工工期。由完整的横道图可以看出，该设备基础工程流水施工工
期为:
T= ∑K+ ∑t =(2+7)+(2+3+2+2)=18周。
n
【老杨解析】绘制横道图之前需要先计算出流水步距，计算方式如下：
通信考试公众号:川杨学堂
1更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

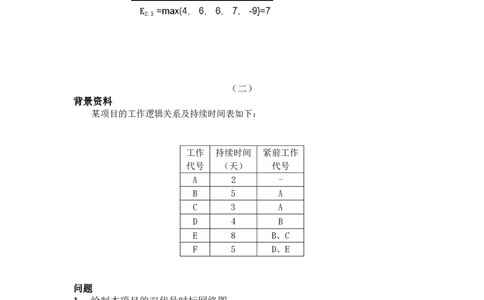

（二）
背景资料
某项目的工作逻辑关系及持续时间表如下：
工作 持续时间 紧前工作
代号 （天） 代号
A 2 -
B 5 A
C 3 A
D 4 B
E 8 B、C
F 5 D、E
问题
1． 绘制本项目的双代号时标网络图。
2． 找出关键线路并计算总工期。
答案
通信考试公众号:川杨学堂
2更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com

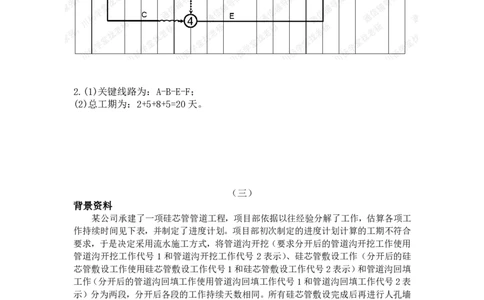

1. 本项目的双代号时标网络图如下：
2.(1)关键线路为：A-B-E-F；
(2)总工期为：2+5+8+5=20天。
（三）
背景资料
某公司承建了一项硅芯管管道工程，项目部依据以往经验分解了工作，估算各项工
作持续时间见下表，并制定了进度计划。项目部初次制定的进度计划计算的工期不符合
要求，于是决定采用流水施工方式，将管道沟开挖（要求分开后的管道沟开挖工作使用
管道沟开挖工作代号 1 和管道沟开挖工作代号 2 表示）、硅芯管敷设工作（分开后的硅
芯管敷设工作使用硅芯管敷设工作代号1和硅芯管敷设工作代号2表示）和管道沟回填
工作（分开后的管道沟回填工作使用管道沟回填工作代号1和管道沟回填工作代号2表
示）分为两段，分开后各段的工作持续天数相同。所有硅芯管敷设完成后再进行人孔墙
砌筑，所有的管道沟回填完成之后再进行沟坎加固、标石埋设。调整后符合工期要求。
各项工作持续时间
通信考试公众号:川杨学堂
3更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com
工作代号 工作名称 持续时间（天）
A 路由复测 5
B 材料进场检验 3
C 整理竣工资料 2
D 管道沟开挖 24
E 硅芯管敷设 18
F 管道沟回填 14
G 沟坎加固、标石埋设 10
H 试通试压 5
I 人孔坑开挖 10
J 人孔基础制作 8
K 人孔墙砌筑 3
L 上覆制装 5
M 口腔、口圈制作安装 4
N 人孔坑回填 6
问题
1． 绘制本项目调整后最终的进度计划双代号网络图。
2． 找出关键线路并计算总工期。
答案

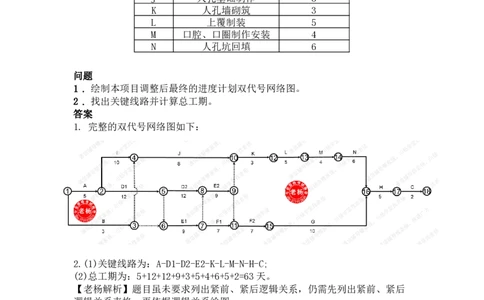

1. 完整的双代号网络图如下：
2.(1)关键线路为：A-D1-D2-E2-K-L-M-N-H-C;
(2)总工期为：5+12+12+9+3+5+4+6+5+2=63天。
【老杨解析】题目虽未要求列出紧前、紧后逻辑关系，仍需先列出紧前、紧后
逻辑关系表格，再依据逻辑关系绘图。
通信考试公众号:川杨学堂
4更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com
工作代号 工作名称 持续时间（天） 紧前工作 紧后工作
A 路由复测 5 - D1、I
B 材料进场检验 3 - E1、J
C 整理竣工资料 2 H -
D1 管道沟开挖1 12 A D2、E1
D2 管道沟开挖2 12 D1 E2
E1 硅芯管敷设1 9 B、D1 E2、F1
E2 硅芯管敷设2 9 D2、E1 F2、K
F1 管道沟回填1 7 E1 F2
F2 管道沟回填2 7 E2、F1 G
G 沟坎加固、标石埋设 10 F2 H
H 试通试压 5 G、N C
I 人孔坑开挖 10 A J
J 人孔基础制作 8 B、I K
K 人孔墙砌筑 3 E2、J L
L 上覆制装 5 K M
M 口腔、口圈制作安装 4 L N
N 人孔坑回填 6 M H
