2025环球网校一级建造师《建设工程项目管理》考点精讲-第31讲
【课前学习建议】本讲重点关注工程网络计划编制的程序和方法，特别是网络图绘制阶段的内容。
要熟悉双代号网络图的绘图规则，注意避免常见错误如节点编号重复、存在逆向箭线或多余虚工作等。
此外，判断是否“存在多余的虚工作”属于难点，需特别注意。学习时应结合例题加强应用能力。
4.3 工程网络计划技术——约6分
【考点概括】
工
程
网
络
计
划
技
术

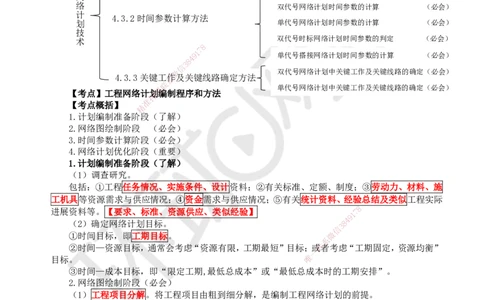

【考点】工程网络计划编制程序和方法
【考点概括】
1.计划编制准备阶段（了解）
2.网络图绘制阶段 （必会）
3.时间参数计算阶段（必会）
4.网络计划优化阶段（重要）
1.计划编制准备阶段（了解）
（1）调查研究。
包括：①工程任务情况、实施条件、设计资料；②有关标准、定额、制度；③劳动力、材料、施
工机具等资源需求与供应情况；④资金需求与供应情况；⑤有关统计资料、经验总结及类似工程实际
进展资料等。【要求、标准、资源供应、类似经验】
（2）确定网络计划目标。
①时间目标，即工期目标。
②时间—资源目标，通常会考虑“资源有限，工期最短”目标；或者考虑“工期固定，资源均衡”
目标。
③时间—成本目标，即“限定工期,最低总成本”或“最低总成本时的工期安排”。
2.网络图绘制阶段（必会）
（1）工程项目分解。将工程项目由粗到细分解，是编制工程网络计划的前提。
（2）确定逻辑关系。依据施工方案、有关资源供应情况和施工经验等，既要考虑施工程序或工
艺技术过程，又要考虑组织安排及资源调配需要，以此来分析确定各项工作之间的逻辑关系。
（3）绘制网络图。根据已确定的逻辑关系，按绘图规则绘制网络图。
3.时间参数计算阶段（后面细讲）
（1）计算时间参数。
（2）确定关键工作和关键线路。
4.网络计划优化阶段（后面细讲）
（1）优化网络计划。包括工期优化、费用优化和资源优化三种。
（2）编制正式网络计划。
【考点练习】
【例题·单选】根据工程网络施工进度计划的编制程序，下列网络计划的编制工作中属于网络图
扫码关注更多
第 1 页 共 5 页
内容
二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
计划编制准备阶段 （了解）
网络图绘制阶段 （必会）
4.3.1工程网络计划编制程序和方法
时间参数计算阶段 （必会）
网络计划优化阶段 （重要）
网络计划中的时间参数 （必会）
双代号网络计划时间参数的计算 （必会）
4.3.2时间参数计算方法
单代号网络计划时间参数的计算 （必会）
双代号时标网络计划时间参数的判定 （必会）
8
7
1
9 单代号搭接网络计划时间参数的计算 （必会）
4
8
3
信
微 双代号网络计划中关键工作及关键线路的确定（必会）
4.3.3关键工系作及关键线路确定方法
联
题 单代号网络计划中关键工作及关键线路的确定（必会）
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
绘制阶段的是（ ）。【2024二建】
A.确定计划目标
B.确定关键线路
C.优化网络计划
D.工程项目分解
【答案】D
【解析】A属于准备工作；B属于时间参数的计算阶段；C属于网络计划优化阶段。
2.网络图绘制阶段（必会）
（1）双代号网络图的绘图规则：
1）网络图必须按已定逻辑关系绘制。（工艺关系、组织关系）
8
7

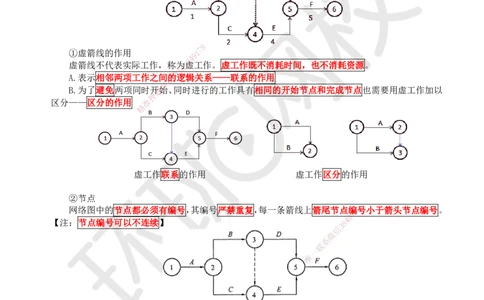

①虚箭线的作用 1
9
4
8
虚箭线不代表实际工作，称为3虚工作。虚工作既不消耗时间，也不消耗资源。
信
微
A.表示相邻两项工作之间系的逻辑关系——联系的作用
联
B.为了避免两项同时开题始、同时进行的工作具有相同的开始节点和完成节点也需要用虚工作加以
押
区分——区分的作用 准
精
虚工作联系的作 用 虚工作区分的作用
②节点
网络图中的节点都必须有编号，其编号严禁 重 复，每一条箭线上箭尾节点编
1
7 8号小于箭头节点编号。
9
【注：节点编号可以不连续】 8 4
信
3
微
系
联
一
唯
2）网络图中严禁出现循环回路
①存在循环回路时，节点编号必然会发生从大到小的错误，同时也必然会出现从右向左的逆向箭
线。
②箭线（包括虚箭线）应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向
左方的斜向箭线（即逆向箭线）。
扫码关注更多
第 2 页 共 5 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
循环回路：造成逻辑关系混乱，工作无法按顺序进行
3）网络图中严禁出现双向箭头和无箭头的连线。
4）网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。
5）严禁在箭线上引入或引出箭线。
8

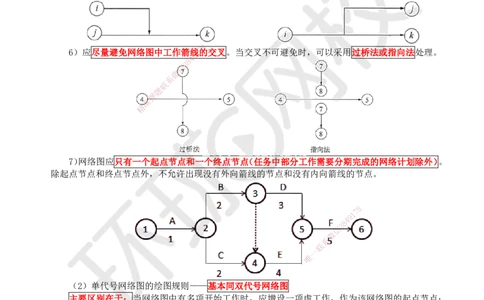

6）应尽量避免网络图中工作箭线1 7的交叉。当交叉不可避免时，可以采用过桥法或指向法处理。
9
4
8
3
信
微
系
联
题
押
准
精
7）网络图应只有一个起点节点和一个终点节点（任务中部分工作需要分期完成的网络计划除外）。
除起点节点和终点节点外，不允许出现 没有外向箭线的节点和没有内向箭线的节点。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（2）单代号网络图的绘图规则——基本同双代号网络图
主要区别在于：当网络图中有多项开始工作时，应增设一项虚工作，作为该网络图的起点节点；
当网络图中有多项结束工作时，应增设一项虚工作，作为该网络图的终点节点。
扫码关注更多
第 3 页 共 5 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
【考点练习】
【例题1·单选】如下所示网络图中，存在绘图错误的是（ ）。
A.节点编号错误
B.工作编号重复
C.存在多余节点
D.有多个终点节点
【答案】B
【解析】A2和B1共用同一对节点编号，故工作编号重复。

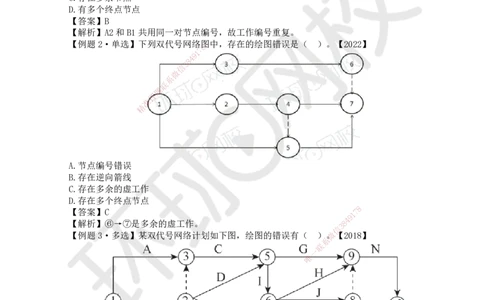

【例题2·单选】下列双代号网络图 中，存在的绘图错误是（ ）。【2022】
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
A.节点编号错误
B.存在逆向箭线
C.存在多余的虚工作
D.存在多个终点节点
8
【答案】C
1
7
9
【解析】⑥→⑦是多余的虚工作。 8
4
信
3
【例题3·多选】某双代号网络计划如下图，绘图 的错误有（ ）微。【2018】
系
联
一
唯
A.有多个起点节点
B.有多个终点节点
C.存在循环回路
D.有多余虚工作
E.节点编号有误
【答案】AE
【解析】A 错误，①、②均为起点节点，起点节点和终点节点只能有一个；E 错误，节点编号可
扫码关注更多
第 4 页 共 5 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
不连续，但不允许重复，⑨节点有两个。
【例题4·单选】关于单代号网络计划绘图规则的说法，正确的是（ ）。
A.可以有多个起点节点，但只能有一个终点节点
B.不允许出现循环回路
C.所有箭线不允许交叉
D.可以绘制没有箭尾节点的箭线
【答案】B
【解析】A 错误，网络图应只有一个起点节点和一个终点节点。C 错误，应尽量避免网络图中工
作箭线的交叉。当交叉不可避免时，可以采用过桥法或指向法处理。D 错误，网络图中严禁出现没有
箭尾节点的箭线和没有箭头节点的箭线。
