4.3 工程网络计划技术
一、工程网络计划编制程序和方法
二、时间参数计算方法
三、关键工作及关键线路确定方法
网络图长啥样？啥是网络图？有哪些特点？
双代号网络图是以箭线及其两端节点的编号表示工作的网络图。

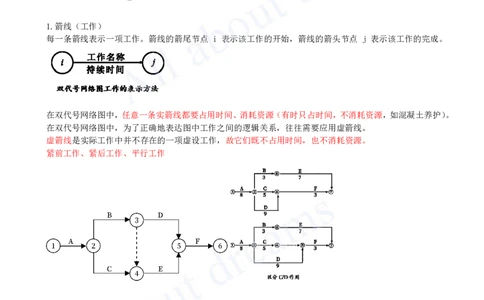

1.箭线（工作）
每一条箭线表示一项工作。箭线的箭尾节点 i 表示该工作的开始，箭线的箭头节点 j 表示该工作的完成。
在双代号网络图中，任意一条实箭线都要占用时间、消耗资源（有时只占时间，不消耗资源，如混凝土养护）。
在双代号网络图中，为了正确地表达图中工作之间的逻辑关系，往往需要应用虚箭线。
虚箭线是实际工作中并不存在的一项虚设工作，故它们既不占用时间，也不消耗资源。
紧前工作、紧后工作、平行工作
2.节点
起点节点
中间节点
终点节点
外向箭线 内向箭线[注：天一文化专有版权，未经许可不可转发或复印传播]
3.线路
非关键线路
①-②-③-⑤-⑥ ①-②-④-⑤-⑥
关键线路
①-②-③-④-⑤-⑥

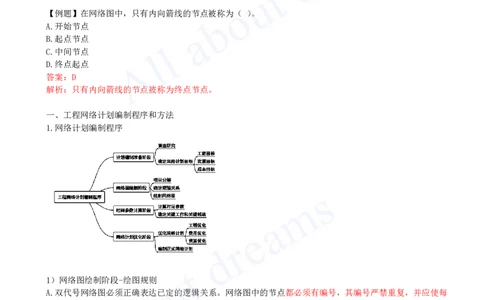

【例题】在网络图中，只有内向箭线的节点被称为（ ）。
A.开始节点
B.起点节点
C.中间节点
D.终点起点
答案：D
解析：只有内向箭线的节点被称为终点节点。
一、工程网络计划编制程序和方法
1.网络计划编制程序

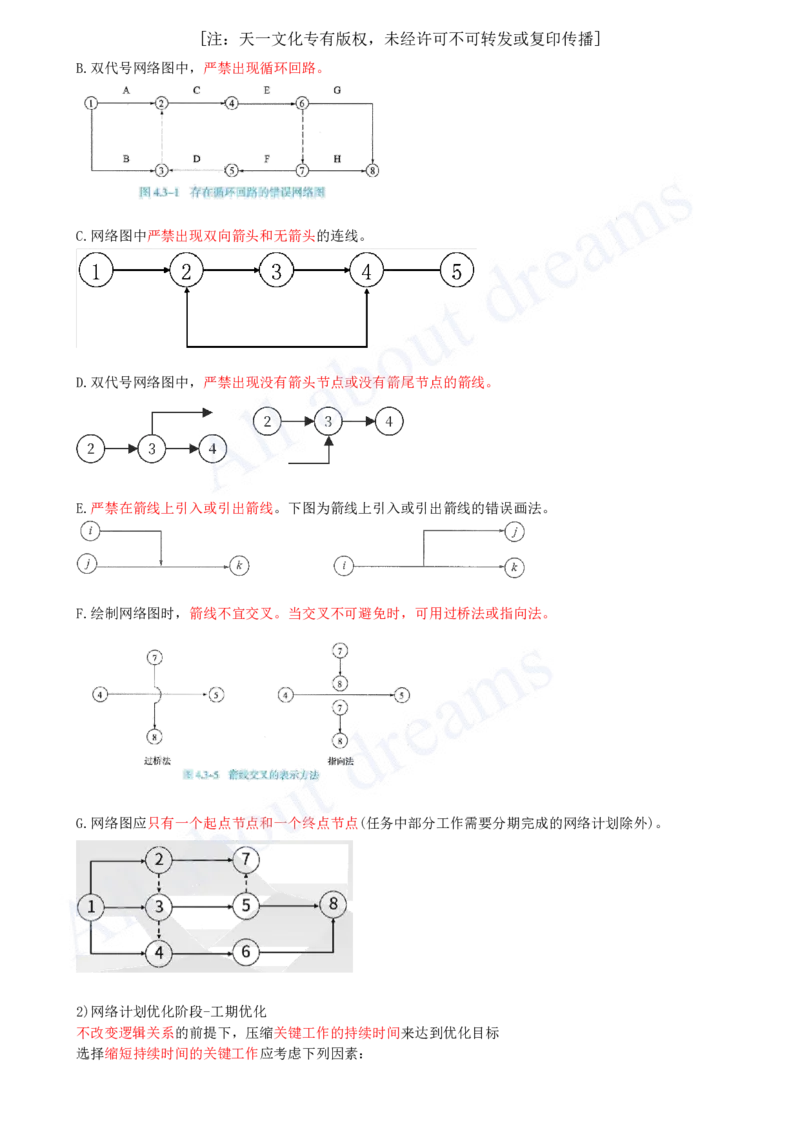

1）网络图绘制阶段-绘图规则
A.双代号网络图必须正确表达已定的逻辑关系。网络图中的节点都必须有编号，其编号严禁重复，并应使每
一条箭线上箭尾节点编号小于箭头节点编号。[注：天一文化专有版权，未经许可不可转发或复印传播]
B.双代号网络图中，严禁出现循环回路。
C.网络图中严禁出现双向箭头和无箭头的连线。

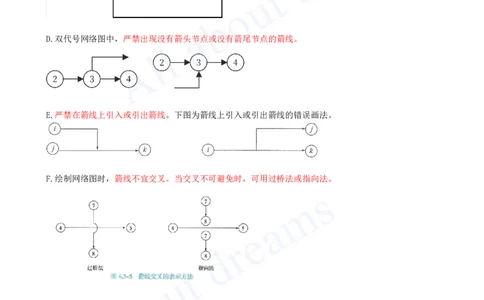

D.双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。
E.严禁在箭线上引入或引出箭线。下图为箭线上引入或引出箭线的错误画法。
F.绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法。
G.网络图应只有一个起点节点和一个终点节点(任务中部分工作需要分期完成的网络计划除外)。
2)网络计划优化阶段-工期优化
不改变逻辑关系的前提下，压缩关键工作的持续时间来达到优化目标
选择缩短持续时间的关键工作应考虑下列因素：[注：天一文化专有版权，未经许可不可转发或复印传播]
①缩短持续时间对质量和安全影响不大的工作；
②有充足备用资源的工作；
③缩短持续时间所需增加费用最少的工作。
【例题】应用工程网络计划技术编制工程进度计划，可分为以下四个阶段：①时间参数计算阶段；②计划编
制准备阶段；③网络图绘制阶段；④网络计划优化阶段。正确的编制程序是( )。
A.②-①-③-④
B.②-③-①-④
C.①-②-③-④
D.①-③-④-②
答案：B
解析：计划编制准备阶段-网络图绘制阶段-时间参数计算阶段-网络计划优化阶段

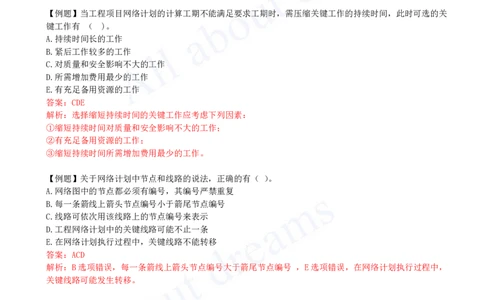

【例题】当工程项目网络计划的计算工期不能满足要求工期时，需压缩关键工作的持续时间，此时可选的关
键工作有 （ )。
A.持续时间长的工作
B.紧后工作较多的工作
C.对质量和安全影响不大的工作
D.所需增加费用最少的工作
E.有充足备用资源的工作
答案：CDE
解析：选择缩短持续时间的关键工作应考虑下列因素：
①缩短持续时间对质量和安全影响不大的工作；
②有充足备用资源的工作；
③缩短持续时间所需增加费用最少的工作。
【例题】关于网络计划中节点和线路的说法，正确的有（ ）。
A.网络图中的节点都必须有编号，其编号严禁重复
B.每一条箭线上箭头节点编号小于箭尾节点编号
C.线路可依次用该线路上的节点编号来表示
D.工程网络计划中的关键线路可能不止一条
E.在网络计划执行过程中，关键线路不能转移
答案：ACD
解析：B选项错误，每一条箭线上箭头节点编号大于箭尾节点编号 ，E选项错误，在网络计划执行过程中，
关键线路可能发生转移。
【例题】某工作间逻辑关系如下图，则正确的是（ ）。
A.A、B 均完成后同时进行 C、D
B.A、B 均完成后进行 D
C.A、B、C 均完成后同时进行 D、E
D.B、C 完成后进行 E[注：天一文化专有版权，未经许可不可转发或复印传播]
答案：B
解析：C和A.B是平行工作，A、B 均完成后进行 D,A、B、C 均完成后同时进行 E.
【例题】下图所示双代号网络图中，存在绘图错误的有（ ）。
A.循环回路
B.多个起点节点
C.多个终点节点
D.一对节点编号代表多项工作
E.节点编号顺序错误
答案：CDE
解析：⑧⑨两个终点节点，①-③有两个工作，④-③错误。
