4.3 工程网络计划技术
4）单代号搭接网络计划
1.完成到开始时距FTS
紧前工作的完成时间到本工作的开始时间的距离
例如在修堤坝时，需要等土堤自然沉降后才能修护坡，筑土堤与修护坡之间的等待时间就是FTS时距。

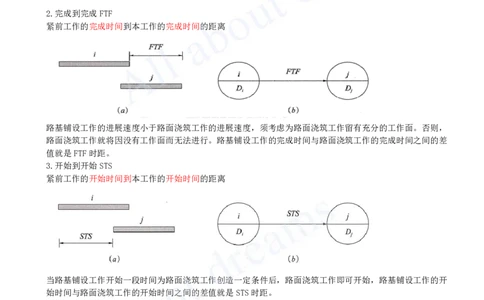

2.完成到完成FTF
紧前工作的完成时间到本工作的完成时间的距离
路基铺设工作的进展速度小于路面浇筑工作的进展速度，须考虑为路面浇筑工作留有充分的工作面。否则，
路面浇筑工作就将因没有工作面而无法进行。路基铺设工作的完成时间与路面浇筑工作的完成时间之间的差
值就是FTF时距。
3.开始到开始STS
紧前工作的开始时间到本工作的开始时间的距离
当路基铺设工作开始一段时间为路面浇筑工作创造一定条件后，路面浇筑工作即可开始，路基铺设工作的开
始时间与路面浇筑工作的开始时间之间的差值就是STS时距。
4.开始到完成STF
紧前工作的开始时间到本工作的完成时间的距离
【例题】修一条堤坝的护坡时，一定要等土堤自然沉降完成后开始。用单代号搭接网络计划表达堤坝填筑和
堤坝护坡的逻辑关系时，应采用的搭接关系是（ ）。[注：天一文化专有版权，未经许可不可转发或复印传播]
A.完成到完成（FTF）
B.开始到开始（STS）
C.开始到完成（STF）
D.完成到开始（FTS）
答案：D
解析：修堤坝时，需要等土堤自然沉降后才能修护坡，筑土堤与修护坡之间的等待时间就是FTS时距。

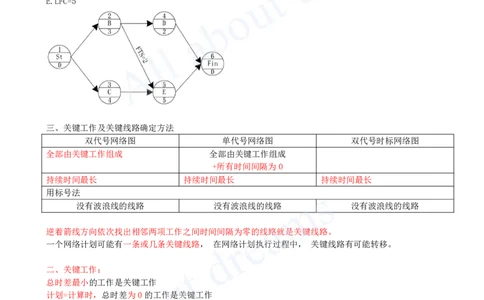

【典型考题】某单代号搭接网络计划如下图(时间单位：天)，其时间参数正确的有 （ ） 。
A.TFC=1
B.FFB=2
C.LSD=8
D.LSE=5
E.LFC=5
三、关键工作及关键线路确定方法
双代号网络图 单代号网络图 双代号时标网络图
全部由关键工作组成 全部由关键工作组成
+所有时间间隔为0
持续时间最长 持续时间最长 持续时间最长
用标号法
没有波浪线的线路 没有波浪线的线路 没有波浪线的线路
逆着箭线方向依次找出相邻两项工作之间时间间隔为零的线路就是关键线路。
一个网络计划可能有一条或几条关键线路， 在网络计划执行过程中， 关键线路有可能转移。
二、关键工作：
总时差最小的工作是关键工作
计划=计算时，总时差为0的工作是关键工作
三、关键节点
关键工作的节点是关键节点
网络图八句真言
关键线路上的工作都是关键工作
全部由关键工作组成的线路不一定是关键线路
关键线路上的节点都是关键节点
全部由关键节点组成的线路不一定是关键线路
关键工作的节点是关键节点
由关键节点组成的工作不一定是关键工作
持续时间最长的线路是关键线路
持续时间最长的工作不一定是关键工作
三、错误选项[注：天一文化专有版权，未经许可不可转发或复印传播]
1.关键工作
①总时差为 0 的工作是关键工作。
②持续时间最长的工作是关键工作。
③双代号中均为关键节点的一定是关键工作。
④时标网络中没有波形线的工作是关键工作
2.关键线路
①关键节点组成的线路是关键线路。
②由关键工作组成的线路是关键线路。
③关键线路不可经过虚箭线。

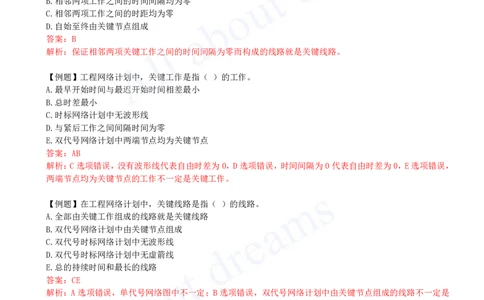

【例题】单代号搭接网络计划中，关键线路是指（ ）的线路。
A.自始至终由关键工作组成
B.相邻两项工作之间的时间间隔均为零
C.相邻两项工作之间的时距均为零
D.自始至终由关键节点组成
答案：B
解析：保证相邻两项关键工作之间的时间间隔为零而构成的线路就是关键线路。
【例题】工程网络计划中，关键工作是指（ ）的工作。
A.最早开始时间与最迟开始时间相差最小
B.总时差最小
C.时标网络计划中无波形线
D.与紧后工作之间间隔时间为零
E.双代号网络计划中两端节点均为关键节点
答案：AB
解析：C选项错误，没有波形线代表自由时差为0，D选项错误，时间间隔为0代表自由时差为0，E选项错误，
两端节点均为关键节点的工作不一定是关键工作。
【例题】在工程网络计划中，关键线路是指（ ）的线路。
A.全部由关键工作组成的线路就是关键线路
B.双代号网络计划中由关键节点组成
C.双代号时标网络计划中无波形线
D.双代号时标网络计划中无虚箭线
E.总的持续时间和最长的线路
答案：CE
解析：A选项错误，单代号网络图中不一定；B选项错误，双代号网络计划中由关键节点组成的线路不一定是
关键线路；D选项错误，有没有虚线和是不是关键线路无关。
【例题】关于关键线路和关键工作的说法，说法错误的是（ ）。
A.关键线路上相邻工作的时间间隔为零
B.关键线路上各工作持续时间之和最长
C.关键线路可能有多条
D.关键工作的总时差一定为零
答案：D
解析：总时差最小的工作是关键工作。
