4.3 工程网络计划技术
2）双代号时标网络图
1.最早开始时间与最早完成时间从图中找（从早）
2.自由时差=波形线的长度（有例外）
3.总时差=本工作和后续线路上所有波形线之和的最小值
4.最迟开始=最早开始+总时差；最迟完成=最早完成+总时差
5.双时标网络计划的关键线路确定：从右往左没有波形线的线路
6.虚箭线上的波浪线都是时间间隔。时间间隔就是两个时间点之间的部分。
【例题】双代号时标网络计划中，某工作箭线中的波形线水平投影长度表示的是（ ）。
A.该工作与其紧后工作之间的时间间隔
B.该工作的自由时差
C.该工作的总时差
D.该工作与其紧后工作之间的时距
答案：A
解析：双代号时标网络计划,以波形线表示工作与其紧后工作之间的时间间隔（以终点节点为完成节点的工作
除外，当计划工期等于计算工期时，这些工作箭线中波形线的水平投影长度表示其自由时差）。

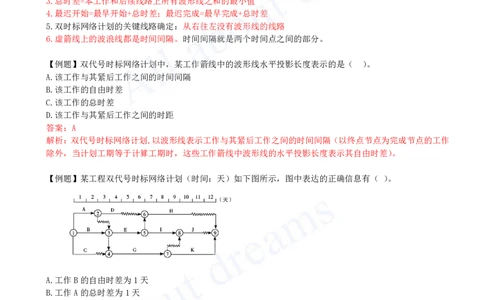

【例题】某工程双代号时标网络计划（时间：天）如下图所示，图中表达的正确信息有（ ）。
A.工作B的自由时差为1天
B.工作A的总时差为1天
C.工作C的总时差与自由时差相等
D.工作D的总时差为4天
E.工作E的总时差为零
答案：BCD
解析：A选项错误，B的自由时差为0，E选项错误，E的总时差为1
【例题】某双代号时标网络计划如下图（时间单位：天），工作总时差正确的有（ ）。
A.TFA₁ =0
B.TFA₂ =1
C.TFA₃ =2
D.TFC₁ =2
E.TFB₃ =1[注：天一文化专有版权，未经许可不可转发或复印传播]
答案：ABCE
解析：C1的总时差为1。

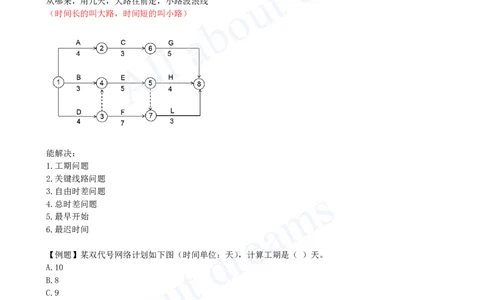

双代号做题方法：标号法
从哪来，用几天，大路往前走，小路波浪线
（时间长的叫大路，时间短的叫小路）
能解决：
1.工期问题
2.关键线路问题
3.自由时差问题
4.总时差问题
5.最早开始
6.最迟时间
【例题】某双代号网络计划如下图（时间单位：天），计算工期是（ ）天。
A.10
B.8
C.9
D.11
答案：A
解析：关键线路①-②-③-④-⑤-⑥=3+5+2=10[注：天一文化专有版权，未经许可不可转发或复印传播]
3）单代号网络图
（1）基本概念
①箭线：既不占用时间，也不消耗资源，仅代表逻辑关系。
②节点：表示工作，从上到下依次是工作代号、工作名称、持续时间。节点宜用圆圈或矩形表示。
1.有没有虚箭线？
2.有没有虚工作？

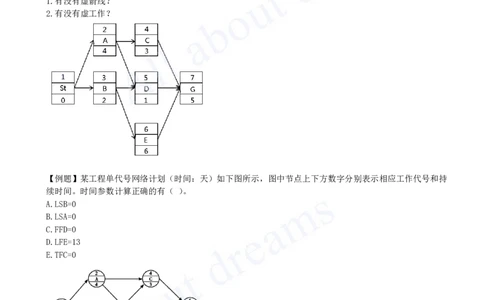

【例题】某工程单代号网络计划（时间：天）如下图所示，图中节点上下方数字分别表示相应工作代号和持
续时间。时间参数计算正确的有（ ）。
A.LSB=0
B.LSA=0
C.FFD=0
D.LFE=13
E.TFC=0
答案：ACD
解析：A工作的最迟开始为2，C工作的总时差为4.
