4.3.1 工程网络计划类型和编制程序
1.工程网络计划类型

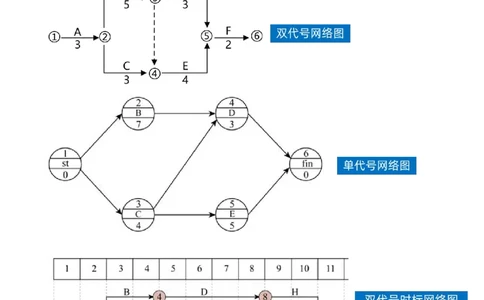

4.3.1 工程网络计划类型和编制程序 双代号网络计划
（一）基本概念
双代号网络图是以箭线及其两端节点的编号表示工作的网络图。

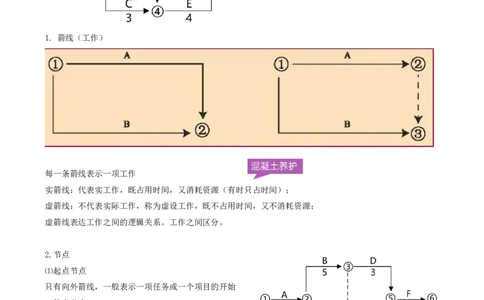

1. 箭线（工作）
每一条箭线表示一项工作
实箭线：代表实工作，既占用时间，又消耗资源（有时只占时间）；
虚箭线：不代表实际工作，称为虚设工作，既不占用时间，又不消耗资源；
虚箭线表达工作之间的逻辑关系。工作之间区分。
2.节点
⑴起点节点
只有向外箭线，一般表示一项任务或一个项目的开始
⑵终点节点
只有内向箭线，一般表示一项任务或一个项目的完成
⑶中间节点
既有内向箭线，又有外向箭线
一项工作只有唯一的一条箭线和相应的一对节点，且要求箭尾节点的编号小于其箭头节点的编号，即 i＜j。
节点的编号顺序应从小到大，可不连续，但不允许重复。3.线路
从起始节点开始，沿箭头方向顺序到终点节点的通路叫线路。
各条线路中，有一条或几条线路的总时间最长，称为关键路线。

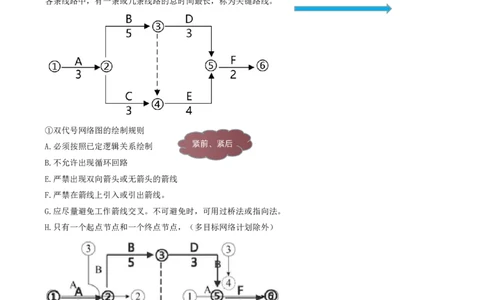

①双代号网络图的绘制规则
A.必须按照已定逻辑关系绘制
B.不允许出现循环回路
E.严禁出现双向箭头或无箭头的箭线
F.严禁在箭线上引入或引出箭线。
G.应尽量避免工作箭线交叉。不可避免时，可用过桥法或指向法。
H.只有一个起点节点和一个终点节点，（多目标网络计划除外）【2018年真题】某双代号网络计划如下图，绘图的错误有（ ）。
A.多个终点节点 B.存在循环回路
C.多个起点节点 D.节点编号有误
E.有多余虚工作
答案：CDE

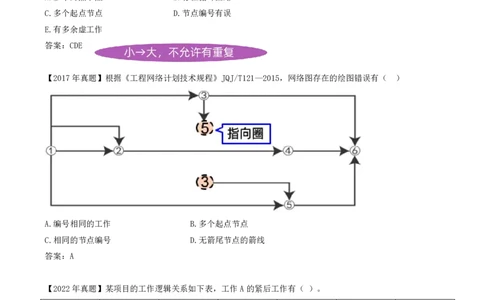

【2017年真题】根据《工程网络计划技术规程》JQJ/T121—2015，网络图存在的绘图错误有（ ）
A.编号相同的工作 B.多个起点节点
C.相同的节点编号 D.无箭尾节点的箭线
答案：A
【2022年真题】某项目的工作逻辑关系如下表，工作A的紧后工作有（ ）。
工作 A B C D E G
紧前工作 — A A B B C B C D A D E
A.工作B B.工作C
C.工作D D.工作E
E.工作G
答案：ABE【练习题】某双代号网络图如下图，关于各项工作逻辑关系的说法，正确的是（ ）。
A.工作D的紧后工作有工作E和工作G
B.工作B的紧后工作有工作C和工作D
C.工作G的紧前工作有工作C和工作D
D.工作C的紧前工作有工作A和工作B
答案：C
