2025 年 5 月 10 日双代号网络图索赔和赶工专项测试
本次测试主要考查如何分析索赔和赶工类型的题目，共三道试题。
（一）
背景资料
！

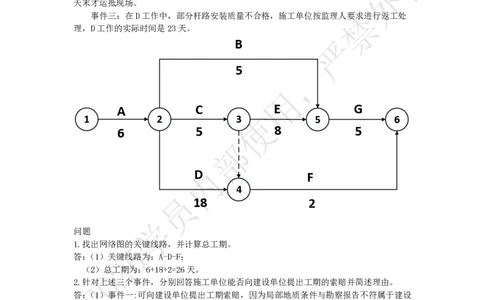

某通信架空光缆工程承包商在工程开工前向监理工程师提交了如图所示的施工网络进
度计划，并说明计划中各项工作均按最早开始时间安排作业。合同约定包工包料。
传
事件一：在A工作过程中发现局部地质条件与建设单位提供的勘察报告不符，需进行
处理，A工作的实际工作时间为9天。
外
事件二：由于建设单位未能及时提供设计图纸，导致B工作需要的材料在开工后第12
天末才运抵现场。
事件三：在D工作中，部分杆路安装质量不合格，施工单位按监理禁人要求进行返工处
理，D工作的实际时间是23天。
严
B
，
5
用
A C E G
1 2 使3 5 6
6 5 8 5
部
内
D
F
4
员
18 2
学
问题
1.找出网络5图的关键线路，并计算总工期。
答：（1）关键线路为：A-D-F；
2
（2）总工期为：6+18+2=26天。
0
2.针对上述三个事件，分别回答施工单位能否向建设单位提出工期的索赔并简述理由。
2
答：（1）事件一:可向建设单位提出工期索赔，因为局部地质条件与勘察报告不符属于建设
杨
单位责任，又因为A工作在关键线路上，实际工作9天，延迟9-6=3天，故可索赔工期。
（2）事件二:不能索赔工期，因为B工作不在关键线路上，且延迟天数未超过其总时差，虽
老
然建设单位未能及时提供设计图纸，属于建设单位的责任，但仍不能索赔。
（3）事件三:不能索赔工期，因为施工质量问题属于施工单位的责任，虽然工作D在关键线
路上，延迟23-18=5天，但仍不可索赔。
3. 列出总共可以索赔的工期和实际的总工期。
答：（1）总共可索赔的工期为：3天。即A工作延迟的3天。
（2）总工期为：9+23+2=34天。
【老杨解析】非施工单位原因造成工作延误且延期天数超过本工作的总时差才可以索赔。
通信考试公众号:川杨学堂
1更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com
（二）
背景资料

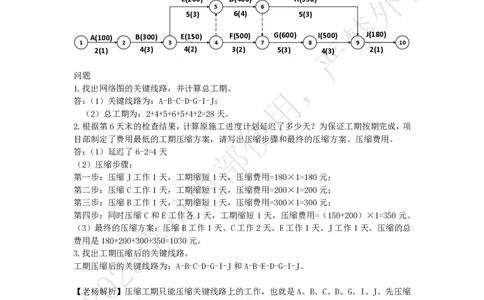

某工程施工网络图如下，计划中各项工作均按最早开始时间安排作业。图中箭线上方
括号外的字母代表工作代号，括号里的数字为压缩一天工期所增加的费用（单位：元）；箭
线下方的括号外的数字代表持续时间（单位：天），括号里的数字代表该工作压缩后最短的！
持续时间。
在施工过程中，第6天末项目经理进行进度检查时，发现A工作刚刚完成，其余传工作
尚未开始。
外
C(200) D(400) H(350)
5 6
5(3) 6(4) 5(3) 禁
A(100) B(300) E(150) F(500) G(600) 严 I(500) J(180)
1 2 3 4 7 8 9 10
2(1) 4(3) 4(2) 3(2) 5(3) 4(3) 2(1)
，
问题
1.找出网络图的关键线路，并计算总工期。
用
答：（1）关键线路为：A-B-C-D-G-I-J；
（2）总工期为：2+4+5+6+5+4+2=28天。
使
2.根据第6天末的检查结果，计算原施工进度计划延迟了多少天？为保证工期按期完成，项
目部制定了费用最低的工期压缩方案，请写出压缩步骤和最终的压缩方案、压缩费用。
部
答：（1）延迟了6-2=4天
（2）压缩步骤：
内
第一步：压缩J工作1天，工期缩短1天，压缩费用=180×1=180元；
第二步：压缩C工作1天，工期缩短1天，压缩费用=200×1=200元；
员
第三步：压缩B工作1天，工期缩短1天，压缩费用=300×1=300元；
第四步：同时压缩C和E工作各1天，工期缩短1天，压缩费用=（150+200）×1=350元。
学
（3）最终的压缩方案：压缩B工作1天、C工作2天、E工作1天、J工作1天。压缩的总
费用是180+200+300+350=1030元。
5
3.找出工期压缩后的关键线路。
2
工期压缩后的关键线路为：A-B-C-D-G-I-J和A-B-E-D-G-I-J。
0
2
【老杨解析】压缩工期只能压缩关键线路上的工作，也就是A、B、C、D、G、I、J。先压缩
杨
费用低的，再压缩费用高的。需要注意压缩过程中关键线路的变化。
老
通信考试公众号:川杨学堂
2更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com
（三）
背景资料
某施工企业承接了一项传输网工程，包括线路和设备两部分，合同约定包工包料。项

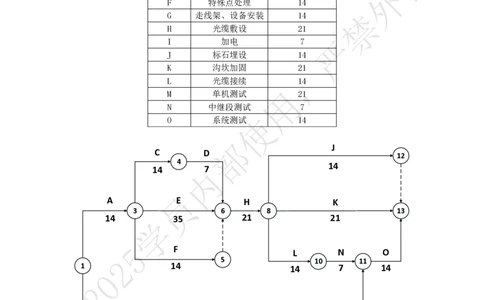

目部根据公司资源状况，结合工程特点，制定了进度计划，工作任务表和网络图如下：
工作名称 工作内容 持续时间（天）
A 路由复测 14 ！
B 机房测量 7
C 材料进场检验 14 传
D 光缆配盘 7
E 挖沟 35 外
F 特殊点处理 14
G 走线架、设备安装 14 禁
H 光缆敷设 21
I 加电 7 严
J 标石埋设 14
K 沟坎加固 ，21
L 光缆接续 14
用
M 单机测试 21
N 中继段测试 7
使
O 系统测试 14
部
J
C D
12
4
14
14 内7
员
A E H K
3 6 8 13
14 学35 21 21
5
F
L N O
2 5 10 11
1 14 14 7 14
0
2
杨
B G I M
2 7 9
老 7 14 7 21
施工过程中发生了下列事件：
事件一：开工后，建设单位办理穿越高速公路手续时，高速公路主管部门要求另选地
点穿越。为此，施工单位配合选址20个工日，人员误工费30个工日。根据新的穿越方案，
施工单位增加费用10万元，挖沟的进度延迟5天。
事件二：在材料进场检验过程中，发现部分光缆质量不合格，供应单位更换光缆后再
次检验结果为质量合格。本事件造成误工15个工日，进度延迟8天。
事件三：在走线架、设备安装过程中，由于安装质量不合格需要返工增加20个工日，
增加材料费2000元，进度延迟5天。
通信考试公众号:川杨学堂
3更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com
事件四：在光缆接续时，由于光纤熔接机故障造成误工15个工日，进度延迟5天。
事件五：为了加快进度，施工单位在系统测试时增加了人员和仪表，使得该工作进度
缩短了1周。
其余各项工作实际进度和费用与原计划相符。
问题
1.项目部制定的进度计划中关键工作有哪些？计算计划总工期是多少？ ！
答：（1）关键工作为：A、E、H、L、N、O。
（2）总工期为：14+35+21+14+7+14=105天。 传

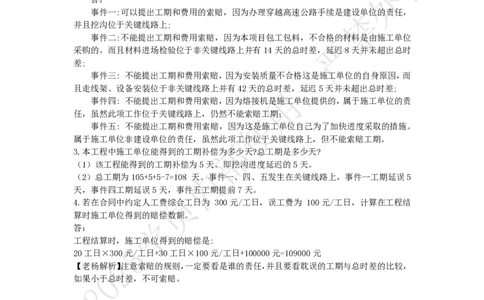

2.针对上述每个事件，分别回答施工单位能否向建设单位提出工期及费用的索赔并简述理
由。 外
答：
事件一:可以提出工期和费用的索赔，因为办理穿越高速公路手续禁是建设单位的责任，
并且挖沟位于关键线路上;
事件二:不能提出工期和费用索赔，因为本项目包工包料，严不合格的材料是由施工单位
采购的。而且材料进场检验位于非关键线路上并有14天的总时差，延迟8天并未超出总时
差;
，
事件三: 不能提出工期和费用索赔，因为安装质量不合格这是施工单位的自身原因，而
且走线架、设备安装位于非关键线路上并有42天的总时差，延迟5天并未超出总时差;
用
事件四: 不能提出工期和费用索赔，因为熔接机是施工单位提供的，属于施工单位的责
任，虽然此项工作位于关键线路上，仍然不能索赔工期；
使
事件五: 不能提出工期和费用索赔，因为这是施工单位自己为了加快进度采取的措施。
属于施工单位非建设单位的责任，虽然此项工作位于关键线路上，但不能索赔工期。
部
3.本工程中施工单位能得到的工期补偿为多少天?总工期是多少天?
（1）该工程能得到的工期补偿为5天。即挖沟进度延迟的5天。
内
（2）总工期为105+5+5-7=108 天。事件一、四、五发生在关键线路上，事件一工期延误5
天，事件四工期延误5天，事件五工期提前7天。
员
4.若在合同中约定人工费综合工日为 300元/工日，误工费为 100元/工日，计算在工程结
算时施工单位得到的赔偿数额。
学
答：
工程结算时，施工单位得到的赔偿是:
5
20工日×300元/工日+30工日×100元/工日+100000元=109000元
2
【老杨解析】注意索赔的规则，一定要看是谁的责任，并且要看耽误的工期与总时差的比较，
0
如果小于总时差，不可索赔。
2
杨
老
