2025 年 7 月 19 日排列图、因果分析图等绘图专题测试
（一）
背景资料
某施工企业承接了一项通信工程，工程加电前，质检员在进行阶段性检查时发现大部分设备
电源线端子压接不合格。
问题
1、利用因果分析图法分析工程中电源线端子压接不合格的原因。
通信考试公众号:川杨学堂
1更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com
（二）
背景资料
某线路工程采用直埋敷设方式，途中需穿越生态环境脆弱的国家级生态保护区，部分路段沿
电气化铁路敷设。

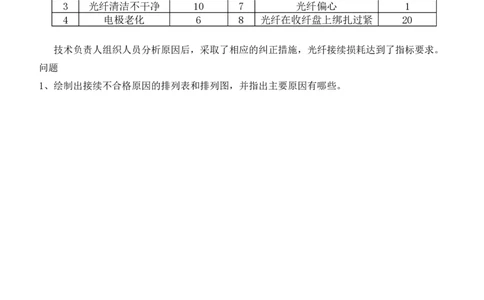

测试中发现部分光纤接续衰减过大，不合格接续点的统计数据如下：
序号 不合格项 不合格点数 序号 不合格项 不合格点数
1 盘纤曲率半径过小 60 5 放电时间不够 1
2 光纤端面角度过大 100 6 光纤模场直径不匹配 2
3 光纤清洁不干净 10 7 光纤偏心 1
4 电极老化 6 8 光纤在收纤盘上绑扎过紧 20
技术负责人组织人员分析原因后，采取了相应的纠正措施，光纤接续损耗达到了指标要求。
问题
1、绘制出接续不合格原因的排列表和排列图，并指出主要原因有哪些。
通信考试公众号:川杨学堂
2更多考试宝典资料，请去“川杨学堂”https://shop116803965.taobao.com
（三）
背景资料
2023年3月，A施工单位与某建设单位签订了一项传输设备安装工程的施工合同，合同金额 70
万元，工期自 4月1日至 6月30日，合同未约定保修期。

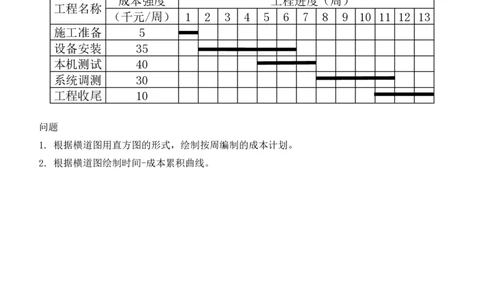

项目经理部安排的进度计划和成本强度预算如下表：
成本强度 工程进度（周）
工程名称
（千元/周） 1 2 3 4 5 6 7 8 9 10 11 12 13
施工准备 5
设备安装 35
本机测试 40
系统调测 30
工程收尾 10
问题
1. 根据横道图用直方图的形式，绘制按周编制的成本计划。
2. 根据横道图绘制时间-成本累积曲线。
通信考试公众号:川杨学堂
3
