环球网校一级建造师《建设工程项目管理》新考纲精讲
【知识点】排列图法★★
1.又称为主次因素分析法或帕累托图法；
2.是用来分析影响质量主次因素的有效方法。
问题类别 累计频率 管理方法
A类因素(主要因素) 0~80% 加强控制，重点管理
B类因素(次要因素) 80%~90% 常规管理
C类因素(一般因素) 90%~ 100% 放宽管理
8
7
1
9
4
8
3
信
微
系
联
题
【例题·多选】对某押模板工程表面平整度、截面尺寸、平面水平度、垂直度、标高等项目进行抽
准
样检查，按照排列图法精对抽样数据进行统计分析，发现其质量问题累计频率分别为30%、60%、75%、
89%和100%，则A类质量因素包括（ ）。
A.表面平整度
B.垂直度
C.截面尺寸
D.标高
E.平面水平度
【答案】ACE
【解析】A类质量因素累计频率在0~80%区间。
8
【例题 ·多选】下列关于排列图法的说法中，正确的有（ ）。 1 7
9
4
A.排列图法的主要作用是找出影响质量的各种原因 3 8
信
B.排列图法的主要作用是分析影响质量的主次因素 微
系
C.排列图法中直方图形的高度表示影响因素的影响大小 联
一
D.排列图法通常采用QC 小组的方式进行 唯
E.排列图法在计算累计频率前，需要先将各质量问题的出现频数从大到小排列
【答案】BCE
【解析】A错误，排列图法的主要作用是分析影响质量的主次因素。D错误，因果分析图法通常
采用 QC 小组的方式进行。
【知识点】相关图法★
相关图又称为散布图，是用来观察分析两种质量数据之间相关关系的图形方法。
1.相关图绘制
首先随机收集两个相关变量的对应数据(一般不少于30个)；
然后将这些数据点描绘在直角坐标图中，即可得到相关图。
扫码关注更多
第 1 页 共 7 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

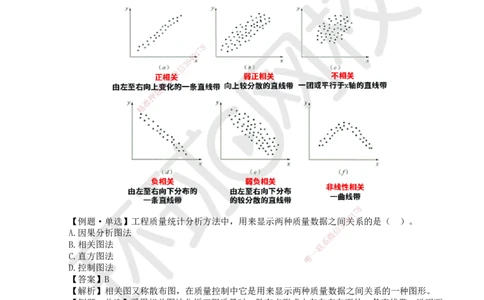

图5.2-6 相关图
2.相关图观察分析
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
【例题·单选】工程质量统计分析方法中，用 来显示两种质量数据之间8 4关系的是（ ）。
信
3
A.因果分析图法 微
系
B.相关图法 联
一
C.直方图法 唯
D.控制图法
【答案】B
【解析】相关图又称散布图，在质量控制中它是用来显示两种质量数据之间关系的一种图形。
【例题·单选】采用相关图法分析工程质量时，散布点形成由左向右向下的一条直线带，说明两
变量之间的关系为（ ）。
A.负相关
B.不相关
C.正相关
D.弱正相关
【答案】A
【解析】负相关指的是：散布点形成由左向右向下的一条直线带。
【知识点】直方图法★★
1.直方图的概念和主要用途
又称频数分布直方图；
概念
是用来反映产品质量数据分布状态和波动规律的统计分析方法。
扫码关注更多
第 2 页 共 7 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
主要用途是：
①判断工序的稳定性；
主要用途 ②推断工序质量规格标准的满足程度；
③分析不同因素对质量的影响；
④计算工序能力。

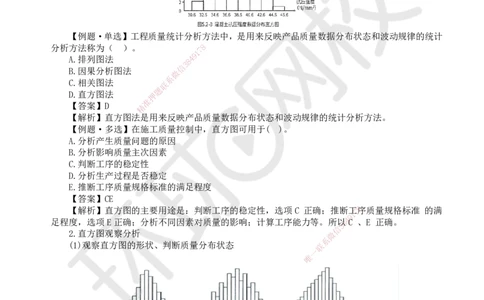

【例题·单选】工程质量统计分析方法中，是用来反映产品质量数据分布状态和波动规律的统计
分析方法称为（ ）。 7 8
1
9
A.排列图法 8 4
3
信
B.因果分析图法 微
系
C.相关图法 联
题
D.直方图法 押
准
【答案】D 精
【解析】直方图法是 用来反映产品质量数据分布状态和波动规律的统计分析方法。
【例题·多选】在施工 质量控制中，直方图可用于( )。
A.分析产生质量问题的原 因
B.分析影响质量主次因素
C.判断工序的稳定性
D.分析生产过程是否稳定
E.推断工序质量规格标准的满足程度
【答案】CE
【解析】直方图的主要用途是：判断工序的 稳定性，选项C 正确；推断工
1
7 8序质量规格标准 的满
9
足程度，选项E正确；分析不同因素对质量的影响 ；计算工序能力等。所以8 4C 、E 正确。
信
3
2.直方图观察分析 微
系
(1)观察直方图的形状、判断质量分布状态 联
一
唯
扫码关注更多
第 3 页 共 7 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

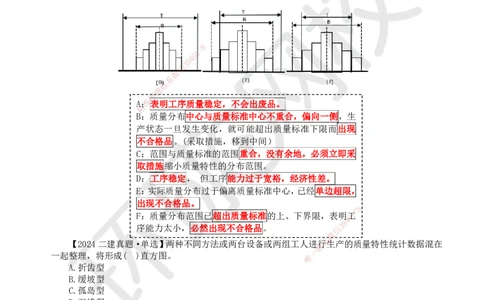

(2)将直方图与质量标准比较，判断实际生产能力。
T:质量标准要求界限
B:表示实际质量特性分布范围
8
7
1
9
4
8
3
信
微
系
联
题
押
A准：表明工序质量稳定，不会出废品。
精
B： 质量分布中心与质量标准中心不重合，偏向一侧，生
产状态一旦发生变化，就可能超出质量标准下限而出现
不合格品。(采取措施，移到中间）
C：范围与质 量标准的范围重合，没有余地，必须立即采
取措施缩小质 量特性的分布范围。
D：工序稳定， 但 工序能力过于宽裕，经济性差。
E：实际质量分布过于偏离质量标准中心，已经单边超限，
出现不合格品。
8
F：质量分布范围已超出质 量标准的上、下界限，表明9工1
7
8
4
序能力太小，必然出现不合格 品。 信 3
微
【2024二建真题·单选】两种不同方法或两台设备或 两 组工人进联行
系
生产的质量特性统计数据混在
一
一起整理，将形成( )直方图。 唯
A.折齿型
B.缓坡型
C.孤岛型
D.双峰型
【答案】D
【解析】双峰型是将两台设备、两种不同施工方法的产品混在一起或在两个不同批量中取样等。
【2024真题·多选】采用直方图法分析混凝土预制构件质量时，出现孤岛型直方图的原因是（ ）。
A.数据分组不当
B.原材料发生变化
C.短时间内工人操作不熟练
D.组距确定不当
E.施工操作中控制过严
【答案】BC
【解析】孤岛型直方图是因原材料发生变化，或短时间内工人操作不熟练造成的。
【例题·单选】双峰型直方图的产生原因是( )。
扫码关注更多
第 4 页 共 7 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
A.分组不当或组距确定不当造成的
B.原材料发生变化，或短时间内工人操作不熟练造成的
C.取样时混批所致，如将两台设备、两种不同施工方法的产品混在一起或在 两个不同批量中取
样等
D.数据收集不正常，可能有意识地去掉下限以下的数据，或是在检测过程中某种人为因素造成的
【答案】C
【解析】双峰型直方图的产生原因是取样时混批所致，如将两台设备、两种不同施工方法的产品
混在一起或在 两个不同批量中取样等。
【例题·单选】下列直方图中，表明施工生产过程处于正常、稳定状态的是（ ）。
A.
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
B.
C.
8
1
7
9
8
4
信
3
微
系
联
一
唯
D.
【答案】A
【解析】正常型直方图基本符合正态分布规律，其形状特征为中间高、两侧低，左右接近对称。
表示工序处于稳定状态。
【知识点】控制图法★
1）基本形式
描述生产过程中产品质量波动状态的图形。
判明生产过程是否处于稳定状态的方法。
控制图（管理图） 1）如果点子随机落在上下控制界限内，表明正常并处于稳定状态，不会产生不合
格品；
2）如果点子超出控制界限，或点子排列有缺陷，表明有异常，处于失控状态。
扫码关注更多
第 5 页 共 7 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
【例题·单选】工程质量控制中，控制图法的用途是（ ）。
A.是用来分析影响质量主次因素
B.判断生产过程是否处于稳定状态
C.是用来反映产品质量数据分布状态和波动规律
D.用来分析、追溯质量缺陷产生的最根本原因
8
【答案】B 1 7
9
4
【解析】选项A是排列图的用3 8途，选项C，是直方图用途。选项D是因果分析图法的用途。
信
2）控制图种类 微
系
联 主要是用来调查分析生产过程是否处于控制状态；
题
分析用押 一般需连续抽取20～25组样本数据，计算控制界限。
准
精 备注：静态的
按控制图用途
主要用来控制生产过程，使之经常保持在稳定状态；
管理用 根据点子分布情况判断生产过程是否有异常原因影响。
备注：动态的
按质量 计量值 如时间 、长度、重量、 强度、成分等连续型变量。
数据特点 计数值 如不合格品数、疵点数、单位面积上的疵点数等离散型变量。
3）控制图的观察分析
点子同时满足以下两个条件：
稳定
①连续最多：0/25点；1/35点；2 /100点在界限外； 8
状态 1 7
②控制界限内的点子随机排列且没有缺 陷。
8
4 9
信
3
微
(1)连续7点或更多点在中心线同一侧。
系
(2)连续7点或更多点呈上升或下降趋势。
联
一
唯
(3)连续17点中至少有14点在中心线同一侧。（ 记忆 ：一七、二七）
(4)连续14点中至少有12点在中心线同一侧。（记忆：二七、12）
异常 (5)连续11点中至少有10点在中心线同一侧。（记忆：1110）
情形 (6)连续20点中至少有16点在中心线同一侧。（记忆：2016）
(7)连续3点中至少有2点和连续7点中至少有3 点落在二倍标准差与三倍标准差控制界
限之间。(2/3；3/7)
(8)点子呈周期性变化。
备注：记忆点更多和数字7相关。
扫码关注更多
第 6 页 共 7 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
【异常情形图示】
8
7
1
9
4
8
3
信
微
【例题·多选】当质量控系制图同时满足（ ）时，可认为生产过程基本处于稳定状态。
联
A.控制界限内的点子随题机排列且没有缺陷
押
B.点子分布出现链 准
精
C.点子多次同侧
D.点子有趋势或倾向
E.连续35点中最多一点在 界限外
【答案】AE
【解析】分析用控制图中的点 子同时满足以下两个条件时，可以认为生产过程基本上处于稳定状
态：①连续25点中没有一点在界限外或 连续35点中最多一点在界限外或连续100点中最多2点在界
限外；
②控制界限内的点子随机排列且没有缺 陷。
【例题·单选】应用控制图法分析建筑产品 生产过程是否处于稳定状态时，
8
可判定为异常情形的
1
7
是（ ）。 9
8
4
A.中心线一侧出现7点链 信
3
微
B.中心线两侧有6点连续下降 系
联
C.连续11点中有6点在中心线一侧 一
唯
D.中心线两侧有5点连续上升
【答案】A
【解析】选项A，连续7点或更多点在中心线同一侧，应判定生产过程发生异常；选项BD，连续
7点或更多点呈上升或下降趋势，应判定生产过程发生异常；选项C，连续11点中至少有10点在中
心线同一侧，应判定生产过程发生异常。
【2024二建真题·单选】在施工质量控制过程中，生产处于稳定状态的控制图中点子分布状态是
（ ）。
A.连续7点或更多点在中心线同一侧
B.随机落在上、下控制界限内
C.呈现周期性变化
D.连续7点或更多点呈上升趋势
【答案】B
【解析】如果点子随机落在上、下控制界限内，则表明生产过程正常并处于稳定状态，不会产生
不合格品。
