2025环球网校一级建造师《通信与广电工程管理与实务》精讲班
第6讲
第1篇通信与广电工程技术
第1章通信与广电工程专业技术
1.6通信光（电）缆特点及应用
章节目录 2024 2023 2022 2021 2020 2019
光纤的特点及应用 2 1 2 1 2
光缆的分类及特点 4 1
电缆的分类及特点 2
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3

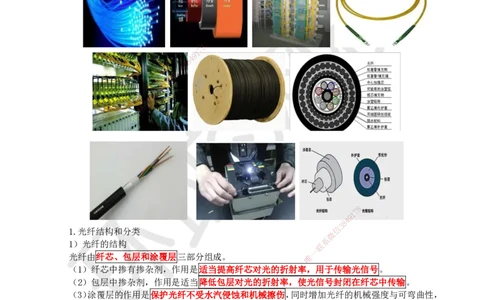

1.光纤结构和分类 信
微
系
1）光纤的结构 联
一
光纤由纤芯、包层和涂覆层三部分组成。 唯
（1）纤芯中掺有掺杂剂，作用是适当提高纤芯对光的折射率，用于传输光信号。
（2）包层中掺杂剂，作用是适当降低包层对光的折射率，使光信号封闭在纤芯中传输。
（3）涂覆层的作用是保护光纤不受水汽侵蚀和机械擦伤，同时增加光纤的机械强度与可弯曲性，
起着延长光纤寿命的作用。
2）光纤的折射率分布
类型 折射率 波形
阶跃折射率 沿半径方向均匀分布 锯齿形
渐变折射率 沿半径方向不均匀分布 正弦波
2.光纤通信的工作窗口
工作窗口 最低损耗
850nm 2.5dB/km
1310nm 0.27dB/km
1550nm 0.16dB/km
扫码关注更多内容
第 1 页 共 5 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
3.单模光纤、多模光纤的型号和特性（2018.24）（2019.23）
单模光纤 多模光纤
几何尺寸与光波的波长在同一数量
几何尺寸远大于光波波长，有几十种乃至上百种传输模式
级，只允许一种模式
产生模式色散（经过长距离传输后，会产生时延差，导致光脉
避免了模式色散
冲变宽）光纤带宽变窄，降低传输容量
用于大容量、长距离传输 适用于低速率、短距离的光纤通信，用于数据通信局域网

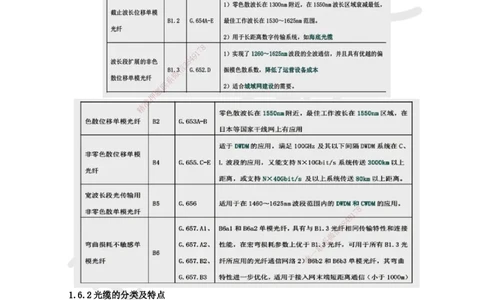

4.单模光纤（2024-22、2023-9、2022年案例、2019-23、2018-24）
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
1.6.2光缆的分类及特点
1.光缆的结构和种类
1）光缆的结构
光缆是由缆芯、护层和加强构件（加强芯）组成。
（1）缆芯。
缆芯能使光纤在光缆内处于最佳位置和状态，保证光纤传输性能稳定。
（2）护层。
护层主要是对已成缆的光纤芯线起保护作用，避免受外界机械力和环境损坏。
（3）加强构件。
加强构件的配置方式一般采用“中心加强构件”方式和“外周加强构件”两种方式。
层绞式和骨架式光缆属于“中心加强构件”；
中心管式光缆的加强构件配置在缆芯外围，属于“外周加强构件”。
扫码关注更多内容
第 2 页 共 5 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
加强构件有金属钢线和非金属玻璃纤维增强塑料两种，使用非金属加强构件的非金属光缆能有效
地防止雷击。

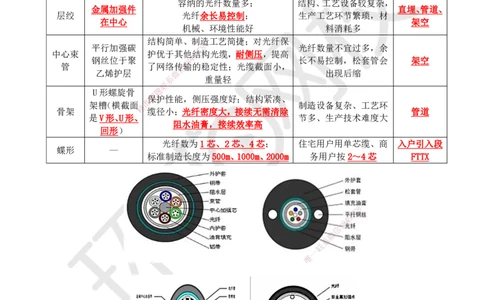

2.光缆的特点（2019.9）
类型 结构 优点 缺点 适用
容纳的光纤数量多； 结构、工艺设备较复杂，
金属加强件 直埋、管道、
层绞 光纤余长易控制； 生产工艺环节繁琐，材
在中心 架空
机械、环境性能好 料消耗多
结构简单、制造工艺简捷；对光纤保
平行加强碳 8 光纤数量不宜过多，余
7
中心束 护优于其他9结1构光缆，耐侧压，提高
钢丝位于聚 8 4 长不易控制，松套管会 架空
管 了网络传信 3输的稳定性；光缆截面小，
乙烯护层 微 出现后缩
系 重量轻
联
U形螺旋骨 题
押
保护性能，侧压强度好；结构紧凑、
准
架槽（横截面 制造设备复杂、工艺环
精
骨架 缆径小；光纤密度大，接续无需清除 管道
是V形、U形、 节多、生产技术难度大
阻水油膏，接续效率高
回形）
光 纤数为1芯、2芯、4芯； 住宅用户用单芯缆、商 入户引入段
蝶形 —
标准制造长度为500m、1000m、2000m 务用户按2～4芯 FTTX
8
1
7
9
8
4
信
3
微
系
联
一
唯

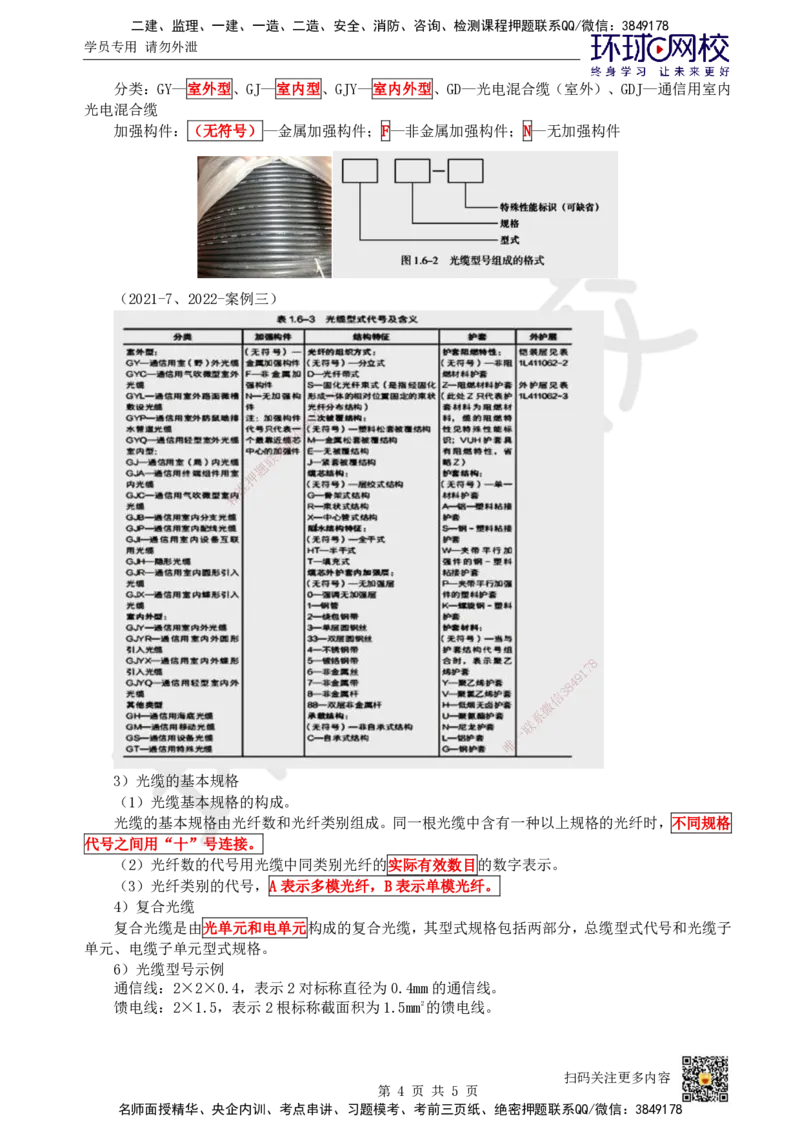

3.光缆的型号
1）光缆的型号
型号由型式、规格、特殊性能标识三大部分组成。

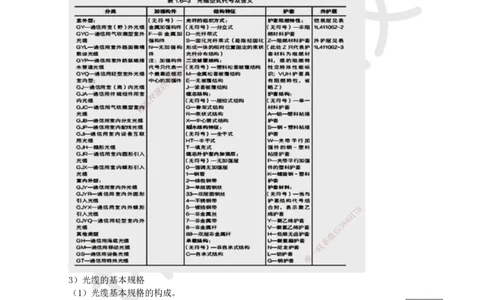

2）光缆型号的组成内容、代号及含义
光缆型式由5部分组成，包括分类、加强构件、结构特征、护套、外护层。
扫码关注更多内容
第 3 页 共 5 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
分类：GY—室外型、GJ—室内型、GJY—室内外型、GD—光电混合缆（室外）、GDJ—通信用室内
光电混合缆
加强构件：（无符号）—金属加强构件；F—非金属加强构件；N—无加强构件
（2021-7、2022-案例三）
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
3）光缆的基本规格
（1）光缆基本规格的构成。
光缆的基本规格由光纤数和光纤类别组成。同一根光缆中含有一种以上规格的光纤时，不同规格
代号之间用“十”号连接。
（2）光纤数的代号用光缆中同类别光纤的实际有效数目的数字表示。
（3）光纤类别的代号，A表示多模光纤，B表示单模光纤。
4）复合光缆
复合光缆是由光单元和电单元构成的复合光缆，其型式规格包括两部分，总缆型式代号和光缆子
单元、电缆子单元型式规格。
6）光缆型号示例
通信线：2×2×0.4，表示2对标称直径为0.4mm的通信线。
馈电线：2×1.5，表示2根标称截面积为1.5mm2的馈电线。
扫码关注更多内容
第 4 页 共 5 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
1.通信电缆的种类（略）
2.全色谱全塑电缆的型号及规格（略）
3.双屏蔽数字同轴电缆（略）
4.双绞电缆的结构、分类和特性
不同的传输速率，要求使用不同型号的双绞电缆。
不同的线对具有不同的扭绞长度，扭绞长度越短，抗干扰能力越强。
双绞线的特性阻抗有 100Ω、120Ω、150Ω
根据是否有屏蔽层分为：屏蔽双绞电缆和非屏蔽双绞电缆。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
非屏蔽双绞电缆的优点有 ：（2023-24）
（1）缆的直径小，节省所占 用的空间，成本低；
（2）重量轻，易弯曲，易安装 ；
（3）可以将串扰减到最小或加以消 除。
常用双绞线
1）频率带宽100MHz，传输速率100Mbit/s。
8
五类双绞电缆 2）最大传输距离100m。 9 1
7
8
4
（2017.6） 3）最大衰减值随频率信号频率 的增高增大，近端串信
3
音衰减值随传输信号频率
微
增高减小。 系
联
一
超五类双绞电缆 近端串音、衰减串扰比、回波损耗等 指标有唯很大提高（2018. 11）
六类双绞电缆
最适用于传输速率高于1Gbit/s的应用
（CAT6）
超六类双绞电缆 传输频率500MHz，传输速度为10Gbit/s。
至少500MHz的综合衰减串扰比、600MHz的整体带宽，传输速度10Gbit/s，可
七类双绞电缆
提供高度保密传输。
传输速率高达40Gbit/s，可支持2000MHz带宽，但传输距离在30m以内才能达
八类双绞电缆 到其最佳性能，常用于短距离数据中心的服务器、交换机、配线架，非常适合
屏蔽机房和保密网布线。
