2.5 通信线路工程施工技术
5、光缆的测试
单盘光缆测试
光缆接续测
在实际工程中，光纤连接损耗的现场监测普遍采用OTDR监测法
在精确测量接头损耗的同时，还能测试光纤单位长度的损耗和光纤的长度，观测被接光纤是否出现损伤和断
纤
在工程中推广使用远端环回监测法，评价以该接头的双向测试的算法平均值为准
单盘光缆测试
光缆中继段测试
中继段光纤线路衰减系数及传输长度、光纤通道总衰减、光纤后向散射信号曲线、偏振模色散（PMD）和色素
色散测试和光缆对地绝缘（直埋部分）
光纤线路自身损耗
光纤接头损耗
两端连接器的插入损耗
测试内容 仪器仪表 竣工测试记录
中继段光纤线路衰减系数及传输
OTDR 中继段光纤线路衰减测试记录
长度
光纤通道总衰减 光源和光功率计 中继段光纤通道总衰减测试记录
光纤后向散射曲线 OTDR 中继段光纤后向散射曲线
光纤偏振模色散和色度色散测试 偏振模测试仪 中继段光纤偏振模色散系数测试记录
光缆对地绝缘测试 高阻计、500伏兆欧表 光缆线路对地绝缘测试记录光缆线路工程中，用于光纤通道总衰减测试的仪器包括（ ）。
A.光时域反射仪
B.光功率计
C.光源
D.偏振模色散测试仪
E.高阻计
答案：BC
关于光纤通道总衰减的说法，正确的是（ ）。
A.通道总衰减等于光纤线路自身损耗与光纤接头损耗之和
B.测试时应使用稳定的光源和光功率计测试
C.测试结果应取双向测试的平均值
D.可使用OTDR测试
答案：B
OTDR可以测试的项目有（ ）。
A.光纤衰减系数
B.光纤后向散射曲线
C.光纤偏振模色散
D.光纤色度色散
E.光纤接续损耗
答案：ABE
学习总结
重点 光缆的测试
知识
难点 光缆的测试
重要度 ★★★★★

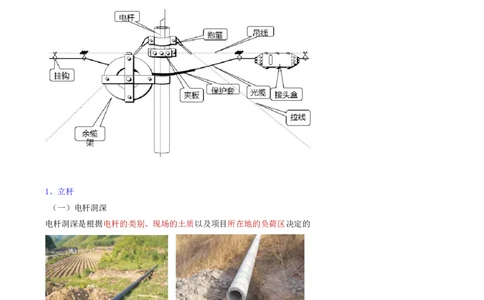

2.5.2 架空线路工程施工技术1、立杆
（一）电杆洞深
电杆洞深是根据电杆的类别、现场的土质以及项目所在地的负荷区决定的
立电杆的基本要求
（1）直线线路的电杆位置应在线路路由中心线上。电杆中心与路由中心线的左右偏差不应大于50mm；除终端杆
以外，电杆本身应上下垂直，杆面不得错位
（2）角杆根部应在线路转角点沿线路夹角平分线内移，拉线收紧后杆梢应向外角倾斜，使角杆杆梢位于两侧直线杆路杆梢连线的交叉点上
（3）终端杆的杆梢应向拉线侧倾斜100~200mm
