第2章 通信与广电工程施工技术
2.1 机房设备及天馈线安装

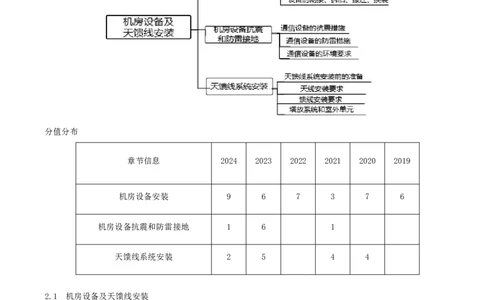

思维导图
分值分布
章节信息 2024 2023 2022 2021 2020 2019
机房设备安装 9 6 7 3 7 6
机房设备抗震和防雷接地 1 6 1
天馈线系统安装 2 5 4 4

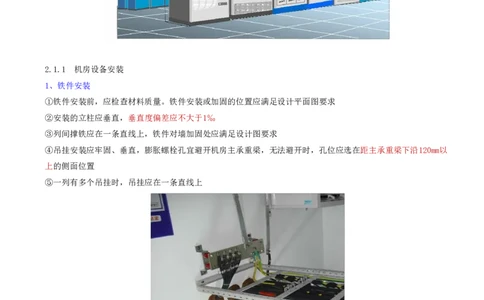

2.1 机房设备及天馈线安装2.1.1 机房设备安装
1、铁件安装
①铁件安装前，应检查材料质量。铁件安装或加固的位置应满足设计平面图要求
②安装的立柱应垂直，垂直度偏差应不大于1‰
③列间撑铁应在一条直线上，铁件对墙加固处应满足设计图要求
④吊挂安装应牢固、垂直，膨胀螺栓孔宜避开机房主承重梁，无法避开时，孔位应选在距主承重梁下沿120mm以
上的侧面位置

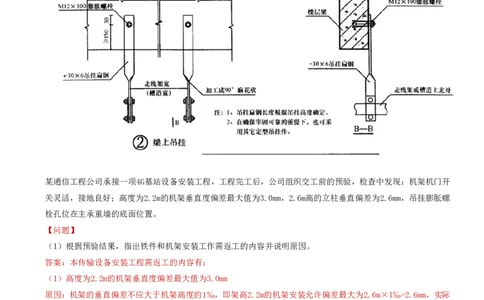

⑤一列有多个吊挂时，吊挂应在一条直线上某通信工程公司承接一项4G基站设备安装工程，工程完工后，公司组织交工前的预验，检查中发现：机架机门开
关灵活，接地良好；高度为2.2m的机架垂直度偏差最大值为3.0mm，2.6m高的立柱垂直偏差为2.6mm，吊挂膨胀螺
栓孔位在主承重墙的底面位置。
【问题】
（1）根据预验结果，指出铁件和机架安装工作需返工的内容并说明原因。
答案：本传输设备安装工程需返工的内容有：
（1）高度为2.2m的机架垂直度偏差最大值为3.0mm
原因：机架的垂直偏差不应大于机架高度的1‰，即架高2.2m的机架安装允许偏差最大为2.6m×1‰=2.6mm，实际
偏差为3.0mm，大于其最大允许偏差2.6mm，故不符合规范要求，需要返工。
（2）吊挂膨胀螺栓孔位
原因：根据规定，铁件安装吊挂安装应牢固、垂直，膨胀螺栓孔宜避开机房主承重梁，无法避开时，孔位应选在
距主承重梁下沿120mm以上的侧面位置。
2、电缆走道及槽道安装
①电缆主走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm
②水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm③垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不大于1‰
④走道吊架的安装应整齐牢固，保持垂直，无歪斜现象
⑤走线架应保证电气连通，就近连接至室内保护接地排，接地线宜采用35mm2黄绿色多股铜芯电缆。
2、电缆走道及槽道安装

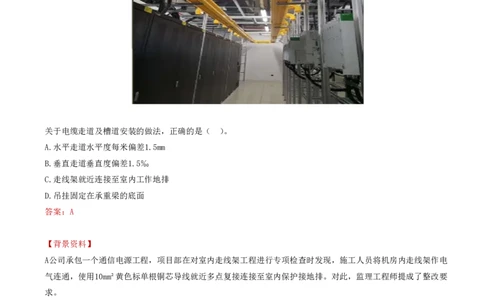

关于电缆走道及槽道安装的做法，正确的是（ ）。
A.水平走道水平度每米偏差1.5mm
B.垂直走道垂直度偏差1.5‰
C.走线架就近连接至室内工作地排
D.吊挂固定在承重梁的底面
答案：A
【背景资料】
A公司承包一个通信电源工程，项目部在对室内走线架工程进行专项检查时发现，施工人员将机房内走线架作电
气连通，使用10mm²黄色标单根铜芯导线就近多点复接连接至室内保护接地排。对此，监理工程师提成了整改要
求。
【问题】
（1）改正室内走线架接地中的错误做法。
答案：
室内走线架接地中的错误之处：
（1）单根铜芯，改为多股铜芯。
（2）用黄色标线，改为黄绿色标线。
（3）其截面积10mm²，改为35mm²。
（4）进行复接，改为单独接地。
