2.1 机房设备及天馈线安装
4、馈线安装要求
馈线的规格、型号、路由走向、接地方式等应满足工程设计的要求

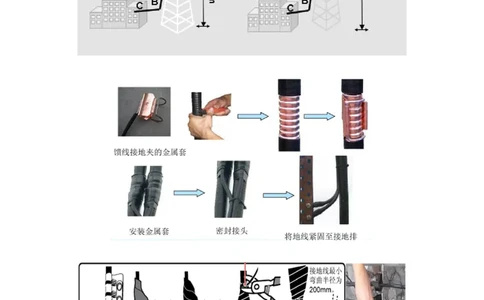

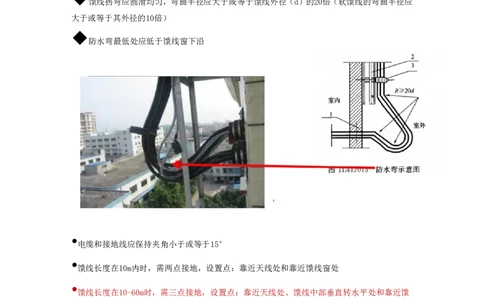

馈线进入机房前应有防水弯，防止雨水进入机房
馈线拐弯应圆滑均匀，弯曲半径应大于或等于馈线外径（d）的20倍（软馈线的弯曲半径应
大于或等于其外径的10倍）
防水弯最低处应低于馈线窗下沿
•
电缆和接地线应保持夹角小于或等于15°
•
馈线长度在10m内时，需两点接地，设置点：靠近天线处和靠近馈线窗处
•
馈线长度在10-60m时，需三点接地，设置点：靠近天线处、馈线中部垂直转水平处和靠近馈
线窗处
•
馈线长度超过60m，每增加20m （含不足），应增加一处接地在楼顶敷设一条30米馈线，以下说法正确的是（ ）。A.进入机房应有防水弯
B.防水弯最低处应低于馈线窗下沿
C.接触牢靠并做防水处理
D.馈线转弯半径是直径的10倍
E.两点接地
答案：ABC

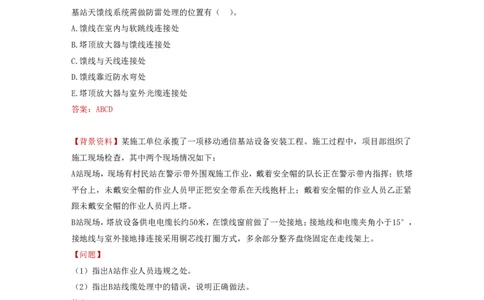

基站天馈线系统需做防雷处理的位置有（ ）。
A.馈线在室内与软跳线连接处
B.塔顶放大器与馈线连接处
C.馈线与天线连接处
D.馈线靠近防水弯处
E.塔顶放大器与室外光缆连接处
答案：ABCD
【背景资料】某施工单位承揽了一项移动通信基站设备安装工程。施工过程中，项目部组织了
施工现场检查，其中两个现场情况如下：
A站现场，现场有村民站在警示带外围观施工作业，戴着安全帽的队长正在警示带内指挥；铁塔
平台上，未戴安全帽的作业人员甲正把安全带系在天线抱杆上；戴着安全帽的作业人员乙正紧
跟未戴安全帽的作业人员丙上塔。
B站现场，塔放设备供电电缆长约50米，在馈线窗前做了一处接地；接地线和电缆夹角小于15°，
接地线与室外接地排连接采用铜芯线打圈方式，多余部分整齐盘绕固定在走线架上。
【问题】
（1）指出A站作业人员违规之处。
（2）指出B站线缆处理中的错误，说明正确做法。
答案：
1.A站作业人员违规之处有：
①作业人员甲未佩戴安全帽；
②作业人员丙未佩戴安全帽；
③安全带没有系在铁塔主体结构上；
④两人同时上下塔时未保持一定距离。答案：
2.B站线缆处理中的错误及正确做法如下：
不妥之处一：缆线仅1点接地。
正确做法：50米缆线应采用3点接地，三点分别在靠近天线处、馈线中部垂直转水平处和靠近馈
线窗处。
不妥之处二：缆线打接头圈固定不妥。
正确做法：接地线一端用铜鼻子与室外走线架或接地排采用焊接并固定。
不妥之处三：多余线头绑在走线架上不妥。
正确做法：多余线头应剪断，且要平直。
【背景资料】某通信工程公司在某地市承揽了区域性的通信工程，双方签订了施工框架合同，
具体施工项目以订单方式委托。

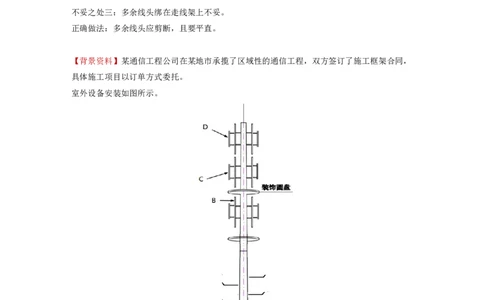

室外设备安装如图所示。
【问题】1.给出图1-3中A~D对应的具体名称。
答案：
A：爬梯
B：天线抱杆或
C：4G设备天线
D：AAU
