2.5 通信线路工程施工技术
3、接头盒内光缆的接续

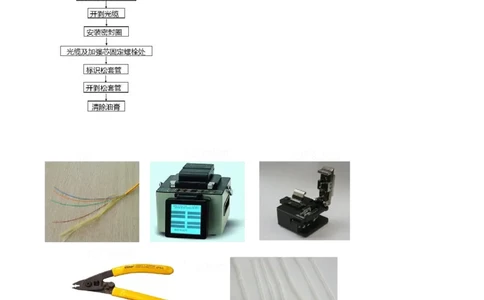

接头盒内光缆的接续包括光缆在接头盒内的安装、光纤接续、接续损耗的监测、余纤盘绕固定、接头盒的密封等
工作，直埋光缆一般还应在接头盒内安装监测尾缆。
（1）光缆接头应处于合适的位置，光缆在接头盒内的安装位置应满足设计和接头盒说明书的要求。光缆金属构
件的连接方式应符合设计要求，一般在接头处不做电气连通。
（2）在进行光缆接续时，应保证光纤接续环境满足光纤熔接和光纤熔接机的工作条件要求，接续环境应避风、
防水、干燥、空气含尘量低、温度适宜，光缆接头点的自然环境条件不满足要求时，接续人员应采取措施，使接
续条件满足要求。
（3）接头盒内的余留光纤应按施工图设计或接头盒说明书的要求盘留、固定。光纤保护管应按规定的顺序固定
在光纤收容盘的同定槽内；盘留、固定的余留光纤在接头盒的光纤收容盘内应整齐、盘绕方向一致，盘绕半径应
≥30mm，并无挤压、不松动；带状光缆的光纤带不得有“S”弯。关于光缆接续，下列说法正确的是（ ）。
A.预留在接头盒内的光纤盘绕半径大于等于30mm
B.光缆加强芯在接头盒内必须牢固固定，金属构件在接头处电器连通
C.带状光缆的光纤带预留S弯，便于维修
D.光缆接续时，用熔接机测试光缆接续质量
答案：A
【背景资料】
某施工单位在东南沿海省份承接了一项干线传输系统工程，内容为直埋光缆线路、波分设备安装调试。部分段落
同沟敷设一条本地网光缆。

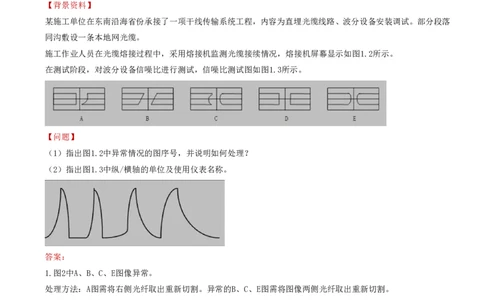

施工作业人员在光缆熔接过程中，采用熔接机监测光缆接续情况，熔接机屏幕显示如图1.2所示。
在测试阶段，对波分设备信噪比进行测试，信噪比测试图如图1.3所示。
【问题】
（1）指出图1.2中异常情况的图序号，并说明如何处理？
（2）指出图1.3中纵/横轴的单位及使用仪表名称。
答案：
1.图2中A、B、C、E图像异常。
处理方法：A图需将右侧光纤取出重新切割。异常的B、C、E图需将图像两侧光纤取出重新切割。
2.横轴的单位是波长nm、纵轴的单位是功率dB。
使用仪表的名称：光谱分析仪。
4、成端光缆的接续

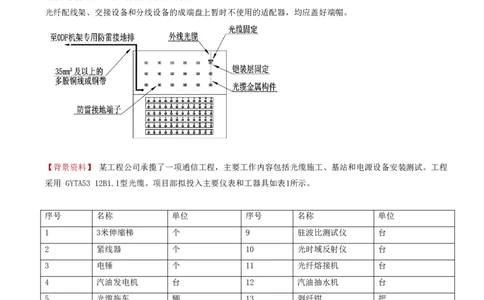

局内的光缆应按照设计规定的路由走向通过走线架穿入光纤配线架内，并绑扎固定在走线架和光纤配线架上
根据实际情况开剥光缆外护套及缆内的护层
光缆的金属构件应按设计规定的方式固定连接在光纤配线架的接地端子上
在光纤松套管上应做好纤序标识
开剥的光纤应清洁后外套保护管，引接至光纤收容盘，按顺序与尾纤熔接，熔接及监测、保护要求与接头盒内光
纤接续要求相同，光纤熔接点的保护管应按顺序固定放置在光纤收容盘的卡槽内，光纤收容盘内的光纤及尾纤应
保证弯曲半径≥30mm，且盘放稳固，不应松动，尾纤上应粘贴标签，标签的粘贴方式和粘贴位置应保持一致。
交接设备、分线设备内的光缆也应参照上述方法，将光纤与尾纤连接、放置好，并将光缆的金属构件按设计要求
连接到交接设备、分线设备的接地端子上。
光纤配线架、交接设备和分线设备的成端盘上暂时不使用的适配器，均应盖好端帽。
【背景资料】 某工程公司承揽了一项通信工程，主要工作内容包括光缆施工、基站和电源设备安装测试。工程
采用 GYTA53 12B1.1型光缆。项目部拟投入主要仪表和工器具如表1所示。
序号 名称 单位 序号 名称 单位
1 3米伸缩梯 个 9 驻波比测试仪 台
2 紧线器 个 10 光时域反射仪 台
3 电锤 个 11 光纤熔接机 台
4 汽油发电机 台 12 汽油抽水机 台
5 光缆拖车 辆 13 剥纤钳 把
6 光纤切割刀 个 14 开剥刀 把
7 光源 台 15 红光笔 个
8 光功率计 台 16 水平仪 个

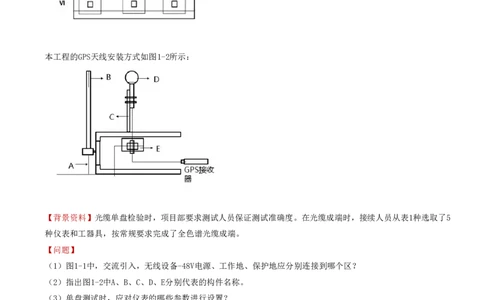

本工程安装的电源设备面板排列如图1-1所示。本工程的GPS天线安装方式如图1-2所示：
【背景资料】光缆单盘检验时，项目部要求测试人员保证测试准确度。在光缆成端时，接续人员从表1种选取了5
种仪表和工器具，按常规要求完成了全色谱光缆成端。
【问题】
（1）图1-1中，交流引入，无线设备-48V电源、工作地、保护地应分别连接到哪个区？
（2）指出图1-2中A、B、C、D、E分别代表的构件名称。
（3）单盘测试时，应对仪表的哪些参数进行设置？
（4）光缆成端应选取哪5种仪表和工器具？
（5）按顺序列出光缆第1-6芯光纤的外涂层颜色。
答案：
1.图中各部件连接情况如下：
交流引入连接到VI区；无线-48V设备连接到Ⅲ区（一次下电）；工作地连接到Ⅰ区；保护地连接到Ⅱ区。
2.A：接地导体；B：避雷针；C：抱杆；D：GPS天线；E：浪涌保护器。3.单盘测试需要用到光时域反射仪（OTDR），使用时需要对以下参数进行设置：
波长；脉冲宽度；平均时间；分辨率；动态范围；后向散射系数；
答案：
4.光缆成端工具应选取： OTDR光时域反射仪、光纤熔接机、光纤切割刀、剥纤钳、开剥刀。
5.光缆第1-6芯光纤的外涂层颜色依次为：蓝、橙、绿、棕、灰、白。
