3、光缆型号的辨别

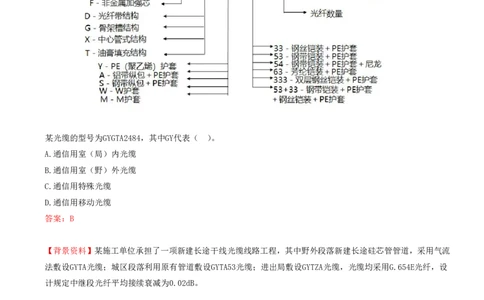

某光缆的型号为GYGTA2484，其中GY代表（ ）。
A.通信用室（局）内光缆
B.通信用室（野）外光缆
C.通信用特殊光缆
D.通信用移动光缆
答案：B
【背景资料】某施工单位承担了一项新建长途干线光缆线路工程，其中野外段落新建长途硅芯管管道，采用气流
法敷设GYTA光缆；城区段落利用原有管道敷设GYTA53光缆；进出局敷设GYTZA光缆，光缆均采用G.654E光纤，设
计规定中继段光纤平均接续衰减为0.02dB。
【问题】
（1）相对于GYTA光缆，GYTA53 光缆、GYTZA 光缆在结构或材质上有哪些特点?
答案：
GYTA为通信用室外光缆，填充式，铝-聚乙烯粘接护套光缆；GYTA53相比GYTA多了镀铬钢带、聚乙烯护套；GYTAZA
相比GYTA多了阻燃聚乙烯护套1.6.3 电缆的分类及特点
1、通信电缆的种类

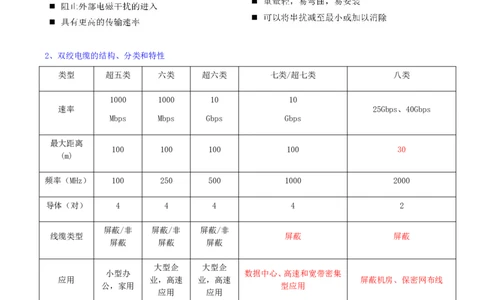

2、双绞电缆的结构、分类和特性
类型 超五类 六类 超六类 七类/超七类 八类
1000 1000 10 10
速率 25Gbps、40Gbps
Mbps Mbps Gbps Gbps
最大距离
100 100 100 100 30
(m)
频率（MHz） 100 250 500 1000 2000
导体（对） 4 4 4 4 2
屏蔽/非 屏蔽/非 屏蔽/非
线缆类型 屏蔽 屏蔽
屏蔽 屏蔽 屏蔽
大型企 大型企
小型办 数据中心、高速和宽带密集
应用 业，高速 业，高速 屏蔽机房、保密网布线
公，家用 型应用
应用 应用
五类双绞电缆电气特性
①最大衰减值随传输信号频率的增加呈上升的趋势
②近端串音衰减随传输信号频率的增高呈下降趋势
超五类双绞电缆：超五类双绞电缆与普通的五类双绞电缆相比，它的近端串音、衰减和结构回波损耗等主要指
标都有很大的提高。即：最大衰减小，近端串音衰减大。1 4 10 16 20 31.25 62.50 100
频率需求 256KHz 512KHz 772KHz
MHz MHz MHz MHz MHz MHz MHz MHz
最大衰减值
1.1 1.5 1.8 2.1 4.3 6.6 8.2 9.2 11.8 17.1 22
（dB/100m）
NEXT（dB） 66 64 55 49 46 44 42 37 34
在五类双绞电缆中传输的信号频率越高，（ ）。
A.传输衰减越小，近端串音衰减越小
B.传输衰减越大，近端串音衰减越大
C.传输衰减越小，近端串音衰减越大
D.传输衰减越大，近端串音衰减越小
答案：D
屏蔽双绞线比同类的非屏蔽双绞线具有（ ） 的特点。
A.成本更高
B.传输速率更高
C.更少辐射
D.节省所占用空间
E.易弯曲、易安装
答案：ABC
学习总结
重点 单模光纤的特性、光缆的识别、双绞电缆特征
知识
难点 光缆的识别
重要度 ★★★
