文档内容
1.6 通信光（电）缆特点及应用
思维导图

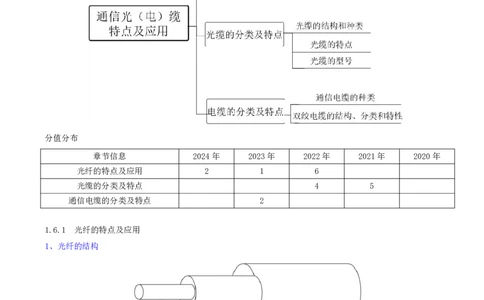

分值分布
章节信息 2024年 2023年 2022年 2021年 2020年
光纤的特点及应用 2 1 6
光缆的分类及特点 4 5
通信电缆的分类及特点 2
1.6.1 光纤的特点及应用
1、光纤的结构
2、光纤的分类
玻璃芯的直径大于光波波长多模光纤
光纤的几何尺寸远大于光波波长（约1μm）
存在模式色散
适用于低速率、短距离的光纤通信

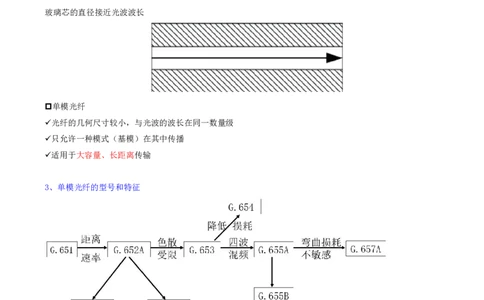

玻璃芯的直径接近光波波长
单模光纤
光纤的几何尺寸较小，与光波的波长在同一数量级
只允许一种模式（基模）在其中传播
适用于大容量、长距离传输
3、单模光纤的型号和特征
下列关于光纤的说法正确的是（ ）。
A.单模光纤的直径远大于工作波长B.多模光纤适用于小容量短距离光纤通信系统
C.纤芯的折射率大于包层的折射率
D.G.654在1550nm色散为0
E.G.652光纤对弯曲不敏感
答案：BC
我国现网中，信号从DWDM机房到办公室电脑，可使用的是（ ）光纤。
A.G.653
B.G.655
C.G.656
D.G.657
答案：D
1.6.2 光缆的分类及特点

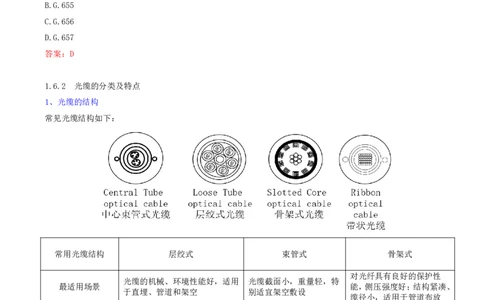

1、光缆的结构
常见光缆结构如下：
常用光缆结构 层绞式 束管式 骨架式
对光纤具有良好的保护性
光缆的机械、环境性能好，适用 光缆截面小，重量轻，特
最适用场景 能，侧压强度好；结构紧凑、
于直埋、管道和架空 别适宜架空敷设
缆径小，适用于管道布放
余长控制情况 易控制 不易控制 不宜过多
光纤密度大，可上纤芯至数
容纳的光纤数量 多 不宜过多
千芯
光缆结构、工艺设备较复杂，生 制造设备复杂、工艺环节多、
制作工艺 结构简单、制造工艺简捷
产工艺环节繁琐，材料消耗多 生产技术难度大成品光缆中松套管会出现 施工接续中无需清除阻水油
其他
后缩 膏，接续效率高
2、光缆的色谱
光纤的一般色谱排序 （TIA/EIA-598-A)
光纤带的一般色谱排序
光纤序号 1 2 3 4 5 6 7 8 9 10 11 12
光纤颜色 蓝 橙 绿 棕 灰 白 红 黑 黄 紫 粉 天蓝

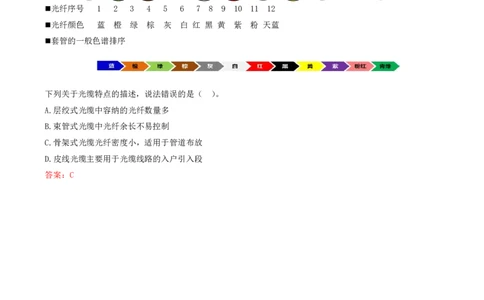

套管的一般色谱排序
下列关于光缆特点的描述，说法错误的是（ ）。
A.层绞式光缆中容纳的光纤数量多
B.束管式光缆中光纤余长不易控制
C.骨架式光缆光纤密度小，适用于管道布放
D.皮线光缆主要用于光缆线路的入户引入段
答案：C
