11.5.3 通信用蓄电池的充放电特性

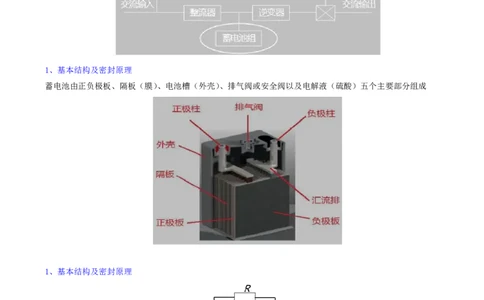

1、基本结构及密封原理
蓄电池由正负极板、隔板（膜）、电池槽（外壳）、排气阀或安全阀以及电解液（硫酸）五个主要部分组成
1.5 通信电源系统
1、基本结构及密封原理2、铅酸蓄电池的主要指标
蓄电池的主要指标包括电动势、内阻、终了电压、放电率、充电率、循环寿命
放电率：以规定的放电电流、时间放出规定的容量而又不低于所规定的电压。对于同一种蓄电池可以用不同的放
电率表示其容量，例如10h率、5h率、1h率等
放电率（h） 电池容量的百分数（Ah%） 放电电流倍数 终止电压（V）
10 00 1.0 1.8
3 75 2.5 1.8
1 55 5.5 1.75

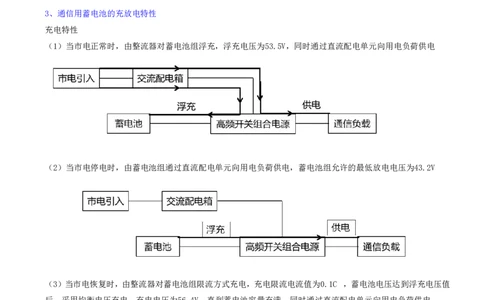

3、通信用蓄电池的充放电特性
充电特性
（1）当市电正常时，由整流器对蓄电池组浮充，浮充电压为53.5V，同时通过直流配电单元向用电负荷供电
（2）当市电停电时，由蓄电池组通过直流配电单元向用电负荷供电，蓄电池组允许的最低放电电压为43.2V
（3）当市电恢复时，由整流器对蓄电池组限流方式充电，充电限流电流值为0.1C ，蓄电池电压达到浮充电压值
10
后，采用均衡电压充电，充电电压为56.4V，直到蓄电池容量充满，同时通过直流配电单元向用电负荷供电
通信电源系统
4、均衡充电①如果出现放电过量造成终了电压过低
②放电超过容量标准的10%
③经常充电不足造成极板处于不良状态
④电解液里有杂质
⑤放电24h 未及时补充电
⑥市电中断后导致全浮充放出近一半的容量等情况时
蓄电池充电完成与否，要根据充电终了电压，蓄电池接受所需要的容量，电解液比重来决定
蓄电池在使用过程中，出现电解液里有杂质的情况时应进行（ ）。
A.浮充充电
B.均衡充电
C.大电流放电
D.小电流放电
答案：B
源系统

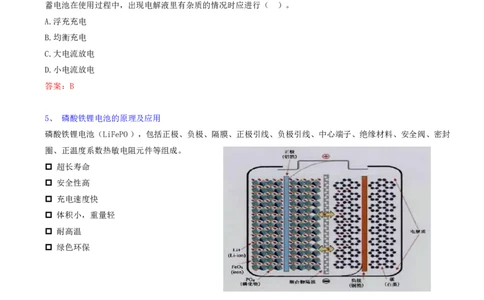

5、 磷酸铁锂电池的原理及应用
磷酸铁锂电池（LiFePO），包括正极、负极、隔膜、正极引线、负极引线、中心端子、绝缘材料、安全阀、密封
4
圈、正温度系数热敏电阻元件等组成。
超长寿命
安全性高
充电速度快
体积小，重量轻
耐高温
绿色环保
关于磷酸铁锂电池的特征，说法正确的是（ ）。
A.导电性好
B.低温特性好
C.超长寿命
D.安全性高
E.存在记忆功能
答案：CD1.5.4 通信电源节能减排技术
1、电源节能的主要技术
电源设备工艺节能
电源设备状态调整
绿色能源替代
1.5 通信电源系统

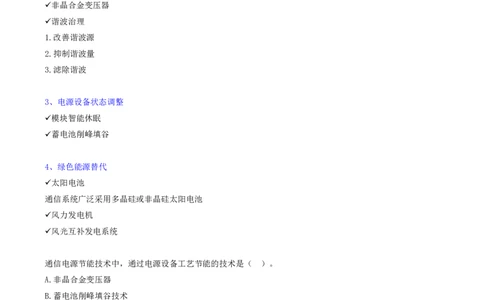

2、电源设备工艺节能
高效整流模块
非晶合金变压器
谐波治理
1.改善谐波源
2.抑制谐波量
3.滤除谐波
信电源系统
3、电源设备状态调整
模块智能休眠
蓄电池削峰填谷
1.5 通信电源系统
4、绿色能源替代
太阳电池
通信系统广泛采用多晶硅或非晶硅太阳电池
风力发电机
风光互补发电系统
1.5 通信电源系统
通信电源节能技术中，通过电源设备工艺节能的技术是（ ）。
A.非晶合金变压器
B.蓄电池削峰填谷技术
C.谐波治理技术
D.风光互补技术
E.高效整流模块
答案：ACE
1.
5 通信电源系统学习总结
重点 通信电源系统要求、系统组成
知识
难点 节能减排技术
重要度 ★★★★
