2.5 通信线路工程施工技术
2、拉线
拉线程式的决定因素
拉线程式由杆路的负载、线路负荷、角深的大小、拉线的距高比等因素决定的
拉线程式有7/2.2、7/2.6、7/3.0。
拉线的距高比

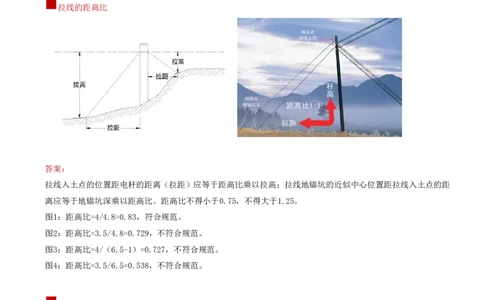

答案：
拉线入土点的位置距电杆的距离（拉距）应等于距高比乘以拉高；拉线地锚坑的近似中心位置距拉线入土点的距
离应等于地锚坑深乘以距高比。距高比不得小于0.75，不得大于1.25。
图1：距高比=4/4.8=0.83，符合规范。
图2：距高比=3.5/4.8=0.729，不符合规范。
图3：距高比=4/（6.5-1）=0.727，不符合规范。
图4：距高比=3.5/6.5=0.538，不符合规范。
角深
线路转角的角度通常用“角深”D（m）来表示。角杆的角深与线路转角度数的关系如下：角深=50xcos((180-转角)/2)
一段架空光缆线路角杆如图所示，角深数值（ ）m 。
A.25
B.30
C.43
D.50
答案：A
角杆拉线终端拉线
高桩拉线
V型拉线
吊板拉线
杆间拉线
【背景资料】某施工单位承接了一项光缆架空线路工程，采用包工不包料方式。
事件一：施工图审查时，发现有部分路段未标注拉线类型。
【问题】
（1）根据拉线作用分类，说明图中A、B和C拉线类型。
答案：
A：终端拉线
B：角杆拉线
C：四方拉线
3、拉线安装的基本要求
（1）拉线地锚坑的深度，应根据拉线程式和现场土质情况确定，应满足设计要求或相关验收规范的规定。洞深
允许偏差应小于50mm
（2）标称距高比为1，不得小于0.75，不得大于1.25；
（3）一般地锚出土长度为300~600mm，允许偏差为50~100mm；拉线地锚的实际出土点与规定出土点之间的偏差应
≤50mm。地锚的出土斜槽应与拉线成直线；拉线地锚应埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直（4）靠近电力设施及热闹市区的拉线，应根据设计规定加装绝缘子；人行道上易被行人触碰的拉线应设置拉线
标识，在距离地面高2.0m以下的拉线部分应用绝缘材料保护
4、避雷线及地线
在与10kV以上高压输电线交越处，两侧木杆上的避雷线安装应断开50mm间隙。避雷线的地下延伸部分应埋在离地
面700mm以下，延伸线的延长部分及接地电阻应符合要求
