2.1 机房设备及天馈线安装
3、机架设备安装
（1）机架安装前，应根据设计图纸的尺寸，画线定位，安装位置应满足施工图设计平面图的要求。
（2）需加固底座或机帽时，其规格、型号和尺寸应与机架相符，总体高度应与机房整体机架高度一致，漆色同
机架颜色基本一致。
（3）按照机架底角孔洞数量及机架底面规格尺寸安装地脚螺栓：
①机架底面规格为600mm×300mm及其以上时应使用4只
②机架底面规格在600mm×300mm以下时，可使用斜对角的2只
（4）机架的垂直度偏差应不大于1‰
（5）调整机架垂直度时，可在机架底下边放置金属垫片，最多只能垫其中的三个底边
（6）一列设备有多个机架时，应先安装列头柜(架) ，然后依次安装其余各机架，整列机架横向每米允许偏差为
3mm
（7）机架之间的缝隙上下应均匀一致，且不应大于 3mm

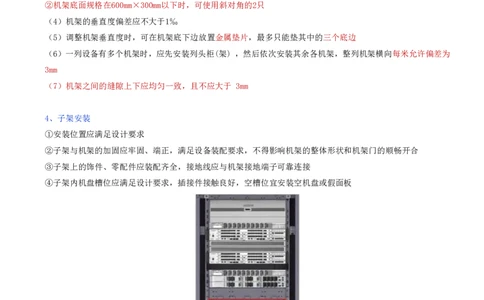

4、子架安装
①安装位置应满足设计要求
②子架与机架的加固应牢固、端正，满足设备装配要求，不得影响机架的整体形状和机架门的顺畅开合
③子架上的饰件、零配件应装配齐全，接地线应与机架接地端子可靠连接
④子架内机盘槽位应满足设计要求，插接件接触良好，空槽位宜安装空机盘或假面板5、机盘安装
①安装前应核对机盘的型号是否与现场要求的机盘型号、性能相符
②安插时应依据设计中的面板排列图进行，各种机盘要准确无误地插入子架中相应的位置
③插盘前必须戴好与机架连接完好的防静电手环，有手汗者要戴手套

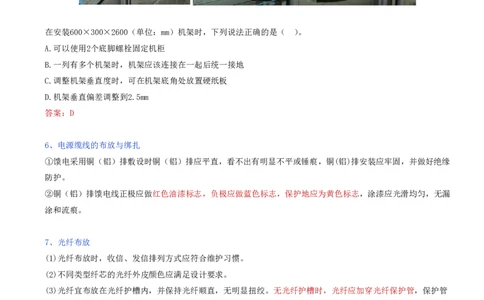

在安装600×300×2600（单位：mm）机架时，下列说法正确的是（ ）。
A.可以使用2个底脚螺栓固定机柜
B.一列有多个机架时，机架应该连接在一起后统一接地
C.调整机架垂直度时，可在机架底角处放置硬纸板
D.机架垂直偏差调整到2.5mm
答案：D
6、电源缆线的布放与绑扎
①馈电采用铜（铝）排敷设时铜（铝）排应平直，看不出有明显不平或锤痕，铜(铝)排安装应牢固，并做好绝缘
防护。
②铜（铝）排馈电线正极应做红色油漆标志，负极应做蓝色标志，保护地应为黄色标志，涂漆应光滑均匀，无漏
涂和流痕。
7、光纤布放
(1)光纤布放时，收信、发信排列方式应符合维护习惯。
(2)不同类型纤芯的光纤外皮颜色应满足设计要求。
(3)光纤宜布放在光纤护槽内，并保持光纤顺直，无明显扭绞。无光纤护槽时，光纤应加穿光纤保护管，保护管
应顺直绑扎在电缆槽道内或走线架上，并与电缆分开放置。
(4)光纤从护槽引出宜采用螺纹光纤保护管保护。
(5)光纤活接头处应留一定的富余，余长应依据接头位置情况确定，一般不宜超过2m。光纤连接线余长部分应整
齐盘放，曲率半径应不小于30mm。
8、电源缆线的成端
①10mm²及以下的单芯电力线宜采用打接头圈方式连接，打圈绕向与螺丝固紧方向一致。
②10mm²以上的电力电缆应采用铜（铝）鼻子连接，鼻子的材料应与电缆相吻合。③铜鼻子的规格必须与铜芯电源线规格一致，剥露的铜线长度适当，并保证铜缆芯完整接入铜鼻子压接管内，严
禁损伤和剪切钢缆芯线。
④安装在铜排上的铜鼻子应牢靠端正，采用合适的螺栓连接，并安装齐备的平垫圈和弹簧垫圈。
⑤铜鼻子压接管外侧应采用绝缘材料保护，正极用红色、负极用蓝色、保护地用黄色或黄绿色。
⑥电源线连接时应确保供电侧熔丝或空气开关处于断开状态，电缆接线端子（或端头）采用绝缘材料包裹严实，
依次连接保护地、工作地和工作电源，先连接供电侧端子后连接受电侧端子。
下列电源线布放的做法，正确的有（ ）。
A.电源线，信号线缆分离布放
B.利用铜管压接两段电源线
C.电源线连接前将熔丝断开
D.依次连接保护地、工作地和工作电源
E.先连接供电侧端子，后连接受电侧端子
答案：ACDE
【背景资料】某施工单位承接了一项通信工程，主要工作内容包括光缆施工、基站和电源设备安装。

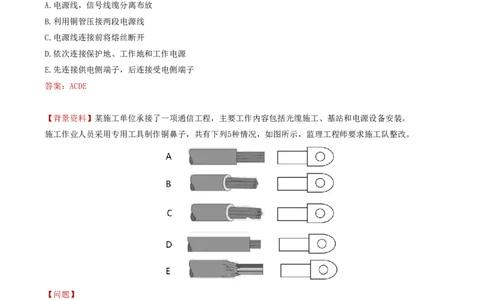

施工作业人员采用专用工具制作铜鼻子，共有下列5种情况，如图所示，监理工程师要求施工队整改。
【问题】
1.请指出铜鼻子制作过程哪些不符合规范要求？并说明如何处理。
2.制作铜鼻子的专用工具可能是哪些？
答案：
1.铜鼻子制作过程不符合规范要求的有：B、C、D、E。
处理：重新按标准制作。
2.压线钳、剥线钳、剪线钳
