3.3.1 基坑支护施工
2）支撑结构
支撑结构包括内支撑和外拉锚两种形式。

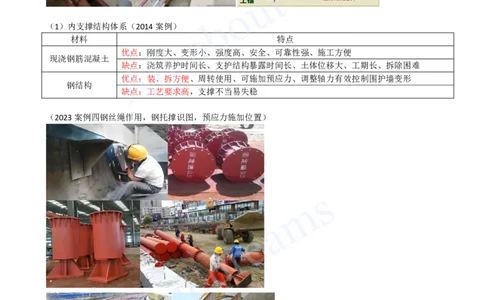

（1）内支撑结构体系（2014案例）
材料 特点
优点：刚度大、变形小、强度高、安全、可靠性强、施工方便
现浇钢筋混凝土
缺点：浇筑养护时间长、支护结构暴露时间长、土体位移大、工期长、拆除困难
优点：装、拆方便、周转使用、可施加预应力、调整轴力有效控制围护墙变形
钢结构
缺点：工艺要求高，支撑不当易失稳
（2023案例四钢丝绳作用，钢托撑识图，预应力施加位置）
④内支撑体系的布置原则：（2018.25）
⑤内支撑体系的施工：2021.24
a.内支撑结构的施工与拆除顺序应与设计一致，必须坚持先支撑后开挖的原则。[注：天一文化专有版权，未经许可不可转发或复印传播]
b.围檩与围护结构之间紧密接触，不得留有缝隙。如有间隙应用强度等级不低于C30的细石混凝土填充密实
或采用其他可靠连接措施。
c.钢支撑应按设计要求施加预压力，当监测到预加压力出现损失时，应再次施加预压力。（2019案例三/2023
案例四）
d.支撑拆除应在替换支撑的结构构件达到换撑要求的承载力后进行。（2023案例四）
当主体结构的底板和楼板分块浇筑或设置后浇带时，应在分块部位或后浇带处设置可靠的传力构件。

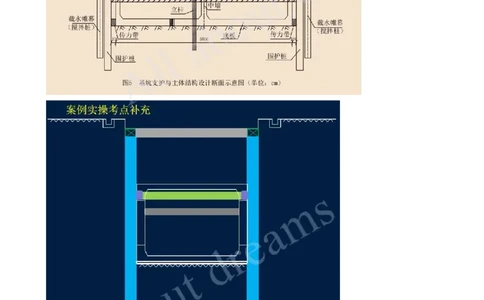

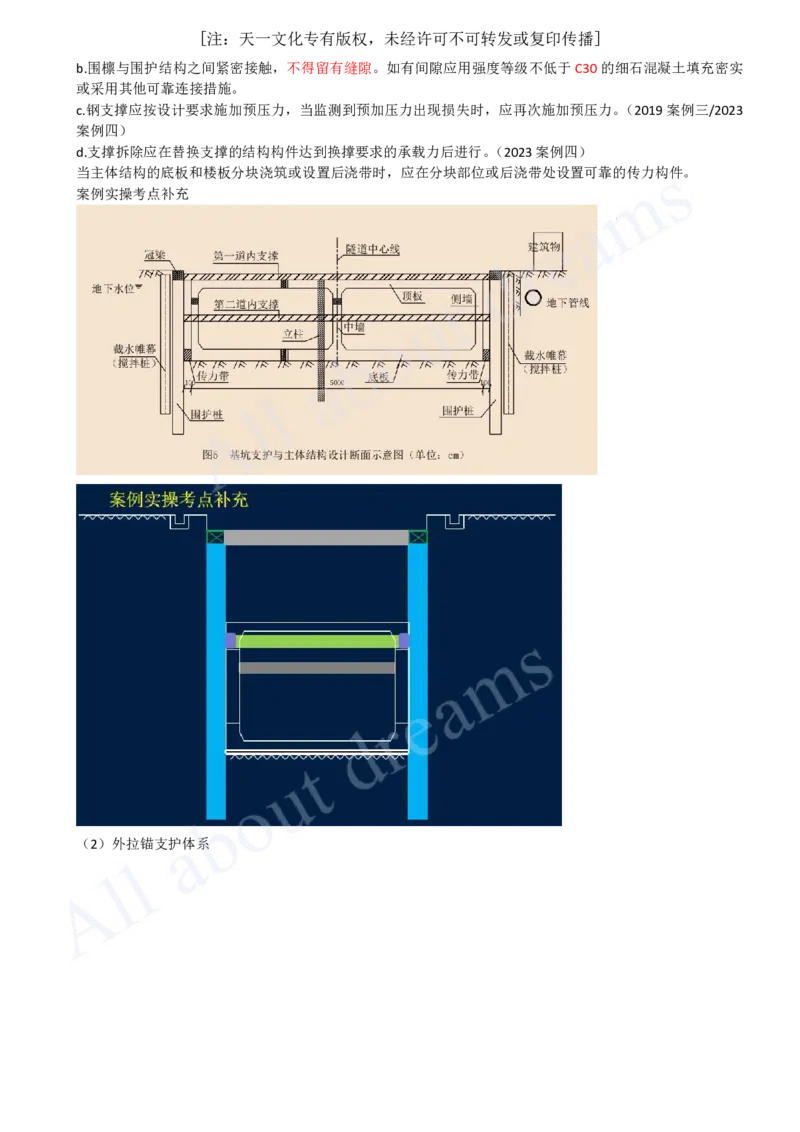

案例实操考点补充
（2）外拉锚支护体系[注：天一文化专有版权，未经许可不可转发或复印传播]

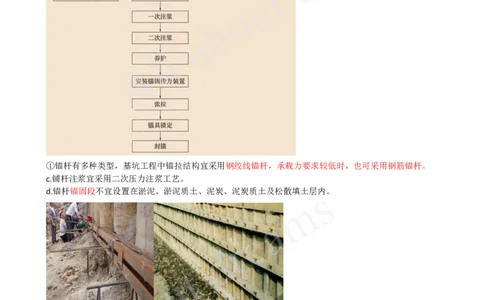

①锚杆有多种类型，基坑工程中锚拉结构宜采用钢绞线锚杆，承载力要求较低时，也可采用钢筋锚杆。
c.铺杆注浆宜采用二次压力注浆工艺。
d.锚杆锚固段不宜设置在淤泥、淤泥质土、泥炭、泥炭质土及松散填土层内。[注：天一文化专有版权，未经许可不可转发或复印传播]

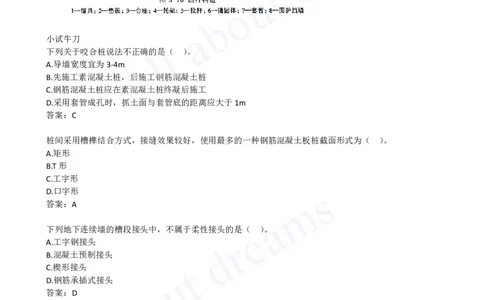

小试牛刀
下列关于咬合桩说法不正确的是（ ）。
A.导墙宽度宜为3-4m
B.先施工素混凝土桩，后施工钢筋混凝土桩
C.钢筋混凝土桩应在素混凝土桩终凝后施工
D.采用套管成孔时，抓土面与套管底的距离应大于1m
答案：C
桩间采用槽榫结合方式，接缝效果较好，使用最多的一种钢筋混凝土板桩截面形式为（ ）。
A.矩形
B.T形
C.工字形
D.口字形
答案：A
下列地下连续墙的槽段接头中，不属于柔性接头的是（ ）。
A.工字钢接头
B.混凝土预制接头
C.楔形接头
D.钢筋承插式接头
答案：D
结构材料可部分或全部回收利用的基坑围护结构有（ ）。
A.地下连续墙
B.钢板桩
C.钻孔灌注桩
D.深层搅拌桩
E.SMW工法桩
答案：BE
智汇宝图[注：天一文化专有版权，未经许可不可转发或复印传播]
