第2章 城市桥梁工程
案例（三）
背景资料：
某公司承建一座桥梁工程，双向四车道，桥面宽度 30m，横断面路幅划分为 2m（人行 道）+5m（非机动
车道）+16m（车行道）+5m（非机动车道）+2m（人行道）。上部结构为 5×20m 预制预应力混凝土简支空心板梁；
下部结构为构造 A 及φ 130cm 圆柱式墩，基础采用φ150cm 钢筋混凝土钻孔灌注桩；重力式 U 型桥台；桥面

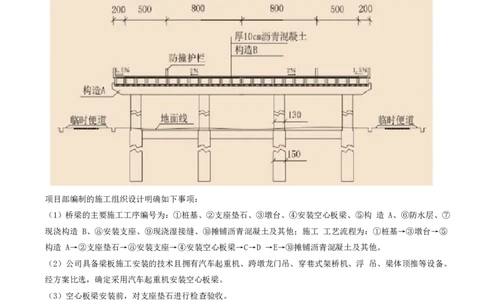

铺装结构层包括厚 10cm 沥青混凝土、构造 B、 防水层。桥梁立面如图 1 所示。
项目部编制的施工组织设计明确如下事项：
（1）桥梁的主要施工工序编号为：①桩基、②支座垫石、③墩台、④安装空心板梁、⑤构 造 A、⑥防水层、⑦
现浇构造 B、⑧安装支座、⑨现浇湿接缝、⑩摊铺沥青混凝土及其他；施工 工艺流程为：①桩基→③墩台→⑤
构造 A→②支座垫石→⑧安装支座→④安装空心板梁→C→D →E→⑩摊铺沥青混凝土及其他。
（2）公司具备梁板施工安装的技术且拥有汽车起重机、跨墩龙门吊、穿巷式架桥机、浮 吊、梁体顶推等设备。
经方案比选，确定采用汽车起重机安装空心板梁。
（3）空心板梁安装前，对支座垫石进行检查验收。
问题：
1.写出图 1 中构造 A、B 的名称。
2.写出施工工艺流程中 C、D、E 的名称或工序编号。
3.指出项目部选择汽车起重机安装空心板梁考虑的优点。
4.写出支座垫石验收的质量检验主控项目。
答案：
1.构造 A：盖梁；构造 B：水泥混凝土基层2.C：⑨; D：⑦; E：⑥
3.有临时便道，场地较平整，施工方便灵活；施工成本低；施工速度快；对施工现场环境 影响小；适用于定时
吊装。
4.支座垫石主控项目：强度、顶面高程、平整度、坡度、坡向。
案例（四）
背景资料
某市政公司承建城市跨线桥，主桥长550m，桥宽25m，跨越现况水渠；桥梁主跨上部结构为钢筋混凝土预应力连
续梁，跨径组合为30m+35m+30m，其余部分为30m长预制T梁。桥梁下部结构为钻孔灌注桩，每墩位8根桩，对称布

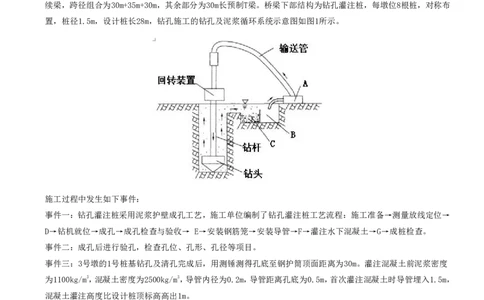

置，桩径1.5m，设计桩长28m，钻孔施工的钻孔及泥浆循环系统示意图如图1所示。
施工过程中发生如下事件：
事件一：钻孔灌注桩采用泥浆护壁成孔工艺，施工单位编制了钻孔灌注桩工艺流程：施工准备→测量放线定位→
D→钻机就位→成孔→成孔检查与验收→ E→安装钢筋笼→安装导管→F→灌注水下混凝土→G→成桩检查。
事件二：成孔后进行验孔，检查孔位、孔形、孔径等项目。
事件三：3号墩的1号桩基钻孔及清孔完成后，用测锤测得孔底至钢护筒顶面距离为30m。灌注混凝土前泥浆密度
为1100kg/m3，混凝土密度为2500kg/m3，导管内径为0.2m，导管距离孔底为0.5m，首次灌注混凝土时导管埋入1.5m，
混凝土灌注高度比设计桩顶标高高出1m。
问题：
1.根据图1分析本工程钻机属于何种类型，写出图1中设备或设施A、B、C的名称。
2.写出事件一中空缺工序D、E、F、G的名称。
3.写出事件二中验孔项目还应该有哪些？
4.计算事件三中，首批混凝土灌注方量及灌注单桩混凝土所需方量（单位：m3。计算过程及结果均保留两位小数，
π取3．14）。
5.写出制备泥浆用的材料及预防塌孔时改善泥浆的材料。答案：
1.正循环回转钻机；A：泥浆泵；B：储浆池；C：沉淀池。（4分）
2.D：埋设护筒；E：清孔；F：二次清孔；G：拔出护筒（4分）
3.孔深、垂直度、泥浆性能、沉渣厚度。（2分）
4.（1）孔内混凝土方量为：1/4×3.14×（1.5）2×2≈3.53m3
导管内混凝土高度为：1100×28/2500=12.32m
导管内混凝土方量为：1/4×3.14×（0.2）2×12.32≈0.39m3
首批混凝土灌注方量为：3.53+0.39=3.92m3。（3分）

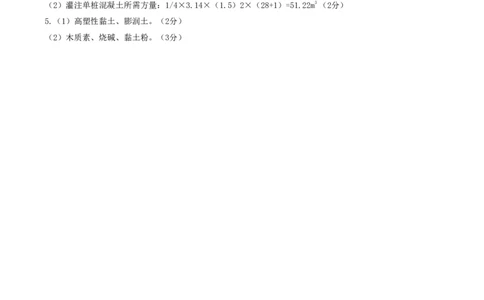

（2）灌注单桩混凝土所需方量：1/4×3.14×（1.5）2×（28+1）=51.22m3（2分）
5.（1）高塑性黏土、膨润土。（2分）
（2）木质素、烧碱、黏土粉。（3分）
