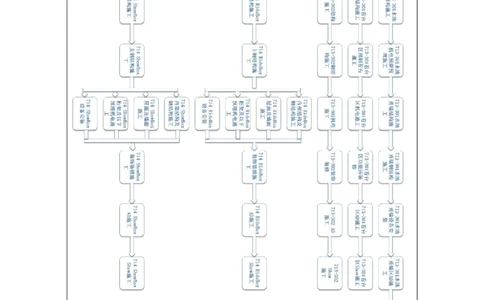

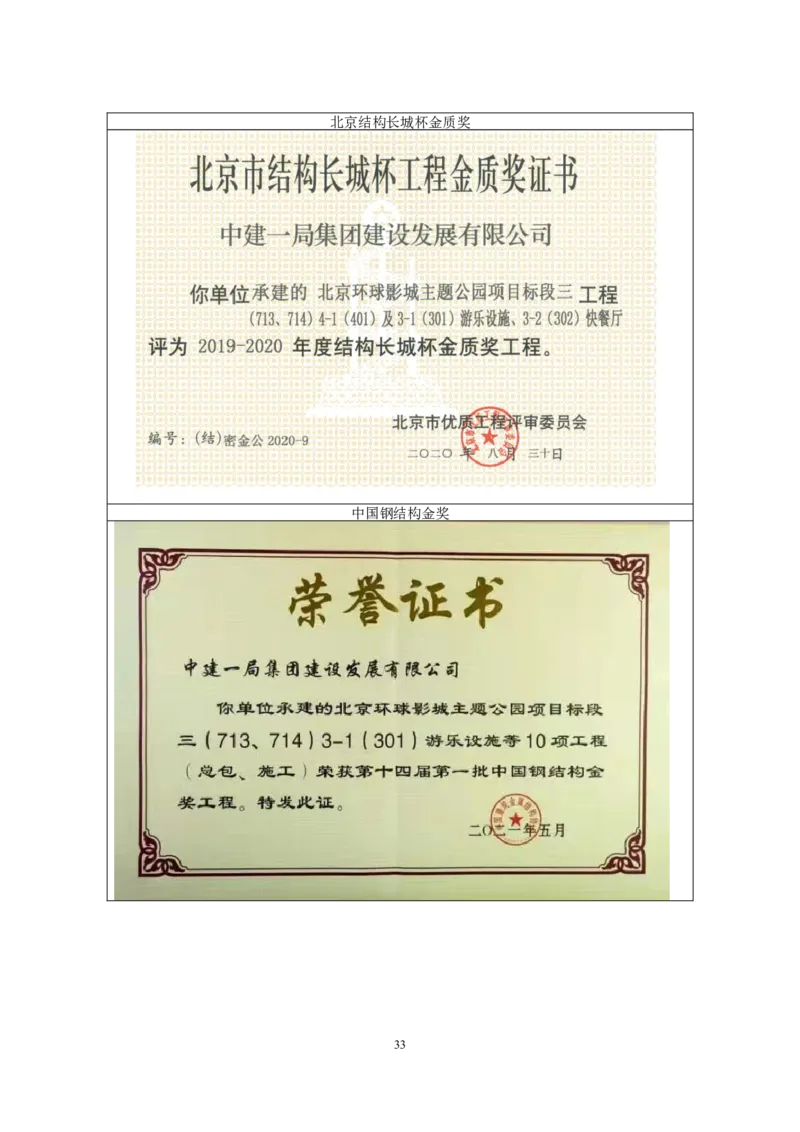

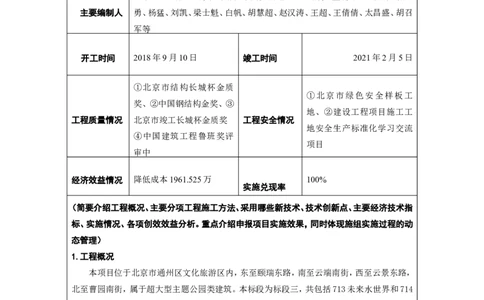

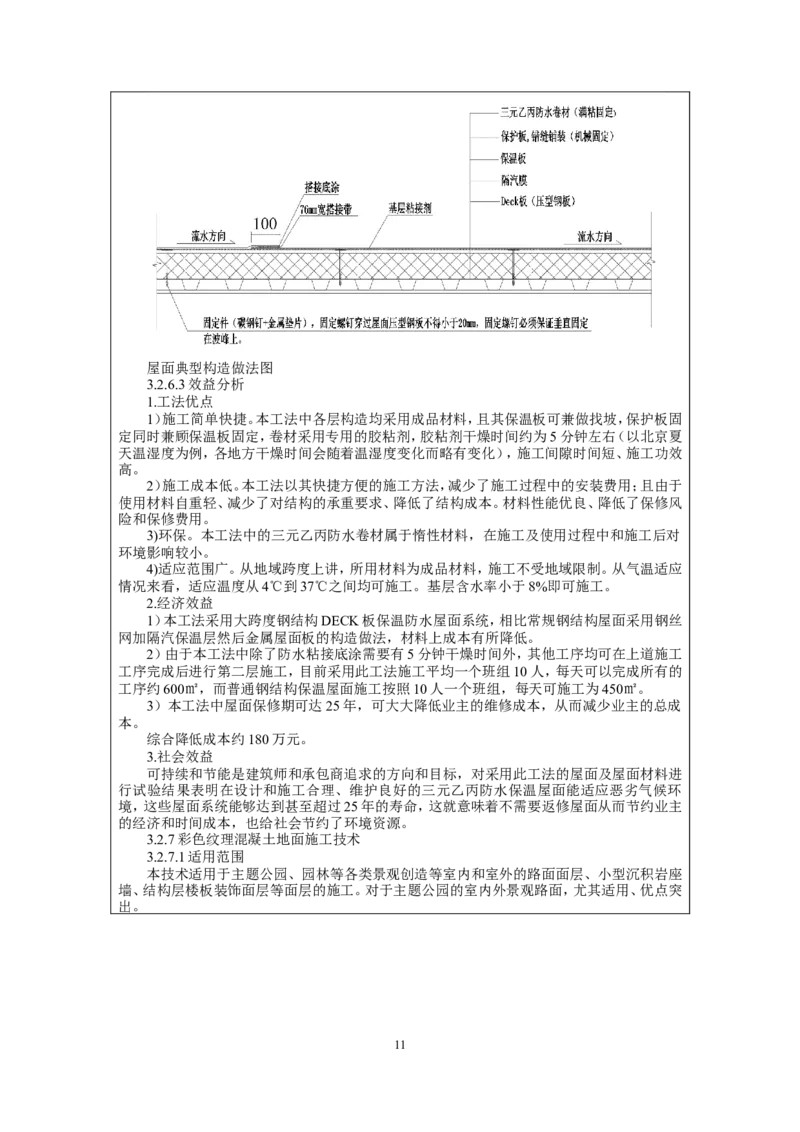

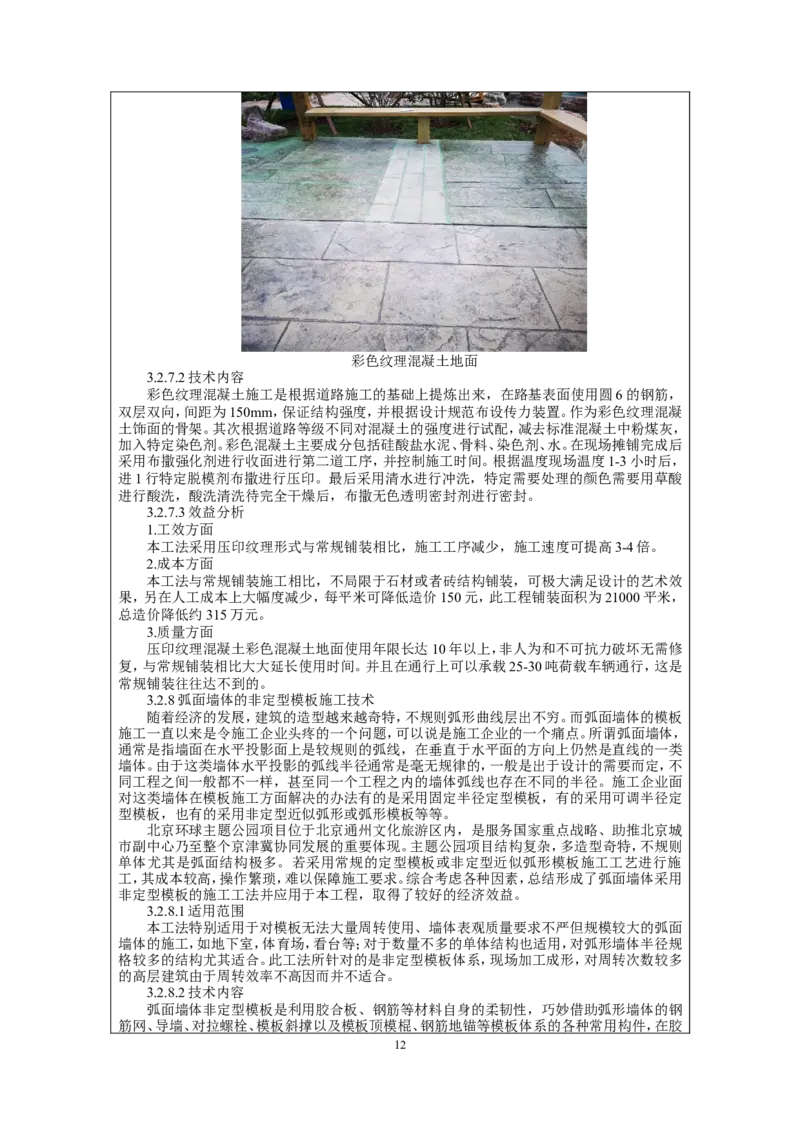

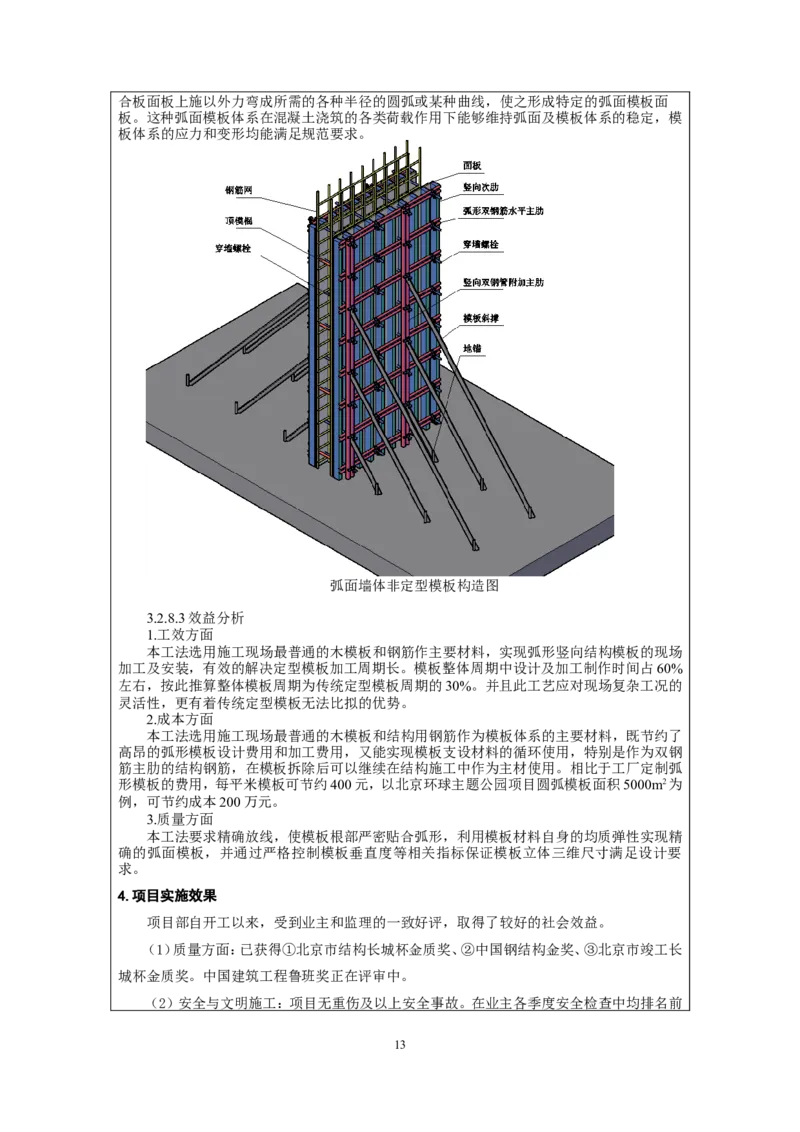

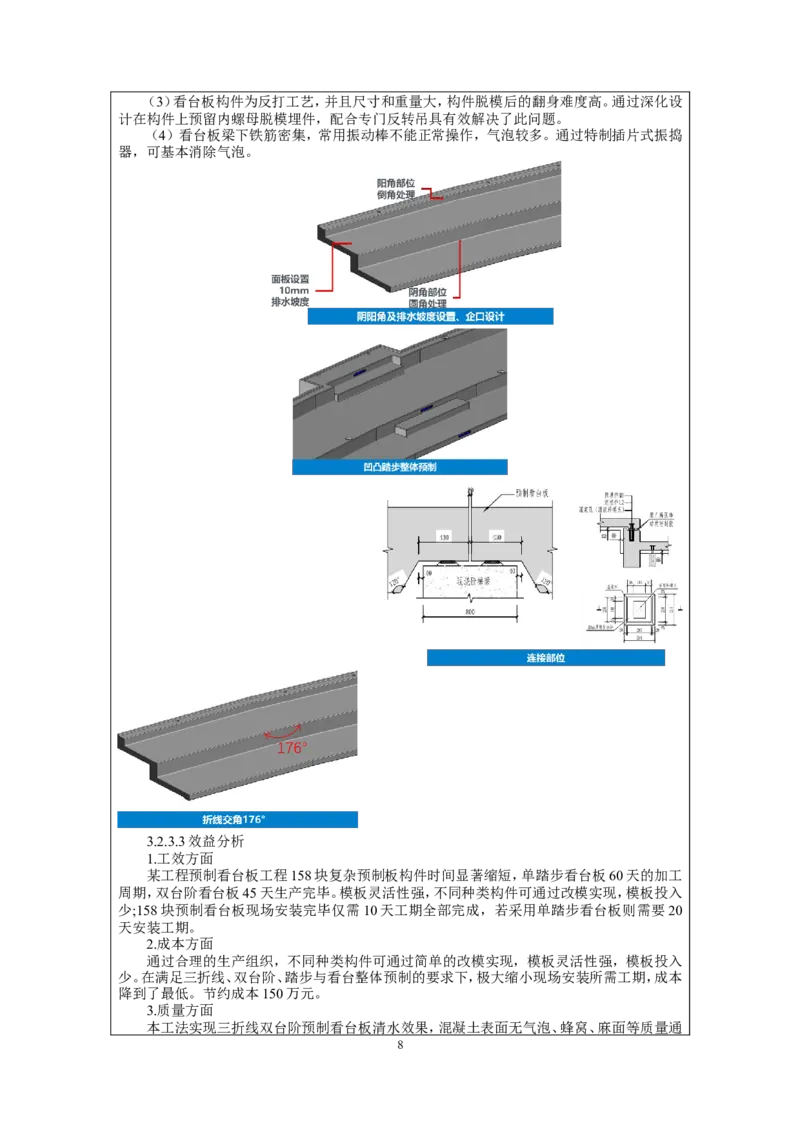

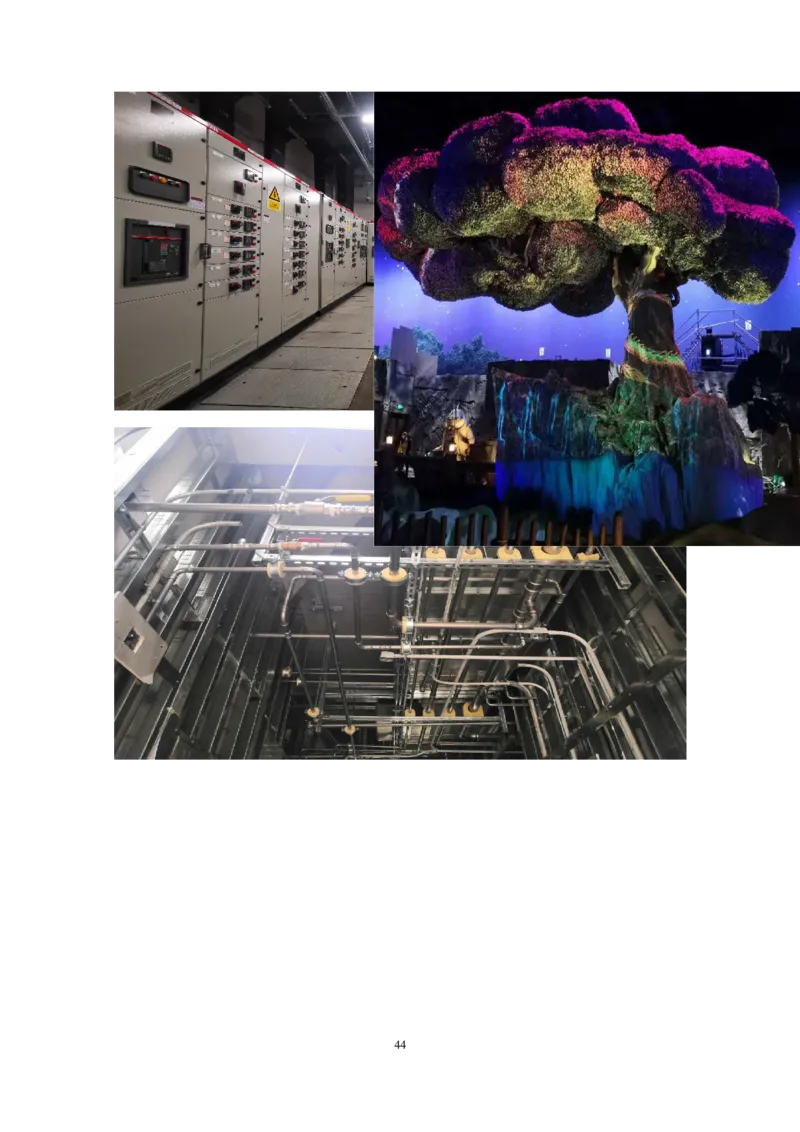

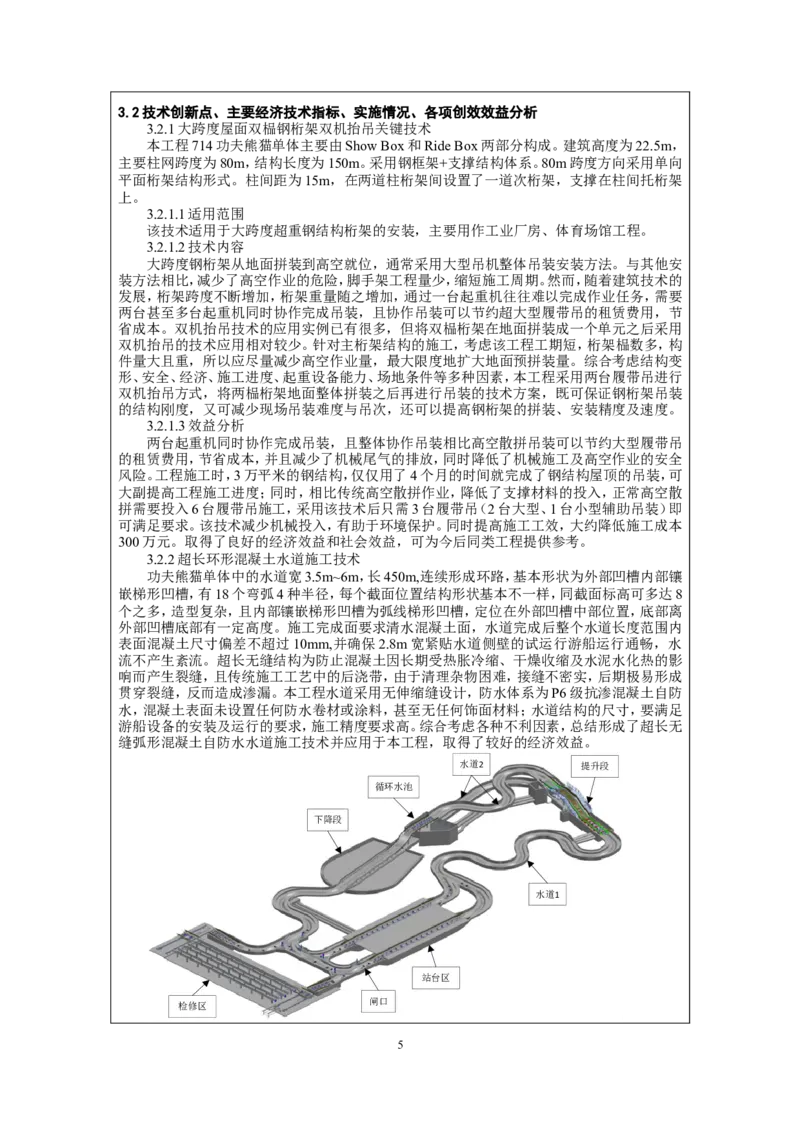

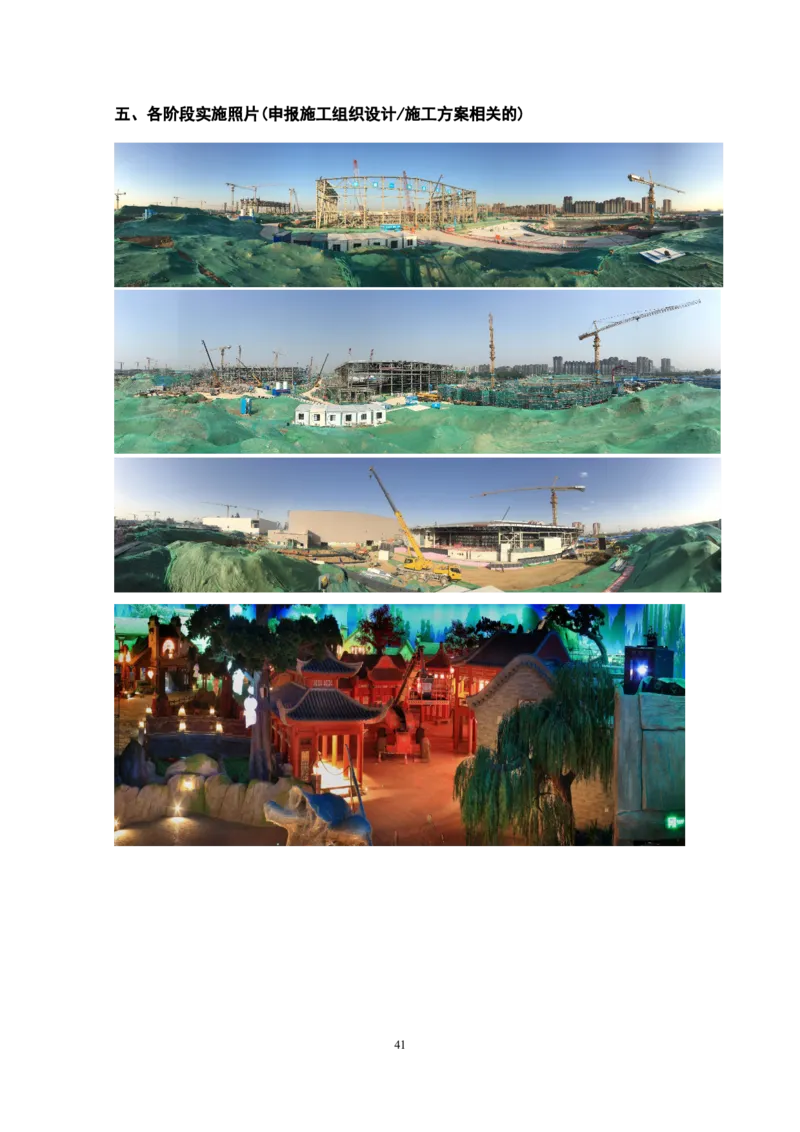

附件二 2022 年度施工组织设计、施工方案编制技能竞赛申报表 一、项目基本情况 1中建一局集团建设发展有 北京环球影城主题公园项目 申报单位 项目名称 限公司环球主题公园标段 标段三（713、714）3-1（301） 三项目部 游乐设施等10项 一等奖 申报内容 713及714施工组织设计 申报等级 工程类型 基础设施 建筑面积 39342.86 m2 周予启、王磊、王鸿章、黄勇、史媛、向绪君、张萍梅、董润萍、李晓明、郭立 主要编制人 勇、杨猛、刘凯、梁士魁、白帆、胡慧超、赵汉涛、王超、王倩倩、太昌盛、胡召 军等 开工时间 2018年9月10日 竣工时间 2021年2月5日 ①北京市结构长城杯金质 ①北京市绿色安全样板工 奖、②中国钢结构金奖、③ 地、②建设工程项目施工工 工程质量情况 北京市竣工长城杯金质奖 工程安全情况 地安全生产标准化学习交流 ④中国建筑工程鲁班奖评 项目 审中 经济效益情况 降低成本1961.525万 100% 实施兑现率 （简要介绍工程概况、主要分项工程施工方法、采用哪些新技术、技术创新点、主要经济技术指 标、实施情况、各项创效效益分析。重点介绍申报项目实施效果，同时体现施组实施过程的动 态管理） 1.工程概况 本项目位于北京市通州区文化旅游区内，东至颐瑞东路，南至云端南街，西至云景东路， 北至曹园南街，属于超大型主题公园类建筑。本标段为标段三，共包括713未来水世界和714 功夫熊猫两个地块。 本项目总建筑面积约为39342.86㎡。本项目主要建筑功能为主题乐园，其中713未来水 世界地块分为301水世界和302水手餐厅两个独立部分，301水世界为表演区，主要由看台、 水池和后场区构成，302为快餐厅及辅助用房。714功夫熊猫地块主要由Show Box和Ride Box两个部分构成，单体周边有局部矮屋面，单体内分布有景观、游乐及表演等设施，内部局 部有夹层，无地下室。 2.主要分项工程施工方法 2.1施工总体思路 2（1）本工程施工单体包括713-301、713-302、714三个独立的单体，施工时三个独立单体 各自同时施工。 （2）714又分为Ride box及Show box两部分，713-301又分为水池区及看台区两部分， 713-302不分区。714的Ride box及Show box同时施工，713分水池区及看台区两部分同时 施工。 （3）713及714施工总体先施工土方，再施工结构及预留预埋机电，接着施工钢结构，然 后施工建筑屋面及墙面，随后内部装饰装修及Ride 设备，最后Show部分。 2.2 总体施工工序 713-301、713-302及714单体施工涉及土方、结构、钢结构、屋面及墙面、机电、Ride设备 安装、AD专业施工、show施工等各个专业，各个专业互相穿插，但是各个单体各成体系独立施 工。 具体的施工工序如下： 3总体施工工序 3.新技术、技术创新点、主要经济技术指标、实施情况、各项创效效益分析 3.1新技术 本工程采用了《北京市建设领域百项重点推广项目》中50项技术，采用了《建筑业十项新 技术》（2017版）中9大项新技术和28项具体新技术。 43.2技术创新点、主要经济技术指标、实施情况、各项创效效益分析 3.2.1大跨度屋面双榀钢桁架双机抬吊关键技术 本工程714功夫熊猫单体主要由Show Box和Ride Box两部分构成。建筑高度为22.5m， 主要柱网跨度为80m，结构长度为150m。采用钢框架+支撑结构体系。80m跨度方向采用单向 平面桁架结构形式。柱间距为15m，在两道柱桁架间设置了一道次桁架，支撑在柱间托桁架 上。 3.2.1.1适用范围 该技术适用于大跨度超重钢结构桁架的安装，主要用作工业厂房、体育场馆工程。 3.2.1.2技术内容 大跨度钢桁架从地面拼装到高空就位，通常采用大型吊机整体吊装安装方法。与其他安 装方法相比，减少了高空作业的危险，脚手架工程量少，缩短施工周期。然而，随着建筑技术的 发展，桁架跨度不断增加，桁架重量随之增加，通过一台起重机往往难以完成作业任务，需要 两台甚至多台起重机同时协作完成吊装，且协作吊装可以节约超大型履带吊的租赁费用，节 省成本。双机抬吊技术的应用实例已有很多，但将双榀桁架在地面拼装成一个单元之后采用 双机抬吊的技术应用相对较少。针对主桁架结构的施工，考虑该工程工期短，桁架榀数多，构 件量大且重，所以应尽量减少高空作业量，最大限度地扩大地面预拼装量。综合考虑结构变 形、安全、经济、施工进度、起重设备能力、场地条件等多种因素，本工程采用两台履带吊进行 双机抬吊方式，将两榀桁架地面整体拼装之后再进行吊装的技术方案，既可保证钢桁架吊装 的结构刚度，又可减少现场吊装难度与吊次，还可以提高钢桁架的拼装、安装精度及速度。 3.2.1.3效益分析 两台起重机同时协作完成吊装，且整体协作吊装相比高空散拼吊装可以节约大型履带吊 的租赁费用，节省成本，并且减少了机械尾气的排放，同时降低了机械施工及高空作业的安全 风险。工程施工时，3万平米的钢结构，仅仅用了4个月的时间就完成了钢结构屋顶的吊装，可 大副提高工程施工进度；同时，相比传统高空散拼作业，降低了支撑材料的投入，正常高空散 拼需要投入6台履带吊施工，采用该技术后只需3台履带吊（2台大型、1台小型辅助吊装）即 可满足要求。该技术减少机械投入，有助于环境保护。同时提高施工工效，大约降低施工成本 300万元。取得了良好的经济效益和社会效益，可为今后同类工程提供参考。 3.2.2超长环形混凝土水道施工技术 功夫熊猫单体中的水道宽3.5m~6m，长450m,连续形成环路，基本形状为外部凹槽内部镶 嵌梯形凹槽，有18个弯弧4种半径，每个截面位置结构形状基本不一样，同截面标高可多达8 个之多，造型复杂，且内部镶嵌梯形凹槽为弧线梯形凹槽，定位在外部凹槽中部位置，底部离 外部凹槽底部有一定高度。施工完成面要求清水混凝土面，水道完成后整个水道长度范围内 表面混凝土尺寸偏差不超过10mm,并确保2.8m宽紧贴水道侧壁的试运行游船运行通畅，水 流不产生紊流。超长无缝结构为防止混凝土因长期受热胀冷缩、干燥收缩及水泥水化热的影 响而产生裂缝，且传统施工工艺中的后浇带，由于清理杂物困难，接缝不密实，后期极易形成 贯穿裂缝，反而造成渗漏。本工程水道采用无伸缩缝设计，防水体系为P6级抗渗混凝土自防 水，混凝土表面未设置任何防水卷材或涂料，甚至无任何饰面材料；水道结构的尺寸，要满足 游船设备的安装及运行的要求，施工精度要求高。综合考虑各种不利因素，总结形成了超长无 缝弧形混凝土自防水水道施工技术并应用于本工程，取得了较好的经济效益。 水道2 提升段 循环水池 下降段 水道1 站台区 闸口 检修区 5现浇混凝土水道三维图 3.2.2.1适用范围 本技术适用于超长混凝土水道或水池等防水结构的施工，对于无伸缩缝、截面复杂、防水 性能要求高、有斜槽的结构尤其适用，优点突出。 3.2.2.2技术内容 北京环球影城主题公园项目中的水道，为弧形闭合循环现浇钢筋混凝土结构，全长 450m，建筑面积约2000㎡，共有15道弧形，其弧度最大为172°，最小弧度为53°，部分水道结 构为双层，上层水道墙顶标高为3.64m，上层水道两端设置提升区和俯冲区，水道斜面坡度为 45°。 对于超长混凝土自防水结构，使用定制的钢木梁模板体系，并设置水平面凹槽的箱型模 板，通过对结构水平和竖向的拆解，将混凝土按次序分层、分段浇筑；在混凝土中掺入防水及 抗裂外加剂，增加混凝土自身的防水、抗裂效果，根据水平分段设置膨胀加强带，防止混凝土 收缩开裂；在竖向施工缝，将构造钢筋断开并采取补强措施，以防止水通过施工缝渗入腐蚀钢 筋。 水道混凝土典型横截面 水道混凝土典型纵向截面 技术特点： （1）防水性能高。本技术提出了一种创新型施工缝节点，避免水从施工缝处渗入结构锈蚀 钢筋，并结合水泥基渗透结晶、聚羧酸抗裂纤维添加剂的使用，提高混凝土防水、抗渗性能，又 采用膨胀加强带的做法减少了施工缝数量，保证混凝土水道结构的防水效果。 （2）施工工效高。本技术对于有较高防水要求的混凝土施工，免去了传统防水卷材或涂层 的施工，且由于膨胀加强带的设置，减少施工缝处安装止水钢板或止水条施工工序，省去了防 水施工工序，大大提高施工工效。 （3）结构耐久性好。本技术提出的创新型施工缝节点将施工缝迎水面的钢筋断开，相当于 增加了混凝土保护层的厚度，在不影响结构抗剪性能的前提下可有效防止施工缝位置处的钢 筋锈蚀，提高了结构的安全性，延长了混凝土结构的使用寿命。 （4）施工质量高。本技术采用天宝放线机器人进行精准定位、膨胀螺栓固定底板箱型模板 及水道侧壁定制弧形模板体系，可有效保证水道结构尺寸偏差，满足游船设备的安装对弧形 水道结构高精度要求；采用的透水模板布可防止水道底板梯形凹槽蜂窝麻面的产生，达到清 水混凝土表观效果。 3.2.2.3效益分析 1.工效方面 （1）本技术使用定型木模板，能在有限操作空间内，实现模板的快速安装、就位，取代了 模板的现场加工，与传统的散支散拆模板安装工艺相比，施工效率提高了3倍。传统的模板安 装，工人的施工效率是10m2/人.天，采用定型木模板，工人的施工效率是40m2/人.天。 6（2）采用连续性膨胀加强带代替后浇带的设置，无需进行界面清理及凿毛，且不用等待 14-60天之后封闭，大大缩短施工工期。 2.成本方面 （1）本技术与传统混凝土结构施工相比，无需在现场使用大量的木方、钢管等作为龙骨， 且不需要对弧形、异型构件进行模板裁切、拼接、加固等，只需对定型模板进行现场拼装即可， 节省了大量人工。 人工费：以每段水道（长约30m）为例 1）散支散拆木模无需大型机械配合。木模的拼装、加固等需要20人3天完成，计60人 工，拆除需10人2天完成，计20人工；按每人工300元计，安拆费共：（60+20）*300=24000 元。 2）定型木模板需汽车吊配合。定型木模板到场预拼装需要4人2天，计8人工；木模板安 装需10人2天完成，计20人工；拆除需10人1天，计10人工；汽车吊租赁费用为1200元/天， 安拆费共：（8+20+10）*300+1200*3=15000元。 （2）膨胀加强带的设计，节省了施工缝剔凿、止水钢板安装和施工缝处理等施工工序，也 避免了后浇带施工间歇的工期成本。 1）传统后浇带施工工艺，后浇带两侧留设止水钢板并支模约需2人1天完成，计2人工； 施工缝剔凿、拆模需2人1天完成，计2人工；费用为（2+2）*300=1200元； 2）使用膨胀加强带，仅需设置钢丝网，1人半天，即0.5人工，共0.5*300=150元。 水道共计450m，以上共节约60.525万元。 3.2.3预制看台板加工安装技术 未来水世界观演区半圆形弧形看台面积2000多平米，看台上下两部公分18排。上部看台 为内凹踏步，且首步台阶为三阶内凹踏步，构造复杂。下部为普通外凸踏步。一般规模较大、建 筑质量要求较高的体育场馆大多采用预制混凝土看台技术。国内基本所有预制看台工程都采 用单台阶预制看台板，单独预制踏步方式，预制构件数量众多，且拼缝多不美观，在工期紧、体 量大的工程中安装工期优势不明显。 3.2.3.1适用范围 适用于体育场馆预制清水混凝土看台板加工和安装，尤其适用于预制看台板形式为三折 线双台阶形式，踏步是凹、凸踏步与看台板整体预制的预制看台板工程。对最小半径为30米 以上的弧形看台均有较好的模拟效果，施工高效便捷。 3.2.3.2技术内容 北京环球主题公园水世界看台为弧形形式，踏步为凹凸踏步结合形式，为减少拼缝，提高 防水性能，本技术介绍了一种三折线双台阶、凹凸踏步和看台板整体预制的看台板生产、安装 方法。由于此板型国内首次采用，存在构件生产难度大、安装困难等问题。中建一局集团建设 发展有限公司联合构件生产厂家开展技术创新，着眼全过程解决了模板设计、组装、改模，混 凝土振捣，脱模与翻身工艺，存放和运输困难，现场安装精度高等技术难题，成功完成了构件 生产、运输和安装，为后续工程应用提供支持。 预制看台板深化完成后，将现场施工变为了工程制造，构件精度和质量大大提升，缩短了 现场施工；采用国内首创的双踏步三折线的设计方法，减少了板块数量，缩短了吊装工期。 预制看台板构件采用反打工艺生产，可实现清水混凝土外观效果。根据预制看台板加工 图设计和加工钢模具。模具采用螺栓连接，改制方便快捷，尺寸不同的构件可经过改模实现， 模具应有足够的强度、刚度、稳定性。模具内喷涂水性脱模剂，放置钢筋笼和预埋件，然后浇筑 混凝土并养护达到脱模强度。专用吊具和预制看台板构件的预埋脱模埋件配合完成脱模和反 转，然后运送至堆场，构件制作完成。生产完毕同型号构件后改模生产其他构件。现场安装时， 预制看台板与现浇梯形梁结构连接采用橡胶-混凝土混合支座加上销栓固定，预制看台板与预 制看台板之间采用橡胶垫片加销栓固定。 构件生产过程中克服了多项重难点问题。主要如下： （1）看台板生产工期紧张，仅为45天。三折线双台阶看台板、踏步板与看台板整体预制， 看台板尺寸精度和表面质量要求高，因此模具设计、制作、改制难度大。通过细致施工组织、模 具受力计算、模板栓接连接等措施有效解决了此难点。 （2）看台板构件异形，脱模难度大，踏步处容易掉角。通过反复制作样板将踏步垂直面做 成斜角，外凸踏步形成下宽上窄的形式，内凹踏步形成下窄上宽解决了此问题。 7（3）看台板构件为反打工艺，并且尺寸和重量大，构件脱模后的翻身难度高。通过深化设 计在构件上预留内螺母脱模埋件，配合专门反转吊具有效解决了此问题。 （4）看台板梁下铁筋密集，常用振动棒不能正常操作，气泡较多。通过特制插片式振捣 器，可基本消除气泡。 3.2.3.3效益分析 1.工效方面 某工程预制看台板工程158块复杂预制板构件时间显著缩短，单踏步看台板60天的加工 周期，双台阶看台板45天生产完毕。模板灵活性强，不同种类构件可通过改模实现，模板投入 少;158块预制看台板现场安装完毕仅需10天工期全部完成，若采用单踏步看台板则需要20 天安装工期。 2.成本方面 通过合理的生产组织，不同种类构件可通过简单的改模实现，模板灵活性强，模板投入 少。在满足三折线、双台阶、踏步与看台整体预制的要求下，极大缩小现场安装所需工期，成本 降到了最低。节约成本150万元。 3.质量方面 本工法实现三折线双台阶预制看台板清水效果，混凝土表面无气泡、蜂窝、麻面等质量通 8病。看台板加工尺寸精度高，细部构造混凝土坚实，上下预制看台板拼接效果好。安装完成后 整体看台模拟弧形效果好、拼缝少、整体性高。 4.环境效益 近年来应用越来越多，装配式看台技术相比现浇既有节约模板投入、减少现场湿作业量、 施工进度快、外型美观、构件耐久性好、社会环境效益好等优点，又能消除超长结构应力复杂 开裂风险。随着我国大力推行装配式建筑，绿色施工理念深入，国际国内体育赛事火爆，装配 式体育场看台技术应用前景将越来越广。 3.2.4基于BIM技术的复杂埋地管道精准施工技术 714功夫熊猫单体是房中房结构体系，内部游乐设备、设施功能众多，对应的地下预埋机 电管线很多，包含了设备弱电、水景管线、安防管线等十七个专业的管线，且每个专业的管线 分布众多，标高变化不一，由此十七个专业的管线分布遍布功夫熊猫39000平方米整个地下 的每个角落，并且标高分布在-2.5m~-0.1m区间5个不同标高层，错综交叉。并且大部分管线 在房中房游乐设施的结构基础之下，需要在基础施工前先行施工及准确的预留出地面接口确 保与后施工结构相匹配。而且游艺设施造型独特、定位要求相当精准、接线点位众多，对于管 线出地面接口的定位精度要求相当高。 3.2.4.1适用范围 本技术适用于对埋地管道质量要求高、精度要求高且工期进度要求紧张等埋地管线的施 工，对于管线排布密集复杂、分层较多且存在交叉的情况，尤其适用，优点突出。 3.2.4.2技术内容 经过分析研究，由于埋地管线施工时场地空旷，无轴网，无墙体，不能按常规工程放线模 式定位，项目部在充分考虑管线与结构位置及标高关系、多层管线之间位置及标高关系、管线 与游艺设施点位精确接驳关系、管线地面引出点与现场交通及其他管线位置关系等多方面综 合之后，采用BIM技术进行埋地管线优化，在BIM模型中设置现场控制点坐标和埋地管线点 坐标分量作为BIM模型复合对比，进而通过Trimble Field Link软件连接内业到外业，进行可 视化放样，实现精准快速放样；精准放样之后，进行管道的沟槽开挖；清槽并确定好标高之后， 于底层铺设砂垫层夯实；垫层取样自检合格后，进行二次放线定位，按照“先深后浅、先末端 再直线段”的原则进行管道敷设，每敷设一层即进行中、粗砂回填；待所有标高管道敷设完成 后，管顶以上10cm部分回填中、粗砂夯实，最后沟槽内采用回填土夯实。通过将该施工工法规 范化、标准化、程序化，切实落到施工过程中，使埋地管道的施工达到高质量和高精度要求，同 时提升施工效率。 同时在市场调研之后，尝试了高分子混凝土预制拉线井的采用，进一步提高了施工效率 和保证了生态环保。在工程实践中，提出了“基于BIM技术的复杂埋地管道精准施工”的优 化施工方案，并通过设计审核。同时，在实际实施中总结形成集团级施工工法。通过将该施工 工法规范化、标准化、程序化，切实落到施工过程中，使埋地管道的施工达到高质量和高精度 要求，同时提升施工效率。 3.2.4.3效益分析 1.工效方面 本工法采用智能全站仪改变了埋地管道测量定位的效率，放样效率是之前的4-6倍。采用 预制拉线井使安装时间显著缩短，与传统现浇混凝土拉线井相比工序少，施工速度可提高2-3 倍。 2.成本方面 本技术与传统地埋管道施工相比，无需各专业自己边测量边安装，以本工程为例，若测量 50个点位，采用传统方式测量需要3天、3人，而采用该工法仅需2-4小时、1人，节省2.5天时 间，8.5人次/每天，节省了大量测量人工费约90%。此外，使用预制拉线井无需工人现场绑筋 支模，更有利与节省人工成本。共计节约成本450万元。 3.质量方面 本工法适用于预埋地下尤其是分层较多存在管路交叉的管道敷设，应用智能全站仪实测 实量，采集现场施工成果的三维信息，通过实际数据与设计数据的一系列简单对比分析来检 查管线安装施工定位，敷设施工精度高，分层夯实，验收通过率高。 3.2.5基于BIM的现场施工管理信息技术 3.2.5.1适用范围 本工程涉及多达28个专业，深化设计体量大，深化要求高，深化设计专业交叉协调多。首 先，在深化过冲中各专业需要相互多次提资，图纸的时效性管理难度很大；其次，各专业相互 深化嵌入度深，界限相对比较模糊，需要有一个专业进行专业综合布置，保证各专业协调进 行，各专业无缝衔接组织难度高；北京环球的整体深化量在3万张图纸，并且以上工作都需要 在相对有限的时间内完成。基于BIM的三维模型可以更加直观的展示工程实体，结合施工图 9纸，更易于管理者掌握现场情况，快速决策。因此基于BIM平台的全专业深化技术在主题公 园项目中不可或缺。 3.2.5.2效益分析 1.结合本工程施工方案及进度计划，完成4D施工模拟，通过模型可视化演示，在建造过 程中合理制定施工计划、精确掌控施工进度、优化使用现场各类施工资源并对施工现场进行 科学合理的布置，以缩短工期、降低造价、减少浪费。 2.在施工前通过施工方案、施工工艺的三维模拟，对操作人员进行可视化方案交底，可视 化讲解施工方法，使施工难度降到最低，使施工人员直观的了解整个施工环节的节点工序，清 晰的把握施工过程中的难点和要点。 3.过程中对重点施工方案和关键部位的工艺、工序借助BIM模型进行模拟和分析，优化 施工方案及施工工艺，提高方案的可行性。 4.对大型机电设备采购及进场安装拟采用二维码编码系统。在BIM建模阶段，每台设备 模型在BIM系统中赋予独立唯一编码，在设备采购、出厂、运输、进入现场安装各个阶段，采 用扫描器进行扫码，并将相关信息传至BIM平台。 5.在现场检查中发现的各种实体施工问题，可采用手持终端设备进行拍照，通过云台系统 上传，利用互联网完成基于相同模型的客户端内通过声音、图像等的在线讨论，及时解决现场 施工问题。工程现场人员通过移动客户端（如手机）在现场进行质量、安全等问题经行检查的 同时可以通过对关键部位进行拍照并且注释加以说明，通过移动端操作上传到云端，实时共 享给相关的技术人员或者安全人员。收到提示信息后相关人员可以立即对现场人员发现的问 题进行反馈，避免返工。 6.成本方面，综合降低270万元。 3.2.6 大跨度钢结构DECK板保温防水屋面系统快速施工技术 3.2.6.1 适用范围 本技术适用于需保温防水的钢结构屋面。由于施工中使用材料宽幅大、材料性能优良、且 施工方便快捷，特别适用于对防水要求高、工期紧的大跨度钢结构屋面。 屋面系统组成结构 3.2.6.2技术内容 通过完善的配套系统材料，如从压型钢板、隔汽层、保温板、保护板、卷材基层处理剂、基 层胶、接缝胶带、自硫化泛水卷材、管根套、铝合金压条等，形成可运用于钢结构屋面的满粘 法、空铺法、机械固定法的保温防水构造，来满足屋面的设计要求。 具体工艺原理为：压型钢板起到承压作用；隔汽膜防止室内水蒸汽透入上方的保温板内， 从而影响保温板的保温隔热性能；然后利用保温板进行保温和找坡，很好的处理了屋面冷热 桥以及屋面排水找坡；再在保温板上铺上保护板并固定，防止人或者物施工中或施工后对保 温板进行破坏和损伤而影响保温性能；最后粘贴三元乙丙防水卷材，如需检修屋面可以铺上 配套的橡胶检修步道；基本构造做法如下： 10屋面典型构造做法图 3.2.6.3效益分析 1.工法优点 1）施工简单快捷。本工法中各层构造均采用成品材料，且其保温板可兼做找坡，保护板固 定同时兼顾保温板固定，卷材采用专用的胶粘剂，胶粘剂干燥时间约为5分钟左右（以北京夏 天温湿度为例，各地方干燥时间会随着温湿度变化而略有变化），施工间隙时间短、施工功效 高。 2）施工成本低。本工法以其快捷方便的施工方法，减少了施工过程中的安装费用；且由于 使用材料自重轻、减少了对结构的承重要求、降低了结构成本。材料性能优良、降低了保修风 险和保修费用。 3)环保。本工法中的三元乙丙防水卷材属于惰性材料，在施工及使用过程中和施工后对 环境影响较小。 4)适应范围广。从地域跨度上讲，所用材料为成品材料，施工不受地域限制。从气温适应 情况来看，适应温度从4℃到37℃之间均可施工。基层含水率小于8%即可施工。 2.经济效益 1）本工法采用大跨度钢结构DECK板保温防水屋面系统，相比常规钢结构屋面采用钢丝 网加隔汽保温层然后金属屋面板的构造做法，材料上成本有所降低。 2）由于本工法中除了防水粘接底涂需要有5分钟干燥时间外，其他工序均可在上道施工 工序完成后进行第二层施工，目前采用此工法施工平均一个班组10人，每天可以完成所有的 工序约600㎡，而普通钢结构保温屋面施工按照10人一个班组，每天可施工为450㎡。 3）本工法中屋面保修期可达25年，可大大降低业主的维修成本，从而减少业主的总成 本。 综合降低成本约180万元。 3.社会效益 可持续和节能是建筑师和承包商追求的方向和目标，对采用此工法的屋面及屋面材料进 行试验结果表明在设计和施工合理、维护良好的三元乙丙防水保温屋面能适应恶劣气候环 境，这些屋面系统能够达到甚至超过25年的寿命，这就意味着不需要返修屋面从而节约业主 的经济和时间成本，也给社会节约了环境资源。 3.2.7彩色纹理混凝土地面施工技术 3.2.7.1适用范围 本技术适用于主题公园、园林等各类景观创造等室内和室外的路面面层、小型沉积岩座 墙、结构层楼板装饰面层等面层的施工。对于主题公园的室内外景观路面，尤其适用、优点突 出。 11彩色纹理混凝土地面 3.2.7.2技术内容 彩色纹理混凝土施工是根据道路施工的基础上提炼出来，在路基表面使用圆6的钢筋， 双层双向，间距为150mm，保证结构强度，并根据设计规范布设传力装置。作为彩色纹理混凝 土饰面的骨架。其次根据道路等级不同对混凝土的强度进行试配，减去标准混凝土中粉煤灰， 加入特定染色剂。彩色混凝土主要成分包括硅酸盐水泥、骨料、染色剂、水。在现场摊铺完成后 采用布撒强化剂进行收面进行第二道工序，并控制施工时间。根据温度现场温度1-3小时后， 进1行特定脱模剂布撒进行压印。最后采用清水进行冲洗，特定需要处理的颜色需要用草酸 进行酸洗，酸洗清洗待完全干燥后，布撒无色透明密封剂进行密封。 3.2.7.3效益分析 1.工效方面 本工法采用压印纹理形式与常规铺装相比，施工工序减少，施工速度可提高3-4倍。 2.成本方面 本工法与常规铺装施工相比，不局限于石材或者砖结构铺装，可极大满足设计的艺术效 果，另在人工成本上大幅度减少，每平米可降低造价150元，此工程铺装面积为21000平米， 总造价降低约315万元。 3.质量方面 压印纹理混凝土彩色混凝土地面使用年限长达10年以上，非人为和不可抗力破坏无需修 复，与常规铺装相比大大延长使用时间。并且在通行上可以承载25-30吨荷载车辆通行，这是 常规铺装往往达不到的。 3.2.8弧面墙体的非定型模板施工技术 随着经济的发展，建筑的造型越来越奇特，不规则弧形曲线层出不穷。而弧面墙体的模板 施工一直以来是令施工企业头疼的一个问题，可以说是施工企业的一个痛点。所谓弧面墙体， 通常是指墙面在水平投影面上是较规则的弧线，在垂直于水平面的方向上仍然是直线的一类 墙体。由于这类墙体水平投影的弧线半径通常是毫无规律的，一般是出于设计的需要而定，不 同工程之间一般都不一样，甚至同一个工程之内的墙体弧线也存在不同的半径。施工企业面 对这类墙体在模板施工方面解决的办法有的是采用固定半径定型模板，有的采用可调半径定 型模板，也有的采用非定型近似弧形或弧形模板等等。 北京环球主题公园项目位于北京通州文化旅游区内，是服务国家重点战略、助推北京城 市副中心乃至整个京津冀协同发展的重要体现。主题公园项目结构复杂，多造型奇特，不规则 单体尤其是弧面结构极多。若采用常规的定型模板或非定型近似弧形模板施工工艺进行施 工，其成本较高，操作繁琐，难以保障施工要求。综合考虑各种因素，总结形成了弧面墙体采用 非定型模板的施工工法并应用于本工程，取得了较好的经济效益。 3.2.8.1适用范围 本工法特别适用于对模板无法大量周转使用、墙体表观质量要求不严但规模较大的弧面 墙体的施工，如地下室，体育场，看台等；对于数量不多的单体结构也适用，对弧形墙体半径规 格较多的结构尤其适合。此工法所针对的是非定型模板体系，现场加工成形，对周转次数较多 的高层建筑由于周转效率不高因而并不适合。 3.2.8.2技术内容 弧面墙体非定型模板是利用胶合板、钢筋等材料自身的柔韧性，巧妙借助弧形墙体的钢 筋网、导墙、对拉螺栓、模板斜撑以及模板顶模棍、钢筋地锚等模板体系的各种常用构件，在胶 12合板面板上施以外力弯成所需的各种半径的圆弧或某种曲线，使之形成特定的弧面模板面 板。这种弧面模板体系在混凝土浇筑的各类荷载作用下能够维持弧面及模板体系的稳定，模 板体系的应力和变形均能满足规范要求。 弧面墙体非定型模板构造图 3.2.8.3效益分析 1.工效方面 本工法选用施工现场最普通的木模板和钢筋作主要材料，实现弧形竖向结构模板的现场 加工及安装，有效的解决定型模板加工周期长。模板整体周期中设计及加工制作时间占60% 左右，按此推算整体模板周期为传统定型模板周期的30%。并且此工艺应对现场复杂工况的 灵活性，更有着传统定型模板无法比拟的优势。 2.成本方面 本工法选用施工现场最普通的木模板和结构用钢筋作为模板体系的主要材料，既节约了 高昂的弧形模板设计费用和加工费用，又能实现模板支设材料的循环使用，特别是作为双钢 筋主肋的结构钢筋，在模板拆除后可以继续在结构施工中作为主材使用。相比于工厂定制弧 形模板的费用，每平米模板可节约400元，以北京环球主题公园项目圆弧模板面积5000m2为 例，可节约成本200万元。 3.质量方面 本工法要求精确放线，使模板根部严密贴合弧形，利用模板材料自身的均质弹性实现精 确的弧面模板，并通过严格控制模板垂直度等相关指标保证模板立体三维尺寸满足设计要 求。 4.项目实施效果 项目部自开工以来，受到业主和监理的一致好评，取得了较好的社会效益。 （1）质量方面：已获得①北京市结构长城杯金质奖、②中国钢结构金奖、③北京市竣工长 城杯金质奖。中国建筑工程鲁班奖正在评审中。 （2）安全与文明施工：项目无重伤及以上安全事故。在业主各季度安全检查中均排名前 13列，达到北京市级文明工地标准，被评为“北京市绿色文明施工样板工地”。截止到2020年 12月，项目生产轻伤率控制在2‰以内，伤亡事故为“0”，火灾施工为“0”，食物中毒事件 为“0”，恶性上访讨薪事件为“0”，并获得“建设工程项目施工工地安全生产标准化学习 交流项目”。 （3）BIM技术全专业一体化深化设计模式中的应用被评为北京市工程建设BIM成果综合 应用二类奖项、全国龙图杯大赛三等奖、中国施工企业协会三等奖、中国图学会第九届全国 BIM大赛三等奖、中建一局集团第八届BIM技术综合应用一等奖。 （4）社会影响：多次受到北京市市长进场视察，通过贯彻落实环保措施，项目未发生周围 群众举报，无业主投诉，无重大环境因素投诉。顺利通过住建部“绿色科技示范工程”专家验 收。 （5）工期：合理推动施工进度，在全国疫情影响的大环境下工期满足合同要求。 （6）经济方面：共计创效1961.525万元。 序号 名称 创效降低金额（万元） 1 大跨度屋面双榀钢桁架双机抬吊关键技术 300 2 超长环形混凝土水道施工技术 60.525 3 预制看台板加工安装技术 150 4 基于BIM技术的复杂埋地管道精准施工技术 450 5 基于BIM的现场施工管理信息技术 270 6 大跨度钢结构DECK板保温防水屋面系统快速施工技 180 术 7 彩色纹理混凝土地面施工技术 315 8 弧面墙体的非定型模板施工技术 200 合计 1961.525 5.施组实施过程的动态管理 工程项目编制的实施阶段的施工组织总设计，提供各阶段的施工准备工作内容，对人力、 资金、材料、机械和施工方法等进行科学合理的安排，协调施工中各施工单位，各工程之间，时 间与资源之间，各资源之间的合理关系。 分部分项工程施工方案以施工组织设计和工程施工计划为依据编制，针对具体的分部分 项工程，把施工组织设计进一步具体化，对分部分项工程的管理实施动态管理，以更好的指导 施工、完成工程项目。项目的技术部根据优质工程目标的要求分阶段逐个对专项方案进行审 核，并根据业主、监理、设计院的要求进一步完善和补充。 14（纸面不敷，可加页） 三、验收证明文件(申报施工组织设计/施工方案相关的) 1516四、各项荣誉证明文件 成 果 序 成果名称 级别 目前进展 类 号 别 授权,专利号 ZL2019 2 1643390.9 一种适用于大型预制看台板的吊装翻身体 实用新 2019.9.29 2020.06.05 1 系 型 黄勇、周予启、左一泽、王 鸿章、王磊、宫圣岳、胡慧 超、白帆、李晓明 授权，专利号 ZL202020519199.x 实用新 2 一种大尺寸外墙板位置调整系统 2020.4.10 2020.10.19 型 左一泽、黄勇、王磊、刘守 航、李晓明 授权，专利号 ZL202020520360.5 实用新 3 一种可适应复杂地形的板材吊装系统 2020.04.10 2020.10.21 型 王磊、左一泽、黄勇、刘 卫未、李晓明 授权，专利号 2020207648923 实用新 2020.05.11 2021.01.11 4 一种预制混凝土看台板 型 王磊、姜广、宋煜、李浩、 吕雪源、姜伟、张东阳、左 一泽 授权，专利号 2020204157652 一种消除预制混凝土内气泡的辅助振捣装 实用新 专 5 2020.3.27 2021.01.12 置 型 利 黄勇、左一泽、王磊、张东 阳、宫圣岳 授权，专利号 202010391204.8 一种三折线双台阶预制混凝土看台板设计 2020.05.11 2021.6.15 6 发明 方法 王磊、姜广、宋煜、李浩、 吕雪源、姜伟、张东阳、左 一泽 授权，专利号 ZL 2020 2 3088409.3 实用新 7 一种超高轻钢龙骨隔墙门洞加固支撑体系 2020.12.21 2021.8.20 型 熊保龙、史春芳、沈斌、丁 爽、肖芳海、李晓明 授权，专利号 CN202022703758.5 实用新 2020.11.20 8 一种主题抹灰结构 型 2021.07.27 黄勇; 左一泽; 王磊; 张 萍梅; 殷晓光 授权，专利号 CN202022673686.4 实用新 9 一种用于管道闭水试验的水位测试装置 2020.11.18 2021.5.25 型 左一泽; 黄勇; 王磊; 张 萍梅; 李晓明 17受理，专利号 CN202110000983.9 一种基于钢结构的功能性屋面系统及其施 发明公 10 2021.01.04 2021.04.20 工方法 开 左一泽; 黄勇; 王磊; 胡 召军; 李晓明 授权，专利号 CN202023101875.0 一种超高轻钢龙骨干墙结构及其连接固定 实用新 11 2020.12.21 2021.08.20 件 型 沈斌; 史春芳; 肖芳海; 黄叶青; 熊保龙; 胡召军 授权，专利号 CN202023090782.2 一种轻钢龙骨超高隔墙上弧形洞口的支撑 实用新 12 2020.12.21 2021.08.20 结构体系 型 王磊; 丁爽; 史春芳; 沈 斌; 熊保龙; 肖芳海 授权，专利 CN202022760505.1 实用新 2020.11.25 2021.08.03 13 一种看台板模具 型 王磊; 姜广; 齐利民; 宋 煜; 李浩; 吕雪源; 李晓 明 授权，专利号 一种超高轻钢龙骨隔墙支撑结构、隔墙及 发明公 CN202011515164.X 14 其安装方法 布 2020.12.21 2021.03.02 史春芳; 沈斌; 王磊; 熊 保龙; 肖芳海; 丁爽 授权，专利 CN202011344574.2 一种三折线双台阶预制看台板模具及施工 发明公 2020.11.25 2021.02.19 15 看台板的方法 布 王磊; 姜广; 齐利民; 宋 煜; 李浩; 吕雪源; 李晓 明 授权，受理号 202022864986.0 钢结构屋面工字钢基础上大型机组吊装作 实用新 16 2020.12.04 业用限位器 型 黄雪妮、张志祥、杨猛、丁 佳琦、车增儒 受理，受理号 202120497622.5 实用新 2021.3.10 17 一种瞬连自锁机构 型 王磊、张萍梅、太昌盛、李 晓明、齐小光、赵汉涛、胡 慧超 受理，受理号 202120497366.X 实用新 2021.3.10 18 一种承插接高机构 型 王磊、张萍梅、太昌盛、李 晓明、齐小光、赵汉涛、胡 慧超 受理，受理号 202110254880.5 发明公 19 一种水道球幕安装异性脚手架支撑体系 2021.3.10 布 王磊、张萍梅、太昌盛、李 晓明、齐小光、赵汉涛、胡 18慧超 受理，受理号 202110025648.4 发明公 2021.1.09 20 一种超长环形自防水混凝土水道施工方法 布 王磊、周予启、张萍梅、齐 小光、黄勇、李晓明、太昌 盛、赵汉涛 授权，专利号：ZL2021 1 0010691.3 授权公告号： CN112647469B 授权公告 日2022.04.12 一种复杂截面自防水水道结构及其模板和 21 发明 202110010691.3 施工方法 2021.01.06 王磊、周予启、张萍梅、太 昌盛、黄勇、李晓明、齐小 光、赵汉涛 受理，受理号 202110802119.0 一种钢结构仿真茅草主题屋顶及其施工方 发明公 2021.07.15 22 法 布 王磊、王鸿章、赵汉涛、李 晓明、张萍梅、胡慧超、太 昌盛 受理、受理号 202121552084.1 实用新 2021.07.09 23 一种夹具可调的钢结构施工挂笼装置 型 王磊、胡慧超、李晓明、王 鸿章、宫圣岳、马瑞东、张 萍梅、赵汉涛、白帆 受理，受理号 202121552085.6 实用新 2021.07.09 24 一种场馆看台防水面层结构 型 王磊、胡慧超、李晓明、王 鸿章、赵汉涛、宫圣岳、马 瑞东、梁士魁 受理，受理号 202121610953.1 实用新 2021.07.15 25 一种钢结构仿真主题屋顶结构 型 王磊、王鸿章、赵汉涛、李 晓明、张萍梅、胡慧超、太 昌盛 受理，受理号 202121552083.7 实用新 2021.07.09 26 一种预制看台接缝处防水结构 型 王磊、胡慧超、王鸿章、宫 圣岳、马瑞东、张萍梅、李 晓明、白帆、赵汉涛 27 一种超长弧形水道连接结构 张萍梅 已完成编制 一种复杂弧形水道中膨胀加强带连接结构 28 张萍梅 已完成编制 的施工方法 1929 密封剂地面的施工方法 李晓明 已完成编制 30 弧形墙体的模板体系 李晓明 已完成编制 31 一种仿古桥的结构形式 赵汉涛 已完成编制 授权 CN202120405190.0 一种预制混凝土看台区域钢结构屋盖吊装 实用新 32 2021.2.24 2021.10.1 缆风绳结构 型 黄勇 , 左一泽 , 白帆 , 张萍梅 , 李晓明 授权 CN202120002118.3 实用新 33 一种基于钢梁的功能性屋面系统 2021.1.4 2021.10.26 型 黄勇 , 左一泽 , 王磊 , 胡召军 , 李晓明 授权 CN202120635383.5 实用新 34 一种自防水混凝土施工缝节点结构 2021.3.30 2021.10.22 型 左一泽 , 黄勇 , 王磊 , 李晓明 , 齐小光 授权 CN2020226700364 实用新 35 一种可周转悬吊玻璃棉限位支架 2020.11.18 2021.10.29 型 武燕妮 , 黄勇 ,左一 泽、 王磊, 齐小光 授权 ZL 2021 2 1494901.2 实用新 36 电气埋地管拉线位置的临时保护结构 2021.7.2 2021.11.23 型 左一泽 黄勇 王磊 李晓 明 张萍梅 授权 实用新 ZL 2021 2 2031429.5 37 实用新型专利证书 型 向绪军 詹必雄 任耀辉 刘飞龙 张秀川 李晓明 2020年第四季度北京市 工法评审结果 基于BIM技术的地埋管线精准定位施工工 北京市 1 BJGF20-017-1014 法 工法 左一泽、黄勇、周予启、王 磊、刘凯 工法编号：HNGF-011- 工 海南省 2019 法 2 超长无缝弧形自防水水道施工方法 工法 周予启、齐小光、任耀辉、 左一泽、张萍梅 工法编号：ZJ1GF-941- 集团级 2020 3 复杂三折线双台阶预制看台板加工工法 工法 姜广、张萍梅、王磊、李 浩、李晓明 20工法编号：ZJ1GF-936- 集团级 2020 4 大型空调机组整机吊装施工工法 工法 黄雪妮、张志祥、杨猛、张 仟、丁佳琦 公司级 王磊、李晓明、太昌盛、左 5 弧面墙体的非定型模板施工工法 工法 一泽、张萍梅 大跨度钢结构DECK板屋面防水保温隔汽 公司级 胡召军、黄勇、王磊、郭立 6 系统快速施工工法 工法 勇、向绪君 公司级 殷晓光、王磊、张萍梅、左 7 压印混凝土地面施工工法 工法 一泽、李晓明 《混凝土与水泥制品》录 核心期 用 2020年8月 1 预制清水混凝土看台板设计研究 刊 姜广、张东阳、吕雪源、姜 伟、王磊、李浩、宋煜 2020年工业建筑学术交 流论文集（中册）2020- 普通期 2 大跨度屋面双榀钢桁架双机抬吊关键技术 11-21 刊 王磊、宫圣岳、左一泽、黄 勇、白帆 《城市住宅》录用 北京某国际主题公园项目精细化管理的应 普通期 2020,27（12） 3 用 刊 王鸿章 王磊 黄勇 郭 立勇 左一泽 《安装杂志》录用 2020 大型表演水池与普通泳池水流组织对比分 普通期 4 （9） 析及过滤器安装要点 刊 石瑞杰 黄雪妮 孟祥林 《安装杂志》录用 2020， 论 环球主题公园钢结构屋面大型机组整机吊 普通期 （10） 文 5 装重难点研究及创新 刊 黄雪妮 张志祥 杨猛 丁 佳琦 车增儒 《安装杂志》 2020， 普通期 （11） 6 机电系统传统保温管托的研究与创新 刊 张志祥1 赵元2 肖改进 3 黄雪妮1 张仟1 《安装杂志》2021，（4） 大型主题公园电气电缆安装施工难点与对 普通期 7 徐驰 黄雪妮 张天洋 策 刊 栗冬 赵帅 施工技术. 2020,49(14) 北京环球主题公园钢结构屋面大型空调机 普通期 8 黄雪妮 张志祥 倪煜 组吊装技术 刊 翔 施工技术. 2021,50(12) 林佐江1 王磊1 周予启 IPD理念在大型主题公园项目中的实践研 普通期 9 1 王鸿章1 常陆军2 左 究 刊 一泽1,2 宫圣岳1 胡慧 超1 鉴 国际领 编号：京建科鉴字【2021】 1 北京环球影城关键建造技术 定 先 第096号 1 北京市结构长城杯金质奖 通过 示 范 2 中国钢结构金奖 通过 工 程 3 北京市绿色安全样板工地 通过 4 建设工程项目施工工地安全生产标准化学 通过 21习交流项目 5 中建CI金奖 通过 科 技 1 住建部绿色施工科技示范工程 省部级 通过 奖 提高室外通风系统机电安装品质合格率 1 国家级 获得 中建协一类 其 提高水道自防水一次验收合格率 北京市 他 2 省部级 获得 工程建设质量管理小组一类 QC 降低钢结构现场焊接焊缝缺陷率 北京市 3 省部级 获得 工程建设质量管理小组二类 北京市BIM 成果二类 已经完 1 已取得 成 已经取 BI 2 “龙图杯”三等奖 得 M 已经取 类 3 “中施企协杯”三等奖 得 已经取 4 “先锋杯”一等奖 得 22专利 232425工法 262728论文 293031鉴定 32北京结构长城杯金质奖 中国钢结构金奖 33北京竣工长城杯金质奖 北京市绿色安全样板工地 34住建部绿色科技示范工程 35QC成果 3637BIM成果 383940五、各阶段实施照片(申报施工组织设计/施工方案相关的) 41424344
