附件二
2022 年度施工组织设计、施工方案编制技能竞赛申报表
一、项目基本情况申报单位 中建一局华江建设有限公司 项目名称 景德镇城区老瓷厂改造项目
一等奖
申报内容 施工方案
申报等级
42852㎡
工程类型 公建 建筑面积
主要编制人 高兵、唐杰、王依列、梁添、乔桂茹

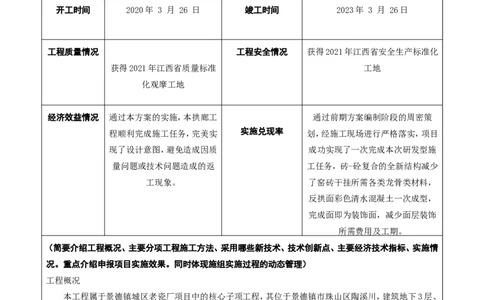

开工时间 2020年 3 月 26 日 竣工时间 2023年 3 月 26日
工程质量情况 工程安全情况 获得2021年江西省安全生产标准化
获得2021年江西省质量标准 工地
化观摩工地
经济效益情况 通过本方案的实施，本拱廊工 通过前期方案编制阶段的周密策
程顺利完成施工任务，完美实 实施兑现率 划，经施工现场进行严格落实，项目
现了设计意图，避免造成因质 成功实现了一次完成本次研发型施
量问题或技术问题造成的返 工任务，砖-砼复合的全新结构减少
工现象。 了窑砖干挂所需各类龙骨类材料，
反拱面彩色清水混凝土一次成型，
完成面即为装饰面，减少面层装饰
所需费用及工期。
（简要介绍工程概况、主要分项工程施工方法、采用哪些新技术、技术创新点、主要经济技术指标、实施情
况。重点介绍申报项目实施效果。同时体现施组实施过程的动态管理）
工程概况
本工程属于景德镇城区老瓷厂项目中的核心子项工程，其位于景德镇市珠山区陶溪川，建筑地下3层、
地上5层，地下为框剪结构，地上为钢结构及彩色混凝土拱廊。建筑总建筑面积42852㎡，其中地下建筑面
积29755㎡，地上建筑面积13097㎡，建筑高度23.725m。
本工程地上核心主线施工任务为砖砼一体浇筑成型的彩色清水混凝土拱廊，拱廊共分为两段，每段均
为水平和竖向双向曲面，多变曲率的不规则现浇混凝土构筑物，其中一段长 23.85m，拱廊最高处净高
15.85m，最低处净高12.05m，另一段长47m，最大净高23.5m，最低处净高11.2m，建筑结构为砖-砼复合体
（先完成釉面砖的安装，再绑扎钢筋，浇筑清水混凝土，形成砖砼一体的拱廊形状构筑物）
本工程拱廊存在多个施工重难点：
一.该拱廊是双向曲面，有多曲率组成，模板架体搭设、模板找型是施工难点之一；二.由于拱体反面为清水混凝土面，反拱面面清水混凝土浇筑及成型质量控制是本工程另一难点；
三.拱廊顶部清水面为阶梯型，创新的阶梯状拱廊模板安装是一重难点；
四.拱廊内部总计使用约40万块釉面砖，总计5种颜色，2种倒角尺寸，每块砖都有固定安装位置，必须
按照设计逻辑完成釉面砖安装固定，且竖向需与拱体切面平行，如何确保釉面砖按照设计要求一次安装成
功是本工程另一难点；
五.由于砖与砖之间密缝安装，混凝土浇筑时，如何避免混凝土胶体从砖的缝隙漏出，是本工程的难点；
六.砖与砖之间缝隙仅为3mm~5mm，常规模板加固对拉螺杆无法在本工程有效应用，如何针对该特殊墙
体进行模板加固是本工程另一难点；
七.因本工程的异形构件采用常规测量方法无法完成几何尺寸校核，施工过程中，如何对构件进行质量
检查与控制是本工程的难点。
针对以上问题我们一一采取了有效的施工方法进行施工：
一.双曲面拱廊模板架体的搭设，我司采用了rhino软件进行建模，通过搭设模型分解出模板下料图，
下料图纸解决了模板的形状，未解决模板的加工。每个编号的模板形状不一，通过工人利用普通机械加工，
误差大、工效低，经过研究，我司采用了3D雕模机进行模板加工。将模板下料图导入3D吊模机进行模板加
工，工效快、尺寸精准；
二.拱体反面模板安装前，采用rhino软件，对模板下料口、振捣孔进行深化设计，并提交设计单位审
核，确保下料口与振捣口布置合理，且其规律性复核设计师要求；混凝土浇筑前，对拱顶模板采用Φ3钻头
进行钻孔，间距100布置，确保模板内空气有效排出；浇筑过程中在下料口设置定型料仓，增加混凝土在模
板内的压强，确保混凝土与顶部模板紧密贴合；
三.施工前，利用rhino软件对阶梯型模板构造与组合加固方式等进行深化设计，将设计成果提交设计
师审核，在满足设计要求的情况下，现场进行小样制作，利用PDCA的质量管理手段，总结小样制作过程中的
各项问题并逐一解决，待所有问题全部解决后，于工程本体实施。
四.针对颜色不同的砖，每个颜色的砖又有固定的位置，工人安装极为困难，为避免施工出现错误，我司
采用了将砖的位置打印在广告布上，再将广告布铺在模板上面，工人根据广告布上砖的颜色及大小进行铺
装。
五.在釉面砖安装过程中，在每块砖的四周封闭一层双面胶，使得砖与砖之间的缝隙通过密封海绵条紧
密贴合，釉面砖安装完成后，在砖与混凝土结合面的缝隙处打一道密封结构胶，确保混凝土胶体不会从缝隙
中流出；
六.砖缝之间缝隙仅为3mm~5mm，为保证砖缝宽度，我司研究了一种多段式对拉螺杆，其中在对拉螺杆
穿釉面砖这段采用了钢拉片，经过小样制作过程中的多次测试，最终选择3mm厚弹簧钢作为钢拉片主要材
料，确保模板加固的可靠性；
七.模板架体搭设前，通过BIM软件对架体及模板进行整体建模，将架体定位参数导出并输入到放线机
器人操作手薄中，使用放线机器人进行测量放线；在架体及模板安装完成后，使用三维扫描件对已完成实体
进行扫描并逆向建模，通过BIM技术，将扫描出的模型与设计模型进行对比分析后，找出现场施工误差部
位，进行微调校核。项目开工前，项目组织了施工组织策划会议，其中对拱廊的施工讨论尤为突出，在会议过后针对大家同
意的施工方法进行编制了施工组织设计，在施工过程中，发现有与施组不同的施工方法时，我们进行了施组
的修改。
主要分项施工方法
深基坑支护桩工程施工方法，单侧支模施工方法，钢筋工程施工方法，模板工程施工方法，混凝土工程
施工方法，彩色清水混凝土工程施工方法，砖砼复合墙体模板工程施工方法，钢结构安装工程施工方法，景
观工程施工方法，地砖铺装施工方法，墙面装饰装修施工方法，顶棚装饰装修施工方法。

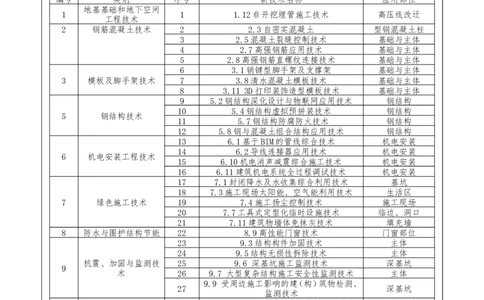

10项新技术中9大项，31子项
编号 类别 序号 新技术名称 应用部位
地基基础和地下空间
1 1 1.12非开挖埋管施工技术 高压线改迁
工程技术
2 钢筋混凝土技术 2 2.3自密实混凝土 型钢混凝土柱
3 2.5混凝土裂缝控制技术 基础与主体
4 2.7高强钢筋应用技术 基础与主体
5 2.8高强钢筋直螺纹连接技术 基础与主体
6 3.1销键型脚手架及支撑架 基础与主体
3 模板及脚手架技术 7 3.8清水混凝土模板技术 基础与主体
8 3.11 3D打印装饰造型模板技术 基础与主体
9 5.2钢结构深化设计与物联网应用技术 钢结构
10 5.4钢结构虚拟预拼装技术 钢结构
5 钢结构技术
11 5.7钢结构防腐防火技术 钢结构
12 5.8钢与混凝土组合结构应用技术 钢结构
13 6.1基于BIM的管线综合技术 机电安装
14 6.2导线连接器应用技术 机电安装
6 机电安装工程技术
15 6.10机电消声减震综合施工技术 机电安装
16 6.11建筑机电系统全过程调试技术 机电安装
17 7.1封闭降水及水收集综合利用技术 基坑
18 7.3施工现场太阳能、空气能利用技术 生活区
7 绿色施工技术 19 7.4施工扬尘控制技术 施工现场
20 7.7工具式定型化临时设施技术 临边、洞口
21 7.11建筑物墙体免抹灰技术 填充墙
8 防水与围护结构节能 22 8.9高性能门窗技术 门窗部位
23 9.3结构构件加固技术 主体
24 9.5结构无损性拆除技术 主体
抗震、加固与监测技 25 9.6 深基坑施工监测技术 深基坑
9
术 26 9.7 大型复杂结构施工安全性监测技术 主体
9.9 受周边施工影响的建（构）筑物检测、
27 深基坑
监测技术
28 10.1 基于BIM的现场施工管理信息技术 信息管理
29 10.3 基于云计算的电子商务采购技术 信息管理
10 信息化技术 10.5 基于移动互联网的项目动态管理信
30 信息管理
息技术
31 10.7 基于物联网的劳务管理信息技术 信息管理
技术创新点
（1）地下室无肥槽剪力墙施工采用定型化型钢三角支撑架，其与传统钢管架相比较，定型化三角支撑架刚度
大，能有效的避免混凝土浇筑时发生模板变形以及跑模的现象发生，大大的提高了质量合格率。同时三角支
撑架为定型模板，施工过程中安装方便，起到了节省工期的效果。
（2）3D雕模机使用技术，通过采用rhino软件进行建模，将曲面拱廊模板进行分解，编制模板下料图，导入至3D雕模机中进行模板加工。该方法可以使多曲面的拱廊模板得以施工完成，模板的机械化加工以及通过
软件分解得到编号的下料模板，大大的节约了传统模板加工以及安装的速度。
（3）通过放线机器人、三维扫描仪并结合BIM技术的组合式应用，创新性的解决了异形结构模架搭设方法
和质量校核方法。
（4）通过BIM技术与PDCA循环的质量管理手段组合应用，有效降低了复杂表现形式的清水混凝土施工质
量通病的发生。
（5）多段式对拉螺杆的创新发明，本工程砖与砖之间缝隙太小，通过采用刚拉片保证了砖缝厚度，同时又可
以做到材料回收利用。
（纸面不敷，可加页）
二、申报单位推荐意见
（从施工组织设计/施工方案具有的指导性、技术先进性、实施效果，降低成本及实施兑现率等方面作出
评价）
该方案编制详实、具体，能够有效指导现场施工；首创的砖砼一体复合清水结
构，其中采用了各类BIM软件和硬件设备组合式应用，有效地解决了复杂构造的
清水混凝土构造施工问题。
该项目目前已完成本方案实施的全部施工内容，项目累计承办了江西省质量
标准化观摩工地，景德镇市质量标准化观摩工地等各类大小观摩会十余次，施工
过程中累计接待各级政府、企业、事业单位100余家。取得了良好的社会效益，极
大地增强了企业品牌的社会影响力。技术负责人签字： （单位盖章）
年 月 日
