2022 年度施工组织设计、施工方案编制技能竞赛申报表
一、项目基本情况申报单位 中建一局集团安装工程有限 项目名称 香山商务中心
公司
申报内容 挤出成型水泥板（ECP板）专 申报等级 局级
项施工方案
工程类型 公共建筑 建筑面积 106803.76㎡
主要编制人 高洋洋
开工时间 2020年05月09日 竣工时间 2022年07月30日
工程质量情况 合格 工程安全情况 无安全事故发生
经济效益情况 良好 实施兑现率 100%

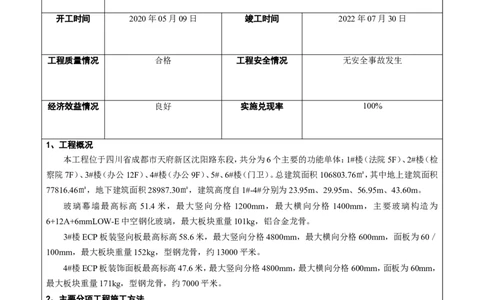

1、工程概况
本工程位于四川省成都市天府新区沈阳路东段，共分为6个主要的功能单体：1#楼（法院5F）、2#楼（检
察院7F）、3#楼（办公12F）、4#楼（办公9F）、5#、6#楼（门卫）。总建筑面积106803.76㎡，其中地上建筑面积
77816.46㎡，地下建筑面积28987.30㎡，建筑高度自1#-4#分别为23.95m、29.95m、56.95m、43.60m。
玻璃幕墙最高标高 51.4 米，最大竖向分格 1200mm，最大横向分格 1400mm，主要玻璃构造为
6+12A+6mmLOW-E中空钢化玻璃，最大板块重量101kg，铝合金龙骨。
3#楼ECP板装竖向板最高标高58.6米，最大竖向分格4800mm，最大横向分格600mm，面板为60／
100mm，最大板块重量152kg，型钢龙骨，约13000平米。
4#楼ECP板装饰面板最高标高47.6米，最大竖向分格4800mm，最大横向分格600mm，面板为60mm，
最大板块重量171kg，型钢龙骨，约7000平米。
2、主要分项工程施工方法
外墙工程主要有：玻璃幕墙、ECP板装饰板、铝板、外墙涂料，主要采用吊篮施工。
1）挤出成型水泥板（ECP板）施工方法
面板采用60、100mm厚挂板，面板的连接系统为热镀锌Z型连接件系统；龙骨分别为120*80*5方钢，
80*60*5方钢，60*60*4方钢，L50*50*5角钢，钢材均采用镀锌处理。板材与连接件连接，用起重设备吊装至
对应位置，调整好后，拧紧对应螺丝连接。按照施工准备→测量放线→金属骨架加工→主龙骨安装→次龙骨
安装→刷防锈漆→保温岩棉安装→挂板开孔清理→挂板块与 Z型连接件组装→挂板块安装→调整→挂板
的固定→打胶→幕墙清理→验收等工艺流程施工。
2）玻璃幕墙施工方法本工程玻璃幕墙为明框铝型材玻璃幕墙，按照测量放线→找出预埋件→支座的安装→竖龙骨的安装→
横龙骨的安装→验收合格→层间防火层安装→隐蔽验收→玻璃安装→压条安装→装饰扣盖安装→打胶等
工艺进行施工。
3）吊篮施工
本工程吊篮选用ZLP630型，安装吊篮局部位置加高4.35米，为满足施工要求吊篮前后支架要加高
4.35米左右才能满足施工需要。为增强加高支架的整体稳定性，防止支架倾斜，依据现场实际情况，加高的
前后支架上用U型螺栓固定一块铁板，将架管焊接在铁板上，在靠近支架顶部与底部位置用架管进行水平
连接，然后后支架间打剪刀撑固定，前支架用钢管加固，防止吊篮支架发生侧倾，同时增加支架的整体稳定
性，并经过安全计算保证施工安全。

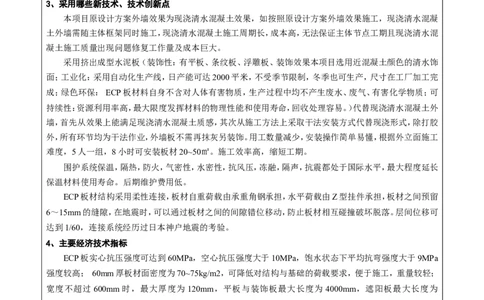

3、采用哪些新技术、技术创新点
本项目原设计方案外墙效果为现浇清水混凝土效果，如按照原设计方案外墙效果施工，现浇清水混凝
土外墙需随主体框架同时施工，现浇清水混凝土施工周期长，成本高，无法保证主体节点工期且现浇清水混
凝土施工质量出现问题修复工作量及成本巨大。
采用挤出成型水泥板（装饰性：有平板、条纹板、浮雕板、装饰效果本项目选用近混凝土颜色的清水饰
面；工业化：采用自动化生产线，日产能可达2000平米，不受季节限制，冬季也可生产，尺寸在工厂加工完
成；绿色环保： ECP板材料自身不含对人体有害物质，生产过程中均不产生废水、废气、有害化学物质；可
持续性：资源利用率高，最大限度发挥材料的物理性能和使用寿命，回收处理容易。）代替现浇清水混凝土外
墙，首先从效果上能满足现浇清水混凝土质感，其次从施工方法上采取干法安装方式代替现浇形式，除打胶
外，所有环节均为干法作业，外墙板不需再抹灰另装饰。用工数量减少，安装操作简单易懂，根据外立面施工
难度，5人一组，8小时可安装板材20~50㎡。施工效率高，缩短工期。
围护系统保温，隔热，防火，气密性，水密性，抗风压，冻融，隔声，抗震都处于国际水平，最大程度延长
保温材料使用寿命。后期维护费用低。
ECP板材结构采用柔性连接，板材自重荷载由承重角钢承担，水平荷载由Z型挂件承担，板材之间预留
6～15mm的缝隙，在地震时，可以通过板材之间的间隙错位移动，防止板材相互碰撞破坏脱落。层间位移可
达到1/60，连接系统经历过日本神户地震的考验。
4、主要经济技术指标
ECP板实心抗压强度可达到60MPa，空心抗压强度大于10MPa，饱水状态下平均抗弯强度大于9MPa
强度较高； 60mm厚板材面密度为70~75kg/m2，可降低对结构与基础的荷载要求，便于施工，重量较轻；
宽度不超过 600mm时，最大厚度为 120mm，平板与装饰板最大长度为 4000mm，遮阳板最大长度为
4500mm，安装过程中可节省龙骨的用量，面板可实现大尺寸排版；混凝土材质，采用真空高压挤出成型，板
材结构致密，性能稳定，表面吸水率低，冻融循环可达到100次，可做百年建筑； ECP板为不燃材料，60mm
厚板材耐火极限为1.00h，可满足建筑防火性能要求； ECP板隔声性能优异，60mm厚板材隔声性能可达到
32DB； ECP板材有平板、条纹板、浮雕板，装饰效果有清水饰面、涂装饰面等效果，装饰性多样；
本项目选用ECP板综合评估，施工期间用工数量减少，5人一组，8小时可安装板材20-50㎡，相比较现
浇清水混凝土节约工期约84天，每平米综合单价节约100元，总成本节约240万元。
5、实施情况
本项目挤出成型水泥板（ECP板）外墙施工严格按照相关质量规范进行施工，质量达到合格标准，通过
了各项检查及验收，获得了监理、设计、业主方的认可，尤其是在仿现浇清水混凝土效果上，高度还原了效果图，各管理方一致好评。
为保证挤出成型水泥板（ECP板）外墙的施工质量，本项目成立QC管理小组，针对垂直度偏差、平整度
偏差两个症结采取“头脑风暴法”进行原因分析，应用成果获得“2022年北京市工程建设质量管理小组”
Ⅰ类成果。二、申报单位推荐意见
本工程为成都市公、检、法联合办公试点工程，具有一定政治意义，参评的施工方案按照中建一局施工
方案模板编制，内容完整，施工方法切实可行，质量、安全等措施全面可靠。
1、本方案编制有针对性，技术措施先进，施工部署全面。针对工程重难点分析到位，解决措施合理。
2、本方案各项施工要点可行，叙述详细，经济性良好，可操作性强。
3、本方案机械配置、劳动力配置、进度计划、材料计划详细合理。
4、施工质量保证措施、安全文明施工保证措施、成品保护措施、进度计划保证措施、应急措施详细并结
合了现场实际，切实可行。
本方案在实施过程中，通过方案选型、对比，解决了施工中的困难，节约了项目工期及成本，为项目创
造了经济效益和社会效益，对以后的施工提供了借鉴。
同意推荐申报中建一局优秀施工方案。
