附件二

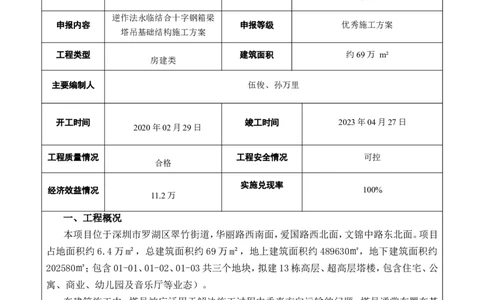

2022 年度施工组织设计、施工方案编制技能竞赛申报表
一、项目基本情况
项目名称 罗湖区翠竹街道木头龙小区更新单元
申报单位
中建一局华南区域公司 项目
逆作法永临结合十字钢箱梁
申报内容 申报等级 优秀施工方案
塔吊基础结构施工方案
工程类型 建筑面积 约69万 m²
房建类
主要编制人 伍俊、孙万里
开工时间 竣工时间 2023年04月27日
2020年02月29日
工程质量情况 工程安全情况 可控
合格
实施兑现率
经济效益情况 100%
11.2万
一、工程概况
本项目位于深圳市罗湖区翠竹街道，华丽路西南面，爱国路西北面，文锦中路东北面。项目
占地面积约6.4万m²，总建筑面积约69万m²，地上建筑面积约489630㎡，地下建筑面积约
202580㎡；包含01-01、01-02、01-03共三个地块，拟建13栋高层、超高层塔楼，包含住宅、公
寓、商业、幼儿园及音乐厅等业态）。
在建筑施工中，塔吊被广泛用于解决施工过程中垂直方向运输的问题。塔吊通常布置在基
坑之内，传统的施工方法是在基坑土方开挖完毕后施工钢筋混凝土板式基础或格构式塔吊基
础，上述两种方法承台平台尺寸、混凝土用量、用钢量都比较大且工期长、费用高；同时随着逆
作法工程、加建改建工程的日益增多，常规塔吊基础的局限性日益凸显。永临结合十字箱钢梁
塔吊基础是利用原有结构梁、结构柱的基础上搭设十字箱钢梁组合而成，可满足逆作法工程、
加建改建工程塔吊基础的布置要求，施工工期短、质量安全可控、经济效益优势明显。
整体采用“中顺边逆”的作法组织施工，因逆作法施工工序要求，地下室先施工负一层梁
板，然后同时进行地上主体结构及地下土方及结构施工逆作区塔吊基础无法按照常规方法在底板位置制作钢筋混凝土板式基础，若采用格构式塔吊基础，需额外施工塔吊基础桩及格构
柱，工期较长且成本较高。综合考虑，本项目利用负一层结构钢柱及钢梁设置十字钢箱梁塔吊
基础，满足了逆作区塔吊基础的设置要求，取得较快的施工进度和质量安全效果，获得了业
主、监理等项目相关方的认可。
二、主要施工方法及技术创新点
1、特点：
（1）采用永临结合十字箱钢梁塔吊基础，材料均为工厂加工，装配式程度高，安装精度高、
误差小。
（2）采用永临结合十字箱钢梁塔吊基础，可避免塔身于地下室结构碰撞，位置选择相对灵
活。
（3）永临结合十字箱钢梁基础结构简单、加工制作周期短、安装便捷、拆除方便、可回收利
用。
（4）永临结合十字箱钢梁基础可适用于多种规格塔吊，适用范围广。
2、适用范围
适用于逆作法、加建改建等无法采用常规混凝土基础及格构式塔吊基础的工程
3、工艺原理
本工法的核心是利用钢结构加工制作而成的十字箱钢梁与原有结构梁及结构柱进行有
效、可靠的连接进而形成受力整体，以作为塔吊基础。
永临结合十字箱钢梁塔吊基础三维示意图
4、工艺流程
钢结构基础施工图设计→钢结构基础深化设计→钢结构基础制作加工→钢结构基础出厂
前质量检测→钢结构塔吊基础安装→钢结构塔吊基础验收→塔吊基础节定位、安装
5、操作要点
（1）钢结构基础施工图设计
钢结构施工图设计阶段，首先根据已确定的塔吊平面布置图分析每个塔吊位置的结构形
式并建立结构受力模型，包含结构柱、结构梁等，然后根据塔吊的荷载要求，进行塔吊基础设计及计算，在满足结构安全的基础上，完成基础施工图设计，包含塔吊基础定位图、基础平面
布置图、钢结构焊缝详图、钢结构连接节点详图等，详细说明十字箱钢梁基础的定位、材质、结
构形式、制作方法、连接节点等。

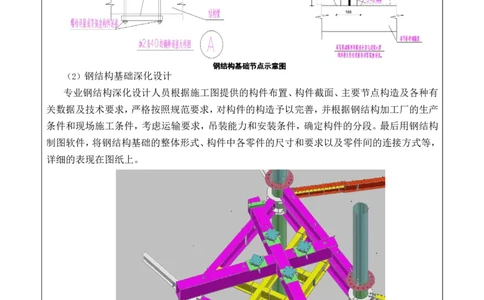

钢结构基础节点示意图
（2）钢结构基础深化设计
专业钢结构深化设计人员根据施工图提供的构件布置、构件截面、主要节点构造及各种有
关数据及技术要求，严格按照规范要求，对构件的构造予以完善，并根据钢结构加工厂的生产
条件和现场施工条件，考虑运输要求，吊装能力和安装条件，确定构件的分段。最后用钢结构
制图软件，将钢结构基础的整体形式、构件中各零件的尺寸和要求以及零件间的连接方式等，
详细的表现在图纸上。
钢结构基础深化设计三维图
（3）钢结构基础制作加工及出厂检测
（4）钢结构塔吊基础安装
采用汽车吊进行钢结构塔吊基础的吊装，安装之前应复核结构柱、结构梁的施工精度，利用全站仪进行钢结构基础测量、定位、放线。
先安装钢结构塔吊基础左右钢梁，吊装就位后复核钢梁的定位及水平度，复核无误或经校
核满足设计要求后，进行钢梁焊接。

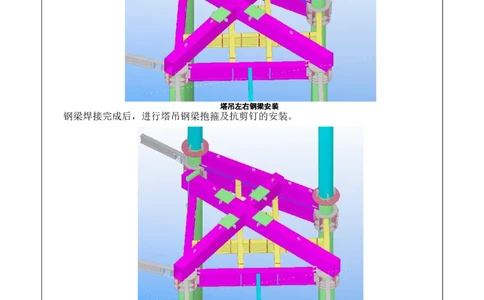

塔吊左右钢梁安装
钢梁焊接完成后，进行塔吊钢梁抱箍及抗剪钉的安装。
塔吊钢梁抱箍安装
最后安装塔吊基础锥形转换头，安装前利用全站仪进行测量、定位、放线，保证转换头的平
面定位及角度均正确无误；转换头就位后需进行水平测量，保证四个转换头均在同一标高且水
平度满足要求后进行焊接。
二、申报单位推荐意见塔吊基础锥形转换梁安装
（5）钢结构基础验收
十字箱钢梁基础安装完成后需会同建设单位、监理单位一同进行验收，主要验收基础的安
装精度、焊接质量，验收合格后方可进行下一步工作。
（6）塔吊基础节定位、安装
十字箱钢梁基础验收合格后，可进行塔吊基础的定位及安装，安装过程中需严格控制基础
节与转换头的连接质量、基础节垂直度、平整度控制。
三、效益
1、经济效益
永临结合十字箱钢梁塔吊基础和常规方法（格构式塔吊基础）相比经济效益分析如下：
做法 分项 分项成本 总成本
十字箱钢梁基础 钢结构制安：用钢量总计约26吨 26*0.8=20.8万元 20.8万元
塔吊基础桩：采用4根塔吊基础桩（直径
1.0旋挖灌注桩、长度约25m.不考虑入岩增 4*25*0.24=24万元
加费）
格构式塔吊基础 32万元
格构柱：4根格构柱（按照高度5m考虑） 4*5*0.3=6万元
混凝土平台 约2万元
经济效益分析：单个塔吊基础节省成本约为32-20.8=11.2万元
2、社会效益
（1）十字箱钢梁塔吊基础安装简单，钢结构工厂制作好通过现场安装、焊接、检测完成后即
可满足塔吊安装要求，单个十字箱钢梁基础总工期约5天，相比格构式塔吊基础，此工艺施工
工序少，提高了施工效率，缩短工期。
二、申报单位推荐意见（2）施工过程中没有发生过施工安全事故，同时，有效保证了塔吊的正常使用，避免格构式
塔吊基础施工造成的泥浆污染、噪声污染，降低了居民投诉率，有利于文明施工和安全生产。
（3）十字箱钢梁塔吊基础在塔吊使用完成后可回收利用，推进了可再生资源利用。
（4）原理简单，工业化程度高，施工操作方便，劳动力强度低，适用于逆作法塔吊基础施
工。
四、科研进展
1、“十字箱钢梁塔吊基础”已获得实用新型专利，
2、工法«永临结合十字钢箱梁塔吊基础施工工法» 已获得局级工法、深圳市市级工法，正
在申报河南省省级工法。
（纸面不敷，可加页）
二、申报单位推荐意见
本施工方案对类似分项工程具有一定的指导性，特别在逆作法地下室施工方面极具借鉴
意义，提供了解决塔吊定位困难及节约成本的思路与方法。
在技术上先进、可靠、适用、合理，采用十字钢箱梁作为塔吊基础的做法，不仅实现现场提
前安装塔吊，满足现场垂直运输的需求，而且相对于传统的格构柱塔吊基础，大大节约施工成
本，由于该做法不需要施工塔吊桩，共可节约成本11.2万元，塔吊安装后运行正常、安全稳
定。本方案解决了逆作法工程塔吊基础施工的难题，经验与方法值得推广。并基于该施工方案
编制了工法、论文、专利，具有良好的技术经济效益与推广价值。。
同意推荐申报中建一局2022年度优秀施工方案。技术负责人签字： （单位盖章）
