附件二
2022 年度施工组织设计、施工方案编制技能竞赛申报表

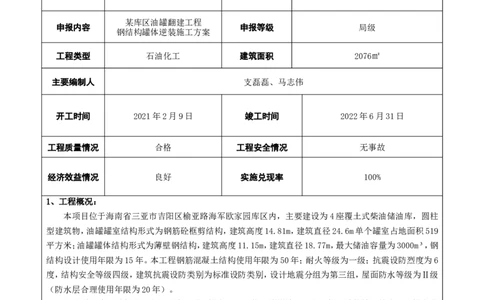

一、项目基本情况
中建一局集团安装工程有限
申报单位 项目名称 某库区油罐翻建工程
公司
某库区油罐翻建工程
申报内容 申报等级 局级
钢结构罐体逆装施工方案
工程类型 石油化工 建筑面积 2076㎡
主要编制人 支磊磊、马志伟
开工时间 2021年2月9日 竣工时间 2022年6月31日
工程质量情况 合格 工程安全情况 无事故
经济效益情况 良好 实施兑现率 100%
1、工程概况：
本项目位于海南省三亚市吉阳区榆亚路海军欧家园库区内，主要建设为4座覆土式柴油储油库，圆柱
型建筑物，油罐罐室结构形式为钢筋砼框剪结构，建筑高度14.81m，建筑直径24.6m单个罐室占地面积519
平方米；油罐罐体结构形式为薄壁钢结构，建筑高度11.15m，建筑直径18.77m，最大储油容量为3000m³，钢
结构设计使用年限为15年。本工程钢筋混凝土结构使用年限为50年；耐火等级为一级；抗震设防烈度为6
度，结构安全等级四级，建筑抗震设防类别为标准设防类别，设计地震分组为第三组，屋面防水等级为Ⅱ级
（防水层合理使用年限为20年）。
在本项目施工过程中，先进行施工覆土罐室钢筋混凝土结构施工，在混凝土结构施工结束后在罐室内
进行储油罐钢结构施工，施工作业面狭小，大型机械无法进行现场施工，在罐体钢结构安装采用电动倒链提
升倒装法施工。在贮罐外部距罐壁300mm的同心钢筋混凝土结构梁上的预埋吊点布置电动倒链，倒链固定
在钢筋混凝土结构梁的预埋吊点上。倒链的起吊高度为0m～8.67m，在第一圈壁板上焊接吊装吊耳进行加
固。用倒链提升焊接在壁板上的吊耳，达到提升罐壁的目的，利用本施工方法能够有效提升罐体上升，施工
作业面始终在±0.00～+1.5m的范围内，无高空作业，施工安全可靠。
2、主要施工方法、新技术和技术创新点
1）采用逆装法施工
钢筋混凝土结构施工完工后在覆土罐室内采用逆装法施工，在有限的空间内完成钢结构主体施工。由于本工程为覆土罐室内的储油罐，罐体钢结构的施工在混凝土结构施工结束后才能进行施工，混凝
土结构与钢结构的净空间尺寸为1200mm，施工空间狭小，该施工方法的吊点布置在混凝土结构的顶部，为
下部有限的工作面结余了空间。
2）利用已完结构进行后续施工
利用已完成的混凝土结构作为逆装施工的基础，起吊吊点的基座放置在混凝土结构顶部，罐体提升连
接点放置在地一带壁板上（成型标高为+8.66m），在起吊过程中不存在移动吊点的问题，吊点布置时采用永
久性吊带，不进行拆除下移，罐底吊装点固定，不存在提升过程中一直下移吊点问题，安全可靠
3）施工作业面低
采用逆装施工之后，罐体的提升焊接作业集中在±0.00～1.5m的范围内，无高空作业，无需搭建脚手
架等，施工作业方便，安全性较高。
3、工程实施效果
1）工程质量效果

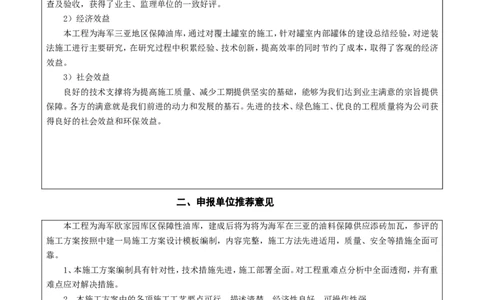

某库区油罐翻建工程严格按照业主要求及相关质量规范进行施工，质量达到合格标准，通过了各次检
查及验收，获得了业主、监理单位的一致好评。
2）经济效益
本工程为海军三亚地区保障油库，通过对覆土罐室的施工，针对罐室内部罐体的建设总结经验，对逆装
法施工进行主要研究，在研究过程中积累经验、技术创新，提高效率的同时节约了成本，取得了客观的经济
效益。
3）社会效益
良好的技术支撑将为提高施工质量、减少工期提供坚实的基础，能够为我们达到业主满意的宗旨提供
保障。各方的满意就是我们前进的动力和发展的基石。先进的技术、绿色施工、优良的工程质量将为公司获
得良好的社会效益和环保效益。
二、申报单位推荐意见
本工程为海军欧家园库区保障性油库，建成后将为将为海军在三亚的油料保障供应添砖加瓦，参评的
施工方案按照中建一局施工方案设计模板编制，内容完整，施工方法先进适用，质量、安全等措施全面可
靠。
1、本施工方案编制具有针对性，技术措施先进，施工部署全面。对工程重难点分析中全面透彻，并有重
难点应对解决措施。
2、本施工方案中的各项施工工艺要点可行，描述清楚，经济性良好，可操作性强。
3、本施工方案施工进度安排合理，同时针对了季节性施工部署相应措施。
4、现场资源及机械配置、劳动力配置计划详细。
5、施工质量保证措施、安全文明施工措施、成品保护措施、对既有建筑物保护措施等叙述特别详细且符
合现场实际要求，切实可行。
6、针对项目实际情况提出实际可行的新技术、新工艺应用，并落实到位。
该施工方案具有一定的推广性，为项目的实施创造了较好的经济效益和社会效益，为公司赢得了荣誉，
对以后的逆装施工有很好的借鉴作用。
同意推荐申报中建一局优秀施工方案。技术负责人签字： （单位盖章）
年 月 日
