附件1
2022 年度施工组织设计、施工方案编制技能竞赛申报表
一、项目基本情况中建一局集团第五建筑有限 华侨城深圳湾新玺名苑一期项目
申报单位 项目名称
公司
申报内容 优秀施工方案 申报等级 二等奖
18.16万㎡
工程类型 公建 建筑面积
主要编制人 白玉龙、张建国、秦旭东、王佳鹏、李果
开工时间 2020年10月20日 竣工时间 2021年12月30日
工程质量情况 创钢结构金奖 工程安全情况 良好，未出现一般及以上安全事故
经济效益情况 良好 实施兑现率 100%
（简要介绍工程概况、主要分项工程施工方法、采用哪些新技术、技术创新点、主要经济技术指标、实施情
况。重点介绍申报项目实施效果。同时体现施组实施过程的动态管理）
1、项目基本概况
华侨城深圳湾新玺名苑项目一期主体施工工程由深圳市华侨城新玺发展有限公司开发，
项目位于南山区蛇口街道蛇口渔人码头，三面环海，一期总建筑面积为10.64万平方米，地下
三层，裙房五层，由两栋建筑高度为155.88m公寓组成。
本工程两座塔楼在32至33层楼面设置了设备层，存在局部悬挑型钢混凝土结构，悬挑结
构概况如下：
1A栋设备层楼面西侧1A-A/1A-J交1A-1轴设置了矩形平面的悬挑型钢混凝土结构梁板，
悬挑宽度4200mm，纵向长度 19400mm，设置2根H型钢混凝土梁，梁截面为800*2750，
1000*2750，钢梁截面皆为H600*200*30*40，3根钢筋混凝土梁300*700，400*700，800*700，
挑板厚度200mm。
1B栋设备层楼面东侧1B-A/1B-H交1B-17设置了矩形平面的悬挑型钢混凝土结构梁板，
悬挑宽度 4200mm，纵向长度 19200mm，设置 3 根 H 型钢混凝土梁，其中两根梁截面
800*2750，一根梁截面1000*2750，钢梁截面皆为H600*200*20*30，设置一根钢筋混凝土梁，
梁截面为300*700，挑板厚度200mm。
2、主要分项工程施工方法
采用悬挑钢平台做为上部悬挑结构模板支撑架体系基础，为保证塔楼施工周期不变，考虑
塔楼大悬挑结构与塔楼分段施工，优先施工塔楼区域，主楼和悬挑部位留设施工缝，为保证悬挑结构安全，施工缝向塔楼内收进一跨。钢结构悬挑操作平台安装前，在31层搭设悬挑硬防
护，既做钢结构悬挑操作平台操作面又做为幕墙安装硬防护。
施工工艺流程

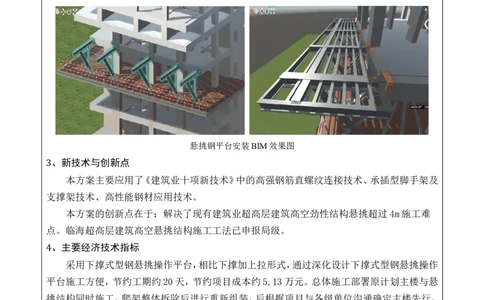

悬挑钢平台安装BIM效果图
3、新技术与创新点
本方案主要应用了《建筑业十项新技术》中的高强钢筋直螺纹连接技术、承插型脚手架及
支撑架技术、高性能钢材应用技术。
本方案的创新点在于：解决了现有建筑业超高层建筑高空劲性结构悬挑超过4m施工难
点。临海超高层建筑高空悬挑结构施工工法已申报局级。
4、主要经济技术指标
采用下撑式型钢悬挑操作平台，相比下撑加上拉形式，通过深化设计下撑式型钢悬挑操作
平台施工方便，节约工期约20天，节约项目成本约5.13万元。总体施工部署原计划主楼与悬
挑结构同时施工，爬架整体拆除后进行重新组装，后根据项目与各级单位沟通确定主楼先行，
悬挑结构后施工，爬架分段拆除后采用落地架、悬挑架、爬架配合作业，此方式节约工期约42
天，节约项目成本约19.78万元。
5、实施情况
（1）悬挑钢平台形式选择：采用下撑式悬挑钢平台做为上部悬挑结构模板支撑架体系，相
比于下撑、上拉悬挑钢平台节约了项目整体施工工期，降低项目成本，并且得到了良好的实施
效果。（2）架体形式选择：采用架体混搭形式，减低了项目大量成本，加快来了施工进度，降低
了，有效缓解了项目因合同工期过于紧张状态。实施效果良好。
（纸面不敷，可加页）
