附件二
2022 年度施工组织设计、施工方案编制技能竞赛申报表

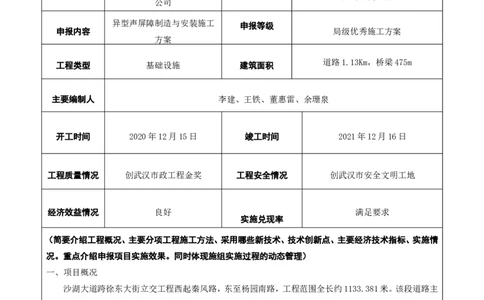

一、项目基本情况
沙湖大道（秦风路-杨园南路）跨徐东
申报单位 中建一局集团第三建筑有限 项目名称
大街立交工程
公司
异型声屏障制造与安装施工 申报等级
申报内容 局级优秀施工方案
方案
道路1.13Km，桥梁475m
工程类型 基础设施 建筑面积
主要编制人 李建、王铁、董惠雷、余珊泉
开工时间 2020年12月15日 竣工时间 2021年12月16日
工程质量情况 创武汉市政工程金奖 工程安全情况 创武汉市安全文明工地
经济效益情况 良好 满足要求
实施兑现率
（简要介绍工程概况、主要分项工程施工方法、采用哪些新技术、技术创新点、主要经济技术指标、实施情
况。重点介绍申报项目实施效果。同时体现施组实施过程的动态管理）
一、项目概况
沙湖大道跨徐东大街立交工程西起秦风路，东至杨园南路，工程范围全长约1133.381米。该段道路主
线采取“地面、高架相结合”的建设方案。桥梁总长475m，其中钢箱梁设计跨度组成为67+96+67米，全长
共计230米。
二、主要施工方法
本方案重点内容为异型钢结构安装，作为全国首创的异形钢结构与常规声屏障相结合的施工方式，主
要施工方法为将立体的三维图通过模型转化为二维平面，进行切割下料，以小构件的形式进行场内预拼，消
除加工误差，确保现场一次成型，现场采用搭设胎架作为临时支撑体系，完成整体造型的拼装。
三、新技术、技术创新点
1.解决三维双曲钢结构下料拼接问题，为异型钢构件施工提供经验。箱型弯扭构件为三维空间扭曲，空间三维板展开平面下料、板件弯扭的成型工艺和成形精度、空间三维
测量与校核等要求精确度都很高，控制加工制作的外形尺寸精度是确保质量的关键环节。为了达到设计、规
范要求，发生了焊接变形的焊接结构构件必须矫正，采用施力矫正和加热矫正相结合，一般用千斤顶、螺旋
加力器、辊压矫正机或在大型压力机上完成，利用不均匀的加热使结构获得反向的变形来补偿或抵消原来
的焊接变形 。
2.将构件分解加工后整体拼装误差消除，为异型构件现场拼装提供经验
异型段为壁厚22mm，500*500mm箱型结构，整体线形为双曲线形，为保证现场安装精度场内节段加工完
成后进行场内预拼，及时调整，减小因焊接过程或下料造成的尺寸偏差影响，保证现场拼接效率及质量。

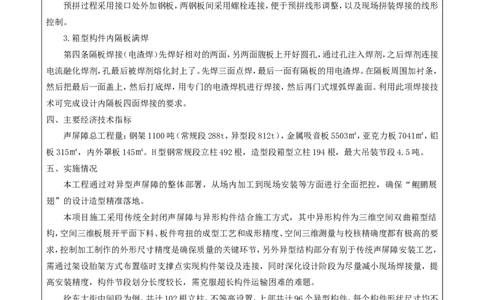

预拼过程采用接口处外加钢板，两钢板间采用螺栓连接，便于预拼线形调整，以及现场拼装焊接的线形
控制。
3.箱型构件内隔板满焊
第四条隔板焊接（电渣焊）先焊好相对的两面，另两面腹板上开好圆孔，通过孔注入焊剂，之后焊剂连接
电流融化焊剂，孔最后被焊剂熔化封上了。先焊三面点焊，最后一面有隔板的用电渣焊。在隔板周围加衬条，
然后把最后一面盖上，然后打底焊，用专门的电渣焊机进行焊接，然后再门式埋弧焊盖面。利用此项焊接技
术可完成设计内隔板四面焊接的要求。
四、主要经济技术指标
声屏障总工程量：钢架1100吨（常规段288t，异型段812t），金属吸音板5503㎡，亚克力板7041㎡，铝
板315㎡，内外罩板145㎡。H型钢常规段立柱492根，造型段箱型立柱194根，最大吊装节段4.5吨。
五、实施情况
本工程通过对异型声屏障的整体部署，从场内加工到现场安装等方面进行全面把控，确保“鲲鹏展
翅”的设计造型精准落地。
本项目施工采用传统全封闭声屏障与异形构件结合施工方式，其中异形构件为三维空间双曲箱型结
构，空间三维板展开平面下料、板件弯扭的成型工艺和成形精度、空间三维测量与校核精确度都有极高的要
求，控制加工制作的外形尺寸精度是确保质量的关键环节，另外异型结构部分有别于传统声屏障安装工艺，
需通过架设胎架方式布置临时支撑点实现构件架设及连接，同时深化设计阶段为尽量减小现场焊接量，提
高安装精度，构件节段划分长度较长，需克服超长构件运输困难的难题。
徐东大街中间段为例，共计102根立柱，不等高设置，上部共计96个异型构件，每个构件形状尺寸均不
一致，均需单独放样制作加工，对整体拼装精度控制上要求极高，项目通过全过程BIM建模，优化下料，保证
最精准的结构尺寸。
本工程整体实施情况良好，顺利通过竣工验收，获得参建各方的一致好评。并获得QC省级一类成果、多
项论文及专利，以及武汉市市政工程金奖。二、申报单位推荐意见
（从施工组织设计/施工方案具有的指导性、技术先进性、实施效果，降低成本及实施兑现率等方面作出
评价）
本方案对异型声屏障的加工制造及安装施工具有指导性，特点性强，但整体施工难度较大，该方案通过
对声屏障异型段进行分解部署，从图纸深化、三维模型转换、胎架选型周转等方面进行详细分解，通过模型
分析，场内预拼装，优化构件接口做法等技术措施，高度还原设计意图，并且方案中详细分解工期组织，加
大胎架周转率，对降低成本方面起到显著效果，异型三维空间双曲钢结构与全封闭声屏障相结合在三维建

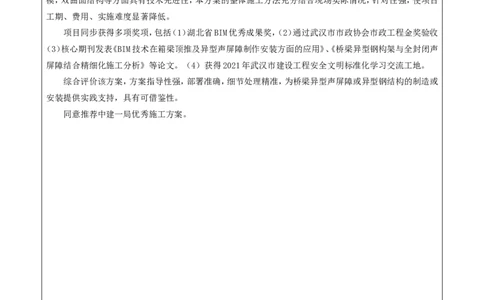

模，双曲面结构等方面具有技术先进性，本方案的整体施工方法充分结合现场实际情况，针对性强，使项目
工期、费用、实施难度显著降低。
项目同步获得多项奖项，包括（1）湖北省BIM优秀成果奖，（2）通过武汉市市政协会市政工程金奖验收
（3）核心期刊发表《BIM技术在箱梁顶推及异型声屏障制作安装方面的应用》、《桥梁异型钢构架与全封闭声
屏障结合精细化施工分析》等论文。（4）获得2021年武汉市建设工程安全文明标准化学习交流工地。
综合评价该方案，方案指导性强，部署准确，细节处理精准，为桥梁异型声屏障或异型钢结构的制造或
安装提供实践支持，具有可借鉴性。
同意推荐中建一局优秀施工方案。
技术负责人签字： （单位盖章）
年 月 日
