附件二
2022 年度施工组织设计、施工方案编制技能竞赛申报表

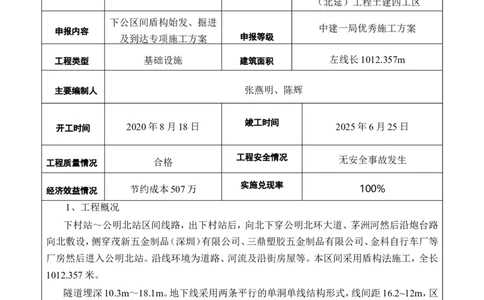

一、项目基本情况
深圳市城市轨道交通13号线二期
申报单位 项目名称
中建一局华南公司
（北延）工程土建四工区
下公区间盾构始发、掘进
中建一局优秀施工方案
申报内容
及到达专项施工方案 申报等级
工程类型 基础设施 建筑面积 左线长1012.357m
主要编制人 张燕明、陈辉
竣工时间
开工时间 2020年8月18日 2025年6月25日
工程安全情况 无安全事故发生
工程质量情况 合格
实施兑现率
经济效益情况 节约成本507万 100%
1、工程概况
下村站～公明北站区间线路，出下村站后，向北下穿公明北环大道、茅洲河然后沿炮台路
向北敷设，侧穿茂新五金制品（深圳）有限公司、三鼎塑胶五金制品有限公司、金科自行车厂等
厂房然后进入公明北站。沿线环境为道路、河流及沿街房屋等。本区间采用盾构法施工，全长
1012.357米。
隧道埋深10.3m～18.1m。地下线采用两条平行的单洞单线结构形式，线间距16.2~12m，区
间最大纵坡27.225‰，最小曲线半径450m。拟采用1台复合土压平衡盾构机，由下村站大里程
端头设盾构始发井始发，先掘进 1条隧道，在公明北小里程端头设盾构井吊出，运回下村站
后，再二次始发掘进另一条隧道。
区间所使用管片内径为5500mm，外径6200mm，厚350mm，环宽1500mm，采用楔形量为
40mm的通用环，采用“3标准快+2邻接块+1封顶块”形式，错缝拼装，管片环向和纵向连接
均采用M27、8.8级弯曲螺栓链接。混凝土采用C50高强抗渗混凝土，抗渗等级为P12。2、主要施工工艺技术

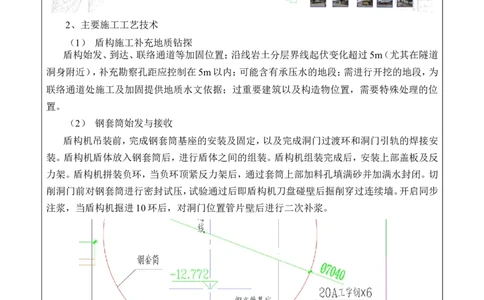

（1） 盾构施工补充地质钻探
盾构始发、到达、联络通道等加固位置；沿线岩土分层界线起伏变化超过5m（尤其在隧道
洞身附近），补充勘察孔距应控制在5m以内；可能含有承压水的地段；需进行开挖的地段，为
联络通道处施工及加固提供地质水文依据；过重要建筑以及构造物位置，需要特殊处理的位
置。
（2） 钢套筒始发与接收
盾构机吊装前，完成钢套筒基座的安装及固定，以及完成洞门过渡环和洞门引轨的焊接安
装。盾构机盾体放入钢套筒后，进行盾体之间的组装。盾构机组装完成后，安装上部盖板及反
力架。盾构机拼装负环，当负环顶紧反力架后，通过套筒上部加料孔填满砂并加满水封闭。切
削洞门前对钢套筒进行密封试压，试验通过后即盾构机刀盘碰壁后掘削穿过连续墙。开启同步
注浆，当盾构机掘进10环后，对洞门位置管片壁后进行二次补浆。（3） 盾构始发

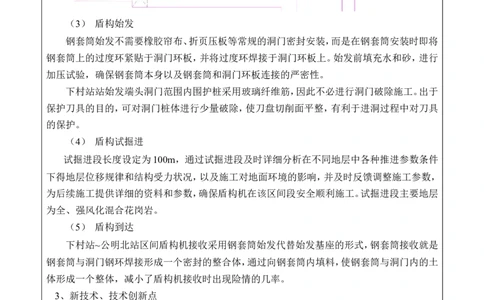

钢套筒始发不需要橡胶帘布、折页压板等常规的洞门密封安装，而是在钢套筒安装时即将
钢套筒上的过度环紧贴于洞门环板，并将过度环焊接于洞门环板上。始发前填充水和砂，进行
加压试验，确保钢套筒本身以及钢套筒和洞门环板连接的严密性。
下村站站始发端头洞门范围内围护桩采用玻璃纤维筋，因此不必进行洞门破除施工。出于
保护刀具的目的，可对洞门桩体进行少量破除，使刀盘切削面平整，有利于进洞过程中对刀具
的保护。
（4） 盾构试掘进
试掘进段长度设定为100m，通过试掘进段及时详细分析在不同地层中各种推进参数条件
下得地层位移规律和结构受力状况，以及施工对地面环境的影响，并及时反馈调整施工参数，
为后续施工提供详细的资料和参数，确保盾构机在该区间段安全顺利施工。试掘进段主要地层
为全、强风化混合花岗岩。
（5） 盾构到达
下村站~公明北站区间盾构机接收采用钢套筒始发代替始发基座的形式，钢套筒接收就是
钢套筒与洞门钢环焊接形成一个密封的整合体，通过向钢套筒内填料，使钢套筒与洞门内的土
体形成一个整体，减小了盾构机接收时出现险情的几率。
3、新技术、技术创新点
钢套筒始发与接收
钢套筒始发与接收施工方法较传统的端头加固的施工方法具有一定的创新性及先进性，且
安全性更高。
4、实施情况
采用钢套筒始发与接收的施工工艺
原设计：下村站始发端头加固：旋喷桩+素地连墙围闭加固
变更后：钢套筒始发变化：减少成本507.1万元
工程及费用名称 单位 原设计 本方法 变化 单价（元） 变化（万元）
1、端头加固
2）旋喷桩(双重管)
空桩 m 7711 0 -7711 57.28 -44.2
实桩 m 11760 0 -11760 341.73 -401.9
3）素连续墙
800mm厚素砼连续墙 m3 958.8 0 -958.8 2659 -254.9
4）钢套筒始发、接收 项 0 1 2 200.0
5）降水井 个 1 0 -1 61200 -6.1
变化合计 -507.1

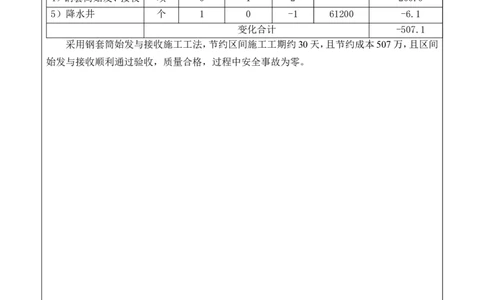

采用钢套筒始发与接收施工工法，节约区间施工工期约30天，且节约成本507万，且区间
始发与接收顺利通过验收，质量合格，过程中安全事故为零。
（纸面不敷，可加页）
二、申报单位推荐意见
下公区间盾构始发、掘进及到达专项施工方案内容全面详尽，层次分明，条理清晰，对现场
施工指导性强，采用钢套筒始发、试掘进及到达施工工艺技术，具有良好的技术经济效益与推广价值，可为类似工程提供良好的借鉴。
同意推荐申报中建一局2022年度优秀施工方案。
技术负责人签字： （单位盖章）
年 月 日
